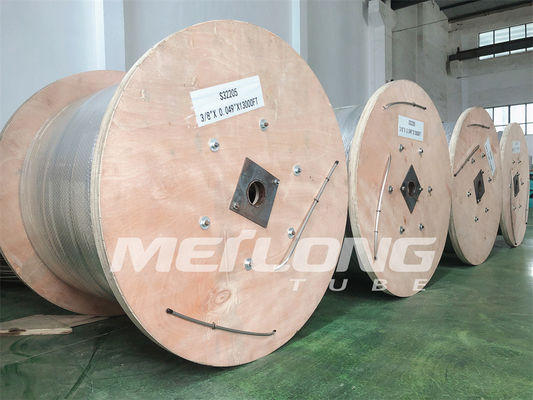

डाउन होल के लिए हाइड्रोस्टैटिक परीक्षणित रासायनिक इंजेक्शन लाइन 3 8 स्टेनलेस स्टील ट्यूबिंग कॉइल

तेल और गैस उद्योग में डाउन होल अनुप्रयोग के लिए 100% लंबाई वाली हाइड्रोस्टैटिक परीक्षणित नियंत्रण रेखा ट्यूबिंग

उत्पाद वर्णन:

विशेषताएँ:

इष्टतम विश्वसनीयता सुनिश्चित करने के लिए नियंत्रण रेखाएँ प्रदान की जाती हैं जिन्हें 40,000 फीट (12,192 मीटर) तक कक्षीय-वेल्ड-मुक्त लंबाई में वितरित किया जा सकता है।विकल्पों की एक विस्तृत श्रृंखला उपलब्ध है, जैसे सिंगल, डुअल, या ट्रिपल फ्लैट-पैक जिन्हें तैनाती के दौरान आसान संचालन और हैंडलिंग के लिए डाउनहोल विद्युत केबल और/या बम्पर तारों के साथ जोड़ा जा सकता है।

इसके अलावा, एक चिकनी, गोल ट्यूब की गारंटी के लिए एक वेल्डेड-और-प्लग-तैयार उत्पादन विधि लागू की जाती है, जिससे तैनाती के पूरा होने पर दीर्घकालिक धातु सीलिंग की अनुमति मिलती है।अलग-अलग इनकैप्सुलेशन सामग्रियों को अलग-अलग कुएं की स्थितियों के अनुरूप सावधानीपूर्वक चुना जाता है, इस प्रकार समग्र रूप से दीर्घायु और विश्वसनीयता पर आश्वासन मिलता है।

तकनीकी मापदंड:

यह तालिका सीमलेस और फ्लोटिंग आंतरिक प्लग रिड्रॉन टयूबिंग की विशेषताओं को सूचीबद्ध करती है, जो एनील्ड स्थिति में आपूर्ति की जाती है और कक्षीय संयुक्त वेल्ड के बिना निरंतर लंबाई में प्रदान की जाती है।विशिष्टताओं में मिश्र धातु, यूएनएस, बाहरी व्यास, दीवार की मोटाई, काम करने का दबाव, फटने का दबाव, ढहने का दबाव और परीक्षण दबाव शामिल हैं।सैद्धांतिक विस्फोट दबाव न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति पर आधारित होता है, जबकि सैद्धांतिक पतन दबाव न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति पर आधारित होता है।तटस्थ और स्थिर स्थितियों में दबाव रेटिंग 100°F (38°C) पर है।

प्रत्येक प्रकार के ट्यूबिंग के लिए मिश्र धातु यूएनएस ओडी, डब्ल्यूटी, कामकाजी दबाव, विस्फोट दबाव, पतन दबाव और परीक्षण दबाव निर्दिष्ट हैं।तालिका में बताए गए सभी स्टेनलेस 316एल का संबंधित विवरण इस प्रकार है:

• 1/8 इंच 0.125 इंच 0.028 इंच: कार्य दबाव 9,931 पीएसआई, विस्फोट दबाव 40,922 पीएसआई, पतन दबाव 9,525 पीएसआई, परीक्षण दबाव 11,600 पीएसआई
• 1/8 इंच 0.125 इंच 0.035 इंच: कार्य दबाव 12,640 पीएसआई, विस्फोट दबाव 52,042 पीएसआई, पतन दबाव 11,056 पीएसआई, परीक्षण दबाव 15,225 पीएसआई
• 1/4 इंच 0.250 इंच 0.035 इंच: कार्य दबाव 5,939 पीएसआई, विस्फोट दबाव 24,474 पीएसआई, पतन दबाव 6,621 पीएसआई, परीक्षण दबाव 7,250 पीएसआई
• 1/4 इंच 0.250 इंच 0.049 इंच: कार्य दबाव 8,572 पीएसआई, विस्फोट दबाव 35,322 पीएसआई, पतन दबाव 8,632 पीएसआई, परीक्षण दबाव 10,150 पीएसआई
• 1/4 इंच 0.250 इंच 0.065 इंच: कार्य दबाव 11,694 पीएसआई, विस्फोट दबाव 48,166 पीएसआई, पतन दबाव 10,562 पीएसआई, परीक्षण दबाव 13,775 पीएसआई
• 3/8 इंच 0.375 इंच 0.035 इंच: कार्य दबाव 3,818 पीएसआई, विस्फोट दबाव 15,731 पीएसआई, पतन दबाव 4,659 पीएसआई, परीक्षण दबाव 4,350 पीएसआई
• 3/8 इंच 0.375 इंच 0.049 इंच: कार्य दबाव 5,483 पीएसआई, विस्फोट दबाव 22,575 पीएसआई, पतन दबाव 6,222 पीएसआई, परीक्षण दबाव 6,525 पीएसआई
• 3/8 इंच 0.375 इंच 0.065 इंच: कार्य दबाव 7,517 पीएसआई, विस्फोट दबाव 30,951 पीएसआई, पतन दबाव 7,865 पीएसआई, परीक्षण दबाव 8,700 पीएसआई
• 3/8 इंच 0.375 इंच 0.083 इंच: कार्य दबाव 9,808 पीएसआई, विस्फोट दबाव 40,372 पीएसआई, पतन दबाव 9,551 पीएसआई, परीक्षण दबाव 11,600 पीएसआई
• 1/2 इंच 0.500 इंच 0.049 इंच: कार्य दबाव 4,003 पीएसआई, विस्फोट दबाव 16,480 पीएसआई, पतन दबाव 4,835 पीएसआई, परीक्षण दबाव 5,075 पीएसआई
• 1/2 इंच 0.500 इंच 0.065 इंच: कार्य दबाव 5,461 पीएसआई, विस्फोट दबाव 22,512 पीएसआई, पतन दबाव 6,206 पीएसआई, परीक्षण दबाव 6,525 पीएसआई
• 1/2 इंच 0.500 इंच 0.083 इंच: कार्य दबाव 7,133 पीएसआई, विस्फोट दबाव 29,364 पीएसआई, पतन दबाव 7,648 पीएसआई, परीक्षण दबाव 8,700 पीएसआई
• 5/8 इंच 0.625 इंच 0.049 इंच: कार्य दबाव 3,144 पीएसआई, विस्फोट दबाव 12,955 पीएसआई, पतन दबाव 3,957 पीएसआई, परीक्षण दबाव 3,625 पीएसआई
• 5/8 इंच 0.625 इंच 0.065 इंच: कार्य दबाव 4,285 पीएसआई, विस्फोट दबाव 17,630 पीएसआई, पतन दबाव 5,105 पीएसआई, परीक्षण दबाव 5,075 पीएसआई
• 5/8 इंच 0.625 इंच 0.083 इंच: कार्य दबाव 5,472 पीएसआई, विस्फोट दबाव 22,513 पीएसआई, पतन दबाव 6,519 पीएसआई, परीक्षण दबाव 6,525 पीएसआई
• 3/4 इंच 0.750 इंच 0.049 इंच: कार्य दबाव 2,619 पीएसआई, विस्फोट दबाव 10,791 पीएसआई, पतन दबाव 3,296 पीएसआई, परीक्षण दबाव 2,900 पीएसआई
• 3/4 इंच 0.750 इंच 0.065 इंच: कार्य दबाव 3,570 पीएसआई, विस्फोट दबाव 14,686 पीएसआई, पतन दबाव 4,283 पीएसआई, परीक्षण दबाव 4,350 पीएसआई
• 3/4 इंच 0.750 इंच 0.083 इंच: कार्य दबाव 4,558 पीएसआई, विस्फोट दबाव 18,753 पीएसआई, पतन दबाव 5,431 पीएसआई, परीक्षण दबाव 5,800 पीएसआई

अनुप्रयोग:

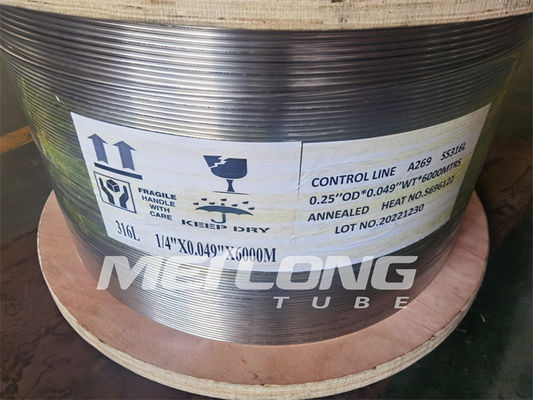

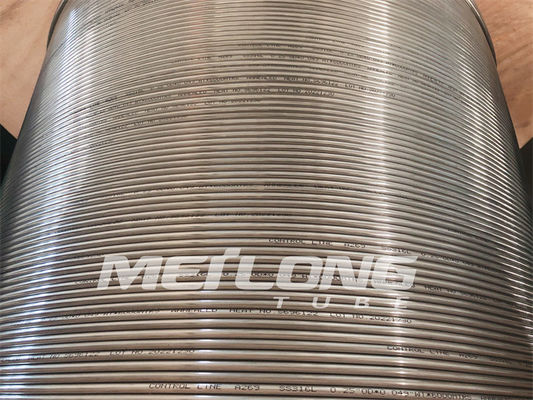

नियंत्रण रेखा टयूबिंग तेल और गैस उद्योग में डाउन होल अनुप्रयोग का एक अनिवार्य घटक है।मीलॉन्ग ट्यूब की कंट्रोल लाइन ट्यूबिंग 1/4''OD x 0.065''WT के साथ बनाई गई है और ISO9001 से प्रमाणित है।न्यूनतम ऑर्डर मात्रा 1 कॉइल है, जो लकड़ी के केस में पैक की गई है।डिलीवरी 7 दिनों के भीतर है और भुगतान शर्तों में टी/टी और एल/सी शामिल हैं।आपूर्ति क्षमता प्रति माह 150 मीट्रिक टन है, और प्रत्येक ट्यूब को फेरूल फिटिंग के साथ सुरक्षित कनेक्शन के लिए एनील्ड किया जाता है।नियंत्रण रेखा ट्यूबिंग की सतह अत्यधिक साफ और चमकीली है और प्रत्येक ट्यूब 100% लंबाई हाइड्रोस्टेटिक परीक्षणित है।
