उत्पाद विवरण:
|
| मिश्र धातु: | स्टेनलेस स्टील 316L | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम A269 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | निर्बाध पुनर्निर्मित केशिका कुंडलित ट्यूबिंग,केशिका कुंडलित ट्यूबिंग SS316L,SS316L 1 8 केशिका ट्यूब |
||
कक्षीय वेल्ड के बिना SS316L से बनी निर्बाध और पुनः खींची गई केशिका टयूबिंग
मीलोंग ट्यूब विशेष रूप से सीमलेस और दोबारा खींची गई, वेल्डेड और दोबारा खींची गई कुंडलित टयूबिंग बनाती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील्स और निकल मिश्र धातु ग्रेड से बनाई जाती है।टयूबिंग का उपयोग हाइड्रोलिक नियंत्रण लाइनों और रासायनिक इंजेक्शन लाइनों के रूप में किया जाता है, विशेष रूप से तेल और गैस, भूतापीय उद्योग की सेवा के लिए।
केशिका ट्यूबिंग का विशिष्ट आकार
नियंत्रण रेखाओं का बाहरी व्यास मुख्यतः 1/4'' (6.35 मिमी) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
केशिका ट्यूबिंग का महत्व

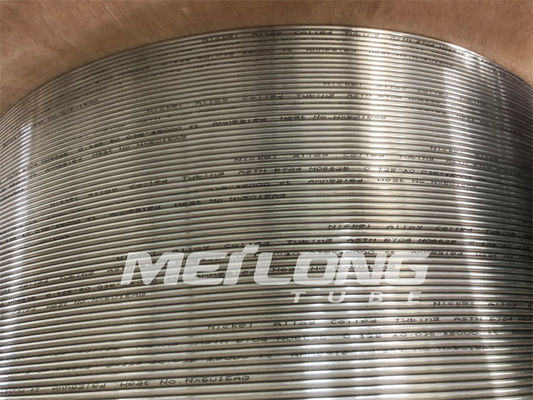

प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक एक ट्यूबिंग कॉइल को न्यूनतम 10,150 पीएसआई पर हाइड्रोस्टेटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
एसएसएसवी के लिए केशिका ट्यूबिंग के लिए आवेदन विवरण
सुरक्षा वाल्व एक वाल्व है जो आपके उपकरण के रक्षक के रूप में कार्य करता है।सुरक्षा वाल्व आपके दबाव वाहिकाओं को होने वाले नुकसान को रोक सकते हैं और यहां तक कि दबाव वाहिकाओं में स्थापित होने पर आपकी सुविधा में विस्फोट को भी रोक सकते हैं।
सुरक्षा वाल्व एक प्रकार का वाल्व होता है जो वाल्व डिस्क को खोलने और तरल पदार्थ को डिस्चार्ज करने के लिए वाल्व के इनलेट पक्ष का दबाव पूर्व निर्धारित दबाव तक बढ़ने पर स्वचालित रूप से सक्रिय हो जाता है।सुरक्षा वाल्व प्रणाली को विफल-सुरक्षित बनाने के लिए डिज़ाइन किया गया है ताकि किसी भी प्रणाली की विफलता या सतह उत्पादन-नियंत्रण सुविधाओं को नुकसान होने की स्थिति में वेलबोर को अलग किया जा सके।
ज्यादातर मामलों में, सतह पर प्राकृतिक प्रवाह में सक्षम सभी कुओं को बंद करने का एक साधन होना अनिवार्य है।एक उपसतह सुरक्षा वाल्व (एसएसएसवी) की स्थापना यह आपातकालीन बंद करने की क्षमता प्रदान करेगी।सुरक्षा प्रणालियों को सतह पर स्थित नियंत्रण कक्ष से विफलता-सुरक्षित सिद्धांत पर संचालित किया जा सकता है।
SCSSV को ¼” स्टेनलेस स्टील नियंत्रण लाइन द्वारा नियंत्रित किया जाता है जो कि कुएं की टयूबिंग स्ट्रिंग के बाहर से जुड़ा होता है और उत्पादन टयूबिंग स्थापित होने पर स्थापित किया जाता है।वेलहेड दबाव के आधार पर, वाल्व को खुला रखने के लिए नियंत्रण रेखा पर 10,000 पीएसआई तक रखना आवश्यक हो सकता है।
अन्य अनुप्रयोगों
रासायनिक इंजेक्शन के लिए केशिका कुंडलित मिश्र धातु ट्यूबिंग
समुद्र के भीतर सुरक्षा वाल्वों के लिए नंगे और इनकैप्सुलेटेड हाइड्रोलिक नियंत्रण लाइन कुंडलित मिश्र धातु टयूबिंग
वेग स्ट्रिंग्स, वर्क स्ट्रिंग्स, और स्टील ट्यूब नाभि
भूतापीय कुंडलित मिश्र धातु ट्यूबिंग
नियंत्रण रेखा केशिका ट्यूबिंग के लिए मिश्र धातु
| ऑस्टेनिटिक: | 316एल | एएसटीएम ए-269 |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
एएसटीएम ए-789 एएसटीएम ए-789 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एएसटीएम बी-704;एएसटीएम बी-423 एएसटीएम बी-704;एएसटीएम बी-444 |
नियंत्रण रेखा केशिका ट्यूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
केशिका ट्यूबिंग के लिए SS316L की रासायनिक संरचनाएँ
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम |
| % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
SS316L मोलिब्डेनम और कम कार्बन सामग्री वाला एक ऑस्टेनिटिक क्रोमियम-निकल स्टेनलेस स्टील है।
जंग प्रतिरोध
उच्च सांद्रता और मध्यम तापमान पर कार्बनिक अम्ल
अकार्बनिक एसिड, जैसे फॉस्फोरिक और सल्फ्यूरिक एसिड, मध्यम सांद्रता और तापमान पर।स्टील का उपयोग कम तापमान पर 90% से अधिक सांद्रता वाले सल्फ्यूरिक एसिड में भी किया जा सकता है।
नमक के घोल, जैसे सल्फेट, सल्फाइड और सल्फाइट
कास्टिक वातावरण
ऑस्टेनिटिक स्टील्स तनाव संक्षारण क्रैकिंग के प्रति संवेदनशील होते हैं।यह लगभग 60°C (140°F) से ऊपर के तापमान पर हो सकता है यदि स्टील तन्य तनाव के अधीन है और साथ ही कुछ समाधानों, विशेष रूप से क्लोराइड युक्त समाधानों के संपर्क में आता है।इसलिए ऐसी सेवा शर्तों से बचना चाहिए।उन स्थितियों पर भी विचार किया जाना चाहिए जब संयंत्र बंद कर दिए जाते हैं, क्योंकि तब बनने वाले संघनन से ऐसी स्थितियाँ विकसित हो सकती हैं जो तनाव संक्षारण दरारें और गड्ढे दोनों का कारण बनती हैं।
SS316L में कार्बन की मात्रा कम होती है और इसलिए SS316 प्रकार के स्टील्स की तुलना में इंटरग्रेनुलर जंग के लिए बेहतर प्रतिरोध होता है।
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

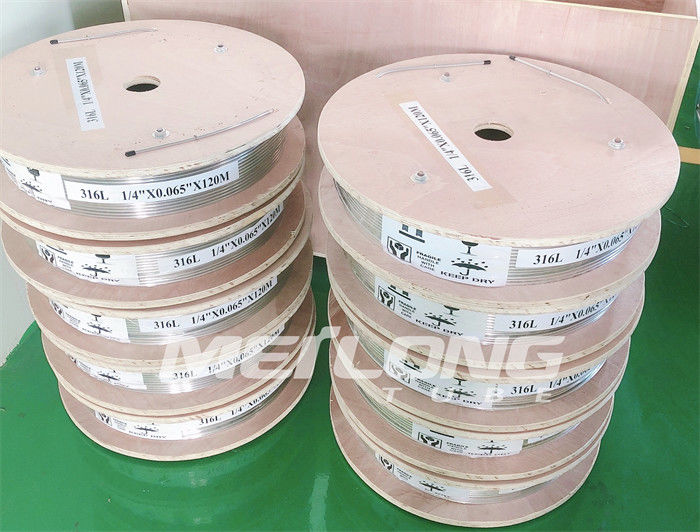

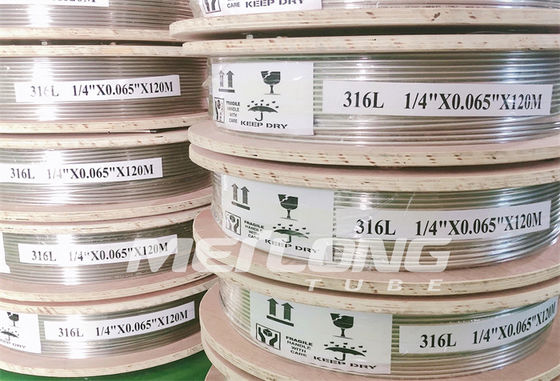

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
