उत्पाद विवरण:
|
| मिश्र धातु: | TP316L, UNS S31603 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम A269 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | पीवीडीएफ इनकैप्सुलेटेड एसएस केशिका ट्यूब,एसएस केशिका ट्यूब यूएनएस एस31603,स्टेनलेस स्टील ट्यूबिंग कॉइल 3 4 ओम |
||
तेल और गैस कुओं में उपसतह अनुप्रयोग के लिए पीवीडीएफ एनकैप्सुलेटेड कंट्रोल लाइन फ्लैटपैक

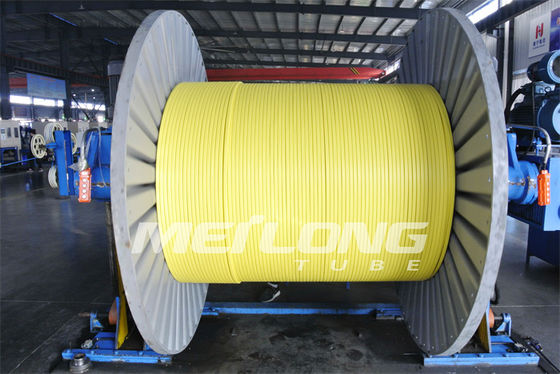

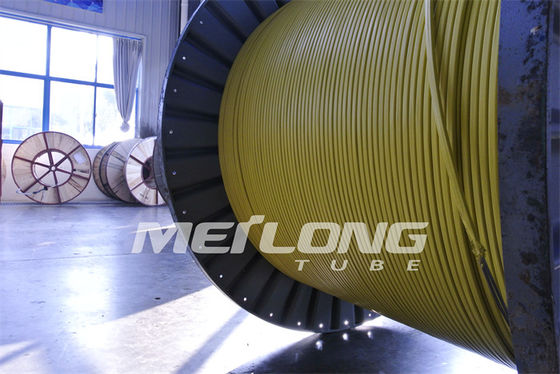

मीलोंग ट्यूब उपसतह अनुप्रयोगों के लिए या तो वेल्डेड या सीमलेस हाइड्रोलिक नियंत्रण लाइनें बनाती है।हाइड्रोलिक नियंत्रण लाइन मुख्य रूप से पांच सामग्रियों, अलग-अलग दीवार की मोटाई और कामकाजी दबाव रेटिंग की एक विस्तृत श्रृंखला में उपलब्ध है।सटीक लंबाई की आवश्यकताओं के अनुसार लाइन को स्पूल पर आपूर्ति की जाती है।अनुरोध पर, हाइड्रॉलिक रूप से इसका दबाव परीक्षण किया जाता है, नाइट्रोजन गैस या स्वच्छ तेल तरल से शुद्ध किया जाता है, और शिपिंग से पहले दोनों सिरों पर सील कर दिया जाता है।
वेल्डेड हाइड्रोलिक नियंत्रण लाइन एएसटीएम विनिर्देशों के अनुसार फ्लोटिंग प्लग है और किसी भी लंबाई में उपलब्ध है।हाइड्रोलिक नियंत्रण लाइनों के लिए सामग्री प्रकारों में स्टेनलेस स्टील टीपी316एल शामिल है जो मीठे से मध्यम संक्षारक वातावरण के लिए उपयुक्त है, डुप्लेक्स स्टेनलेस स्टील 2205, सुपर डुप्लेक्स स्टेनलेस स्टील 2507, निकल मिश्र धातु इनकोलॉय 825 और इनकोनेल 625 गंभीर रूप से संक्षारक वातावरण और उच्च कामकाजी दबाव और तापमान के लिए उपयुक्त हैं। .नियंत्रण प्रणाली के तरल पदार्थ नियंत्रण रेखा के वातावरण और परिचालन तापमान के अनुकूल होने चाहिए।
स्थापना के दौरान अतिरिक्त क्रश और घर्षण प्रतिरोध प्रदान करने के लिए, जहां अनुरोध किया गया है, नियंत्रण रेखा एनकैप्सुलेशन भी उपलब्ध है।एनकैप्सुलेशन सामग्री को अच्छी तरह से तरल पदार्थ और तापमान आवश्यकताओं के साथ संगतता के लिए मिलान किया जाना चाहिए।

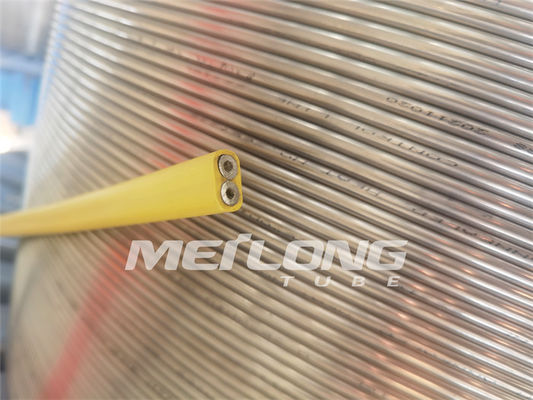

इनकैप्सुलेटेड कंट्रोल लाइन फ़्लैटपैक
एनकैप्सुलेशन एक प्लास्टिक है जिसे धातु ट्यूब के ऊपर निकाला जाता है।एनकैप्सुलेशन विनिर्माण प्रक्रिया के दौरान धातु ट्यूबों को होने वाले नुकसान से बचाता है।एनकैप्सुलेशन अतिरिक्त घर्षण प्रतिरोध भी प्रदान करता है और यदि प्रत्येक उत्पादन टयूबिंग कनेक्शन पर होल्डिंग बल को बढ़ाने के लिए केबल रक्षक स्थापित किए जाते हैं तो इसकी आवश्यकता होती है।
अतिरिक्त सुरक्षा के लिए सिंगल पास एनकैप्सुलेशन और डुअल पास एनकैप्सुलेशन के विकल्पों के साथ एनकैप्सुलेशन कॉन्फ़िगरेशन की एक विस्तृत श्रृंखला में उपलब्ध हैं।
फ़्लैटपैक का अनुप्रयोग
फ्लैटपैक का उपयोग आमतौर पर तब किया जाता है जब कुएं में लगभग एक ही गहराई पर कई अलग-अलग लाइनें समाप्त हो जाती हैं।
सामान्य अनुप्रयोगों में बुद्धिमान वेल सिस्टम, डाउनहोल गेज केबल के साथ गहरी-सेट रासायनिक इंजेक्शन लाइनें और उथले सेट रासायनिक इंजेक्शन लाइनों के साथ सुरक्षा वाल्व लाइनें शामिल हैं।कुछ अनुप्रयोगों के लिए अतिरिक्त क्रश प्रतिरोध प्रदान करने के लिए बम्पर बार को फ्लैटपैक में भी समाहित किया जाता है।
मानक एवं अनुमोदन
नियंत्रण रेखाएँ प्रत्येक विशिष्ट सामग्री के लिए लागू एएसटीएम मानकों के अनुसार निर्मित की जाती हैं।
ट्यूबों को ग्राहक की आवश्यकताओं के अनुसार और उपयुक्त NAS/SAE मानकों के अनुसार फ्लश, भरा और फ़िल्टर किया जा सकता है।
गुणवत्ता एवं परीक्षण
- मानक निरीक्षण और गुणवत्ता योजनाओं के अनुसार निर्मित
डिज़ाइन एवं निर्माण
- सिंगल लाइन के लिए एनकैप्सुलेशन
- ग्राहक एप्लिकेशन के अनुरूप एनकैप्सुलेशन प्रोफाइल
- कस्टम लाइन मार्किंग
- आवेदन सामग्री की पूरी श्रृंखला
एनकैप्सुलेशन सामग्री
- पीपी (पॉलीप्रोपाइलीन) / टीपीआर (सैंटोप्रीन) / पीए
(नायलॉन) / पीवीडीएफ / ईटीएफई (टेफज़ेल) / ईसीटीएफई (हलार)
एफईपी/पीएफए/ईसीए 3000
इनकैप्सुलेटेड कंट्रोल लाइन फ्लैटपैक की विशेषताएं
डाउनहोल लाइन की अधिकतम सुरक्षा करें
स्थापना के दौरान क्रश प्रतिरोध बढ़ाएँ
घर्षण और पिंचिंग से नियंत्रण रेखा को सुरक्षित रखें
नियंत्रण रेखा की दीर्घकालिक तनाव संक्षारण विफलता को समाप्त करें
क्लैंपिंग प्रोफ़ाइल में सुधार करें
चलाने में आसानी और अतिरिक्त सुरक्षा के लिए एकल या एकाधिक एनकैप्सुलेशन
एनकैप्सुलेशन के अंदर नियंत्रण रेखा टयूबिंग के लिए उपलब्ध मिश्र धातु ग्रेड
| ऑस्टेनिटिक: | 316एल |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
TP316L की रासायनिक संरचना
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम |
| % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
सामान्य तुल्यता
| श्रेणी | यूएनएस नं | यूरो मानदंड | जापानी | |
| नहीं | नाम | जिस | ||
| मिश्र धातु | एएसटीएम/एएसएमई | EN10216-5 | EN10216-5 | जेआईएस जी3463 |
| 316एल | एस31603 | 1.4404, 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
TP316L मोलिब्डेनम और कम कार्बन सामग्री वाला एक ऑस्टेनिटिक क्रोमियम-निकल स्टेनलेस स्टील है।
जंग प्रतिरोध
उच्च सांद्रता और मध्यम तापमान पर कार्बनिक अम्ल
अकार्बनिक एसिड, जैसे फॉस्फोरिक और सल्फ्यूरिक एसिड, मध्यम सांद्रता और तापमान पर।स्टील का उपयोग कम तापमान पर 90% से अधिक सांद्रता वाले सल्फ्यूरिक एसिड में भी किया जा सकता है।
नमक के घोल, जैसे सल्फेट, सल्फाइड और सल्फाइट
कास्टिक वातावरण
ऑस्टेनिटिक स्टील्स तनाव संक्षारण क्रैकिंग के प्रति संवेदनशील होते हैं।यह लगभग 60°C (140°F) से ऊपर के तापमान पर हो सकता है यदि स्टील तन्य तनाव के अधीन है और साथ ही कुछ समाधानों, विशेष रूप से क्लोराइड युक्त समाधानों के संपर्क में आता है।इसलिए ऐसी सेवा शर्तों से बचना चाहिए।उन स्थितियों पर भी विचार किया जाना चाहिए जब संयंत्र बंद कर दिए जाते हैं, क्योंकि तब बनने वाले संघनन से ऐसी स्थितियाँ विकसित हो सकती हैं जो तनाव संक्षारण दरारें और गड्ढे दोनों का कारण बनती हैं।
TP316L में कार्बन की मात्रा कम होती है और इसलिए TP316 प्रकार के स्टील्स की तुलना में इंटरग्रेनुलर जंग के लिए बेहतर प्रतिरोध होता है।
मानक फ्लैटपैक एनकैप्सुलेशन प्रोफाइल
| गोल, एकल पंक्ति | वस्तु | मानक आयाम |
 |
1/8'' ओडी लाइन | 0.250'' (6.35 मिमी) व्यास। |
| 1/4'' ओडी लाइन | 0.433'' (11.0 मिमी) व्यास। | |
| 3/8'' ओडी लाइन | 0.535'' (13.6 मिमी) व्यास। | |
| 1/2'' ओडी लाइन | 0.660'' (16.8 मिमी) व्यास। |
| वर्गाकार, एकल रेखा | वस्तु | मानक आयाम |
|
1/8'' ओडी लाइन | 0.250'' x 0.250'' (6.35 मिमी x 6.35 मिमी) |
| 1/4'' ओडी लाइन | 0.433'' x 0.433'' (11.0 मिमी x 11.0 मिमी) | |
| 3/8'' ओडी लाइन | 0.535'' x 0.535'' (13.6 मिमी x 13.6 मिमी) | |
| 1/2'' ओडी लाइन | 0.660'' x 0.660'' (16.8 मिमी x 16.8 मिमी) |
| आयताकार, 2 पंक्तियाँ | वस्तु | मानक आयाम |
|
1/4'' ओडी लाइन |
चौड़ाई: 0.710'' (18.0 मिमी) ऊंचाई: 0.410'' (10.4 मिमी) |
| आयताकार, 3 पंक्तियाँ | वस्तु | मानक आयाम |
|
1/4'' ओडी लाइन |
चौड़ाई: 0.990'' (25.1 मिमी) ऊंचाई: 0.410'' (10.4 मिमी) |
