उत्पाद विवरण:
|
| मिश्र धातु: | इंकोलॉय 825, UNS N08825 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम बी 704 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | एसएस हाइड्रोलिक टयूबिंग 0.035 इंच,एसएस हाइड्रोलिक टयूबिंग 0.89 मिमी,हाइड्रोलिक कंट्रोल लाइन इंकोलॉय 825 |
||
इंकोलॉय 825 से बनी उन्नत यांत्रिक गुण केशिका टयूबिंग हाइड्रोलिक लाइन
मीलोंग ट्यूब विशेष रूप से सीमलेस और दोबारा खींची गई, वेल्डेड और दोबारा खींची गई कुंडलित टयूबिंग हाइड्रोलिक लाइन बनाती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील्स और निकल मिश्र धातु ग्रेड से बनाई जाती है।टयूबिंग का उपयोग हाइड्रोलिक नियंत्रण लाइनों और रासायनिक इंजेक्शन लाइनों के रूप में किया जाता है, विशेष रूप से तेल और गैस, भूतापीय उद्योग की सेवा के लिए।
हाइड्रोलिक लाइन का विशिष्ट आकार
नियंत्रण रेखाओं का बाहरी व्यास मुख्यतः 1/4'' (6.35 मिमी) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
हाइड्रोलिक लाइन का महत्व
प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
ट्यूबिंग कॉइल के रूप में प्रत्येक हाइड्रोलिक लाइन का हाइड्रोस्टैटिक परीक्षण न्यूनतम 15,000 पीएसआई पर किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
हाइड्रोलिक लाइन के लिए आवेदन विवरण
तेल और गैस उद्योग के सभी क्षेत्रों में, रसायनों को प्रक्रिया लाइनों और तरल पदार्थों में इंजेक्ट किया जाता है।तेल क्षेत्र सेवाओं को लें, तो बेहतर स्थिरता के लिए वेलबोर के किनारे फिल्मांकन के लिए रसायनों का उपयोग किया जाता है।पाइपलाइनों में वे निर्माण से बचते हैं और बुनियादी ढांचे को स्वस्थ रखते हैं।
हाइड्रोलिक लाइन का उपयोग
तेल और गैस उद्योग में हम रसायनों को क्रम से इंजेक्ट करते हैं
बुनियादी ढांचे की रक्षा के लिए
प्रक्रियाओं को अनुकूलित करने के लिए
प्रवाह सुनिश्चित करने के लिए
और उत्पादकता में सुधार करना
हाइड्रोलिक लाइन के लिए मिश्र धातु सामग्री
| ऑस्टेनिटिक: | 316एल | एएसटीएम ए-269 |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
एएसटीएम ए-789 एएसटीएम ए-789 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एएसटीएम बी-704;एएसटीएम बी-423 एएसटीएम बी-704;एएसटीएम बी-444 |
हाइड्रोलिक लाइन टयूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
हाइड्रोलिक लाइन के लिए इंकोलॉय 825
| निकल | क्रोमियम | लोहा | मोलिब्डेनम | कार्बन | मैंगनीज | सिलिकॉन | गंधक | अल्युमीनियम | टाइटेनियम | ताँबा |
| % | % | % | % | % | % | % | % | % | % | % |
| मि. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | |||||
| 38.0-46.0 | 19.5-23.5 | 22.0 | 2.5-3.5 | 0.05 | 1.0 | 0.5 | 0.03 | 0.2 | 0.6-1.2 | 1.5-3.0 |
सामान्य तुल्यता
| श्रेणी | यूएनएस नं | यूरो मानदंड | |
| नहीं | नाम | ||
| मिश्र धातु | एएसटीएम/एएसएमई | EN10216-5 | EN10216-5 |
| 825 | एन08825 | 2.4858 | NiCr21Mo |
इंकोलॉय 825 सामग्री विवरण
इंकोलॉय मिश्र धातु 825 मोलिब्डेनम और तांबे के मिश्रण के साथ एक निकल-लौह-क्रोमियम मिश्र धातु है।इस निकल स्टील मिश्र धातु की रासायनिक संरचना को कई संक्षारक वातावरणों के लिए असाधारण प्रतिरोध प्रदान करने के लिए डिज़ाइन किया गया है।यह मिश्र धातु 800 के समान है लेकिन इसमें जलीय संक्षारण प्रतिरोध में सुधार हुआ है।इसमें एसिड को कम करने और ऑक्सीकरण करने, तनाव-संक्षारण क्रैकिंग और गड्ढे और दरार जंग जैसे स्थानीय हमले के लिए उत्कृष्ट प्रतिरोध है।मिश्र धातु 825 विशेष रूप से सल्फ्यूरिक और फॉस्फोरिक एसिड के लिए प्रतिरोधी है।इस निकल स्टील मिश्र धातु का उपयोग रासायनिक प्रसंस्करण, प्रदूषण-नियंत्रण उपकरण, तेल और गैस कुएं पाइपिंग, परमाणु ईंधन पुनर्प्रसंस्करण, एसिड उत्पादन और अचार बनाने के उपकरण के लिए किया जाता है।
विशेषताएँ
एसिड को कम करने और ऑक्सीकरण करने के लिए उत्कृष्ट प्रतिरोध
तनाव-संक्षारण क्रैकिंग के लिए अच्छा प्रतिरोध
गड्ढे और दरार के क्षरण जैसे स्थानीय हमलों के प्रति संतोषजनक प्रतिरोध
सल्फ्यूरिक और फॉस्फोरिक एसिड के प्रति बहुत प्रतिरोधी
कमरे और लगभग 1020° फ़ारेनहाइट तक ऊंचे तापमान दोनों पर अच्छे यांत्रिक गुण
800°F तक की दीवार के तापमान पर दबाव-पोत के उपयोग की अनुमति
मिश्र धातु ट्यूबिंग वजन प्रति मीटर (किग्रा)
इंकोलॉय 825 (यूएनएस एन08825)
| आयुध डिपो | डब्ल्यूटी | |||||
| अंश | दशमलव | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0446 | 0.0517 | - | - | - |
| 1/4 | 0.250 | 0.1022 | 0.1237 | 0.1916 | 0.1977 | 0.2277 |
| 3/8 | 0.375 | 0.1596 | 0.1955 | 0.2624 | 0.3311 | 0.3983 |
| 1/2 | 0.500 | 0.2172 | 0.2674 | 0.3631 | 0.4646 | 0.5688 |
| 5/8 | 0.625 | 0.2748 | 0.3394 | 0.4638 | 0.5982 | 0.7392 |
| 3/4 | 0.750 | 0.3322 | 0.4112 | 0.5644 | 0.7317 | 0.9096 |
मिश्र धातु ट्यूबिंग गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| इंकोलॉय 825 | एन08825 | 1/8 | 0.125 | 0.028 | 12,389 | 45,914 | 11,266 | 14,500 |
| इंकोलॉय 825 | एन08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
| इंकोलॉय 825 | एन08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8,427 | 8,700 |
| इंकोलॉय 825 | एन08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
| इंकोलॉय 825 | एन08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
| इंकोलॉय 825 | एन08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| इंकोलॉय 825 | एन08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
| इंकोलॉय 825 | एन08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
| इंकोलॉय 825 | एन08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
| इंकोलॉय 825 | एन08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | 5,800 |
| इंकोलॉय 825 | एन08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
| इंकोलॉय 825 | एन08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9,736 | 10,150 |
| इंकोलॉय 825 | एन08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| इंकोलॉय 825 | एन08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | 5,800 |
| इंकोलॉय 825 | एन08825 | 5/8 | 0.625 | 0.083 | 6,846 | 25,367 | 8,076 | 7,975 |
| इंकोलॉय 825 | एन08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
| इंकोलॉय 825 | एन08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5,268 | 5,075 |
| इंकोलॉय 825 | एन08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
* न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
* न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
* दबाव रेटिंग 100°F (38°C), तटस्थ और स्थिर स्थिति
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

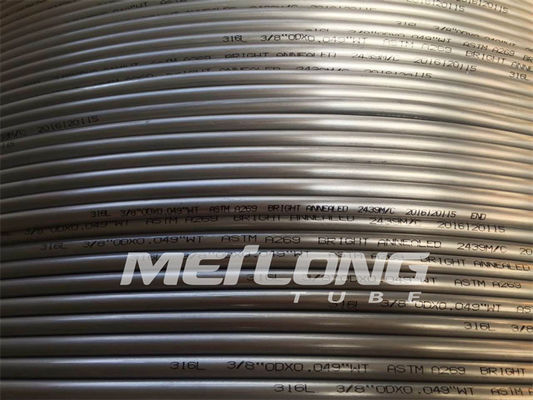

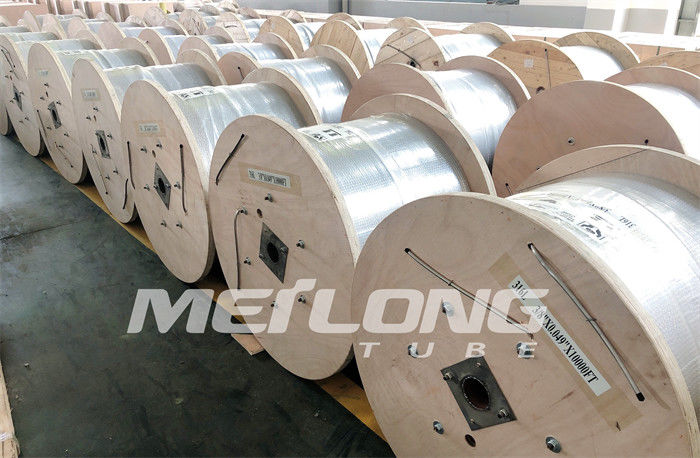

पैकिंग- हाइड्रोलिक लाइन टयूबिंग धातु/लकड़ी के ड्रम या स्पूल पर समतल कुंडलित होती है।

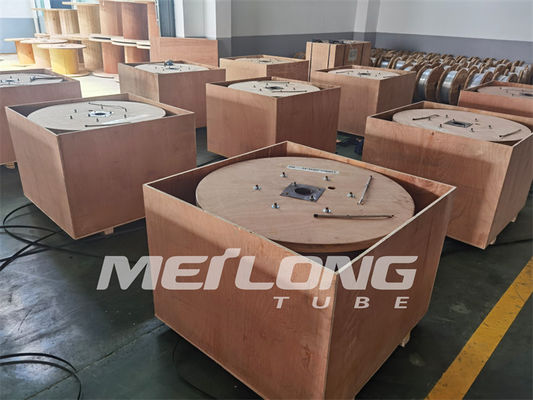

आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
