उत्पाद विवरण:
|
| मिश्र धातु: | इनकेल 625, UNS N06625 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम बी 704 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | हाई बर्स्ट प्रेशर इनकैप्सुलेटेड कंट्रोल लाइन,एसएस316एल एनकैप्सुलेटेड कंट्रोल लाइन,इनकोनेल स्टेनलेस स्टील टयूबिंग कॉइल 3 4 |
||

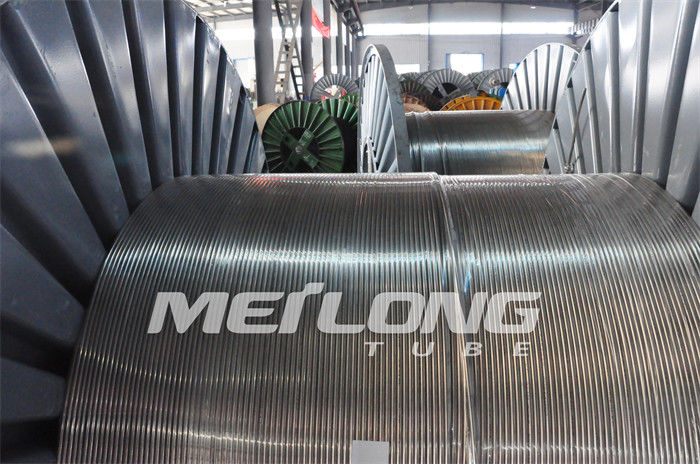

इनकोनेल 625 से बनी उच्च बर्स्ट दबाव कुंडलित ट्यूबिंग केशिका लाइन
मीलोंग ट्यूब विशेष रूप से सीमलेस और रिड्रॉन, वेल्डेड और रिड्रॉन कुंडलित ट्यूबिंग केशिका लाइन का निर्माण करती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील्स और निकल मिश्र धातु ग्रेड से बनाई जाती है।टयूबिंग का उपयोग हाइड्रोलिक नियंत्रण लाइनों और रासायनिक इंजेक्शन लाइनों के रूप में किया जाता है, विशेष रूप से तेल और गैस, भूतापीय उद्योग की सेवा के लिए।
केशिका रेखा का विशिष्ट आकार
केशिका रेखाओं का बाहरी व्यास मुख्यतः 1/4'' (6.35 मिमी) होता है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी)
केशिका नियंत्रण लाइन टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
इसका महत्वकेशिकारेखा

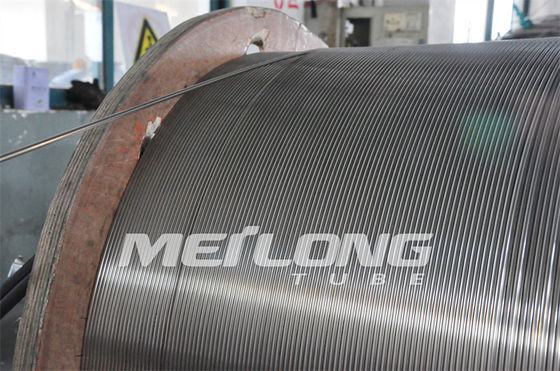

ट्यूबिंग कॉइल के रूप में प्रत्येक एक केशिका रेखा कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
ट्यूबिंग कॉइल के रूप में प्रत्येक हाइड्रोलिक लाइन का हाइड्रोस्टैटिक परीक्षण न्यूनतम 15,000 पीएसआई पर किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
के लिए आवेदन विवरणकेशिकारेखा
तेल और गैस उद्योग के सभी क्षेत्रों में, रसायनों को प्रक्रिया लाइनों और तरल पदार्थों में इंजेक्ट किया जाता है।तेल क्षेत्र सेवाओं को लें, तो बेहतर स्थिरता के लिए वेलबोर के किनारे फिल्मांकन के लिए रसायनों का उपयोग किया जाता है।पाइपलाइनों में वे निर्माण से बचते हैं और बुनियादी ढांचे को स्वस्थ रखते हैं।
की भूमिकाकेशिकारेखा
तेल और गैस उद्योग में हम रसायनों को क्रम से इंजेक्ट करते हैं
बुनियादी ढांचे की रक्षा के लिए
प्रक्रियाओं को अनुकूलित करने के लिए
प्रवाह सुनिश्चित करने के लिए
और उत्पादकता में सुधार करना
के लिए मिश्र धातुकेशिकारेखा
| ऑस्टेनिटिक: | 316एल | एएसटीएम ए-269 |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
एएसटीएम ए-789 एएसटीएम ए-789 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एएसटीएम बी-704;एएसटीएम बी-423 एएसटीएम बी-704;एएसटीएम बी-444 |
केशिकालाइन टयूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
हाइड्रोलिक केशिका लाइन के लिए इनकोनल 625
| निकल | क्रोमियम | लोहा | मोलिब्डेनम | कोलंबियम + टैंटलम | कार्बन | मैंगनीज | सिलिकॉन | फास्फोरस | गंधक | अल्युमीनियम | टाइटेनियम | कोबाल्ट |
| % | % | % | % | % | % | % | % | % | % | % | % | % |
| मि. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | |||
| 58.0 | 20.0-23.0 | 5.0 | 8.0-10.0 | 3.15-4.15 | 0.10 | 0.50 | 0.5 | 0.015 | 0.015 | 0.4 | 0.40 | 1.0 |
सामान्य तुल्यता
| श्रेणी | यूएनएस नं | यूरो मानदंड | |
| नहीं | नाम | ||
| मिश्र धातु | एएसटीएम/एएसएमई | EN10216-5 | EN10216-5 |
| 625 | एन06625 | 2.4856 | NiCr22Mo9Nb |
इनकोनेल 625 सामग्री विवरण
इनकोनेल 625 एक ऐसी सामग्री है जो गड्ढों, दरारों और संक्षारण दरारों के प्रति उत्कृष्ट प्रतिरोधी है।कार्बनिक और खनिज एसिड की एक विस्तृत श्रृंखला में अत्यधिक प्रतिरोधी।अच्छी उच्च तापमान शक्ति.
विशेषताएँ
अत्यंत कम और अत्यधिक उच्च तापमान दोनों पर उत्कृष्ट यांत्रिक गुण।
गड्ढे, दरार संक्षारण और इंटरक्रिस्टलाइन संक्षारण के लिए उत्कृष्ट प्रतिरोध।
क्लोराइड प्रेरित तनाव संक्षारण दरार से लगभग पूर्ण मुक्ति।
1050C तक ऊंचे तापमान पर ऑक्सीकरण के प्रति उच्च प्रतिरोध।
नाइट्रिक, फॉस्फोरिक, सल्फ्यूरिक और हाइड्रोक्लोरिक जैसे एसिड के साथ-साथ क्षार के लिए अच्छा प्रतिरोध उच्च गर्मी हस्तांतरण के पतले संरचनात्मक भागों के निर्माण को संभव बनाता है।
मिश्र धातु ट्यूबिंग वजन प्रति मीटर (किग्रा)
इनकोनेल 625 (यूएनएस एन06625)
| आयुध डिपो | डब्ल्यूटी | |||||
| अंश | दशमलव | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0465 | 0.0539 | - | - | - |
| 1/4 | 0.250 | 0.1065 | 0.1288 | 0.1686 | 0.2059 | 0.2372 |
| 3/8 | 0.375 | 0.1663 | 0.2037 | 0.2733 | 0.3449 | 0.4149 |
| 1/2 | 0.500 | 0.2262 | 0.2785 | 0.3782 | 0.4839 | 0.5924 |
| 5/8 | 0.625 | 0.2862 | 0.3535 | 0.481 | 0.6231 | 0.7699 |
| 3/4 | 0.750 | 0.3460 | 0.4283 | 0.5879 | 0.7621 | 0.9475 |
मिश्र धातु ट्यूबिंग गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| इनकोनल 625 | एन06625 | 1/8 | 0.125 | 0.028 | 19,024 | 57,892 | 22,002 | 21,750 |
| इनकोनल 625 | एन06625 | 1/8 | 0.125 | 0.035 | 23,780 | 72,365 | 27,503 | 27,550 |
| इनकोनल 625 | एन06625 | 1/4 | 0.250 | 0.035 | 12,516 | 38,087 | 14,475 | 14,500 |
| इनकोनल 625 | एन06625 | 1/4 | 0.250 | 0.049 | 18,065 | 54,969 | 18,869 | 20,300 |
| इनकोनल 625 | एन06625 | 1/4 | 0.250 | 0.065 | 24,633 | 74,970 | 23,090 | 27,550 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.035 | 8,043 | 24,482 | 10,182 | 9,425 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.049 | 11,546 | 35,143 | 13,605 | 13,050 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.065 | 15,829 | 48,182 | 17,202 | 18,125 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.083 | 20,648 | 62,839 | 20,901 | 23,200 |
| इनकोनल 625 | एन06625 | 1/2 | 0.500 | 0.049 | 8,433 | 25,657 | 10,588 | 9,425 |
| इनकोनल 625 | एन06625 | 1/2 | 0.500 | 0.065 | 11,507 | 35,041 | 13,576 | 13,050 |
| इनकोनल 625 | एन06625 | 1/2 | 0.500 | 0.083 | 15,010 | 45,700 | 16,733 | 17,400 |
| इनकोनल 625 | एन06625 | 5/8 | 0.625 | 0.049 | 6,624 | 20,175 | 8,644 | 7,250 |
| इनकोनल 625 | एन06625 | 5/8 | 0.625 | 0.065 | 8,788 | 26,763 | 11,467 | 10,150 |
| इनकोनल 625 | एन06625 | 5/8 | 0.625 | 0.083 | 11,222 | 34,176 | 14,643 | 13,050 |
| इनकोनल 625 | एन06625 | 3/4 | 0.750 | 0.049 | 5,518 | 16,806 | 7,200 | 6,525 |
| इनकोनल 625 | एन06625 | 3/4 | 0.750 | 0.065 | 7,320 | 22,293 | 9,552 | 8,700 |
| इनकोनल 625 | एन06625 | 3/4 | 0.750 | 0.083 | 9,348 | 28,469 | 12,197 | 10,875 |
* न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
* न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
* दबाव रेटिंग 100°F (38°C), तटस्थ और स्थिर स्थिति
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

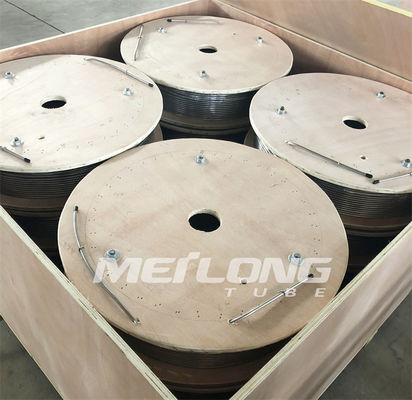

पैकिंग- हाइड्रोलिक लाइन टयूबिंग धातु/लकड़ी के ड्रम या स्पूल पर समतल कुंडलित होती है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
