उत्पाद विवरण:
|
| मिश्र धातु: | डुप्लेक्स 2205, UNS S32205 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम ए 789 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | 3 / 8 '' OD,Capillary Coiled Tubing Annealed,Duplex 2205 stainless steel capillary |
||
तेल और गैस कुओं के लिए 3 / 8 '' OD x 0.049 '' WT डुप्लेक्स 2205 स्टेनलेस स्टील केशिका ट्यूब
मीलॉन्ग ट्यूब विशेष रूप से सीमलेस और रिड्राउन, वेल्डेड और रिड्राउन हाइड्रोलिक कंट्रोल लाइन केशिका ट्यूब का निर्माण करती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील्स और निकल मिश्र धातु ग्रेड से बनाई जाती है।टयूबिंग का उपयोग हाइड्रोलिक नियंत्रण लाइनों और रासायनिक इंजेक्शन लाइनों के रूप में किया जाता है, विशेष रूप से तेल और गैस, भूतापीय उद्योग की सेवा के लिए।
स्टेनलेस स्टील केशिका ट्यूब का विशिष्ट आकार
रासायनिक इंजेक्शन लाइनों का बाहरी व्यास मुख्य रूप से 3/8'' (9.53 मिमी) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी), 0.083'' (2.11मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
स्टेनलेस स्टील केशिका ट्यूब का महत्व
प्रत्येक स्टेनलेस स्टील ट्यूबिंग केशिका ट्यूब कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक एक ट्यूबिंग कॉइल को न्यूनतम 10,150 पीएसआई पर हाइड्रोस्टेटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
स्टेनलेस स्टील केशिका ट्यूब के लिए आवेदन
रासायनिक इंजेक्शन लाइन
एक छोटा व्यास वाला नाली जो उत्पादन के दौरान अवरोधकों के इंजेक्शन या इसी तरह के उपचार को सक्षम करने के लिए उत्पादन ट्यूबलर के साथ चलाया जाता है।उच्च हाइड्रोजन सल्फाइड [H2S] सांद्रता या गंभीर पैमाने पर जमाव जैसी स्थितियों का उत्पादन के दौरान उपचार रसायनों और अवरोधकों के इंजेक्शन द्वारा प्रतिकार किया जा सकता है।
इंजेक्शन प्रक्रियाओं के लिए एक सामान्य शब्द जो तेल की रिकवरी में सुधार करने, गठन क्षति को दूर करने, अवरुद्ध छिद्रों या गठन परतों को साफ करने, जंग को कम करने या रोकने, कच्चे तेल को अपग्रेड करने, या कच्चे तेल के प्रवाह-आश्वासन के मुद्दों को संबोधित करने के लिए विशेष रासायनिक समाधान का उपयोग करता है।इंजेक्शन को बैचों में, इंजेक्शन कुओं में, या कभी-कभी उत्पादन कुओं में लगातार प्रशासित किया जा सकता है।
अन्य अनुप्रयोगों
रासायनिक इंजेक्शन के लिए स्टेनलेस स्टील ट्यूबिंग कॉइल नियंत्रण लाइन
समुद्र के भीतर सुरक्षा वाल्वों के लिए नंगे और इनकैप्सुलेटेड हाइड्रोलिक नियंत्रण लाइन कुंडलित मिश्र धातु टयूबिंग
वेग स्ट्रिंग्स, वर्क स्ट्रिंग्स, और स्टील ट्यूब नाभि
भूतापीय कुंडलित मिश्र धातु ट्यूबिंग
के लिए मिश्र धातुस्टेनलेस स्टील केशिका ट्यूब
| ऑस्टेनिटिक: | 316एल | एएसटीएम ए-269 |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
एएसटीएम ए-789 एएसटीएम ए-789 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एएसटीएम बी-704;एएसटीएम बी-423 एएसटीएम बी-704;एएसटीएम बी-444 |
केशिका स्टेनलेस स्टील ट्यूबविशेषताएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
डुप्लेक्स 2205 की रासायनिक संरचनाएँस्टेनलेस स्टील केशिका ट्यूब
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम | नाइट्रोजन |
| % | % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | ||||
| 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
सामान्य तुल्यता
| श्रेणी | यूएनएस नं | यूरो मानदंड | जापानी | |
| नहीं | नाम | जिस | ||
| मिश्र धातु | एएसटीएम/एएसएमई | EN10216-5 | EN10216-5 | जेआईएस जी3463 |
| 2205 | एस31803 | 1.4462 | X2CrNiMoN22-5-3 | SUS329J3LTB |
सामग्री विवरण
डुप्लेक्स 2205 एक नाइट्रोजन संवर्धित डुप्लेक्स स्टेनलेस स्टील है जिसे 300 श्रृंखला स्टेनलेस स्टील्स के साथ आने वाली सामान्य संक्षारण समस्याओं से निपटने के लिए विकसित किया गया था।"डुप्लेक्स" स्टेनलेस स्टील्स के एक परिवार का वर्णन करता है जो न तो पूरी तरह से ऑस्टेनिटिक है, जैसे कि एसएस304 स्टेनलेस, और न ही पूरी तरह से फेरिटिक, जैसे कि एसएस430 स्टेनलेस।2205 डुप्लेक्स स्टेनलेस स्टील की संरचना में निरंतर फेराइट चरण से घिरे ऑस्टेनाइट पूल शामिल हैं।एनील्ड स्थिति में, डुप्लेक्स 2205 में लगभग 40-50% फेराइट होता है।अक्सर वर्क हॉर्स ग्रेड के रूप में जाना जाता है, डुप्लेक्स 2205 स्टेनलेस स्टील्स के डुप्लेक्स परिवार में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला ग्रेड है।
डुप्लेक्स संरचना का लाभ यह है कि यह ऑस्टेनिटिक मिश्र धातु (निर्माण में आसानी और संक्षारण प्रतिरोध) के साथ फेरिटिक मिश्र धातु (तनाव संक्षारण क्रैकिंग प्रतिरोध और उच्च शक्ति) के अनुकूल गुणों को जोड़ती है।
2205 डुप्लेक्स स्टेनलेस स्टील का उपयोग 600 डिग्री फ़ारेनहाइट से कम तापमान तक सीमित होना चाहिए। लंबे समय तक ऊंचा तापमान एक्सपोज़र डुप्लेक्स 2205 स्टेनलेस स्टील को ख़राब कर सकता है।
जंग प्रतिरोध
2205 डुप्लेक्स स्टेनलेस स्टील कई अनुप्रयोगों के लिए एक लागत प्रभावी समाधान है जहां 300 श्रृंखला स्टेनलेस स्टील क्लोराइड तनाव जंग क्रैकिंग के लिए अतिसंवेदनशील होते हैं।तनाव संक्षारण क्रैकिंग तब होती है जब स्टेनलेस स्टील्स क्लोराइड युक्त समाधानों के संपर्क में रहते हुए तन्य तनाव के अधीन होते हैं।बढ़ते तापमान से स्टेनलेस स्टील्स में तनाव संक्षारण दरार की संवेदनशीलता भी बढ़ जाती है।
क्रोमियम, मोलिब्डेनम और नाइट्रोजन का संयोजन क्लोराइड पिटिंग और दरार संक्षारण के लिए 2205 का अच्छा प्रतिरोध दर्शाता है।यह प्रतिरोध समुद्री पर्यावरण, खारे पानी, ब्लीचिंग संचालन, बंद लूप जल प्रणालियों और कुछ खाद्य प्रसंस्करण अनुप्रयोगों जैसी सेवाओं के लिए बेहद महत्वपूर्ण है।2205 की उच्च क्रोमियम, मोलिब्डेनम और नाइट्रोजन सामग्री अधिकांश वातावरणों में सामान्य स्टेनलेस स्टील्स, जैसे एसएस 316 एल और एसएस 317 एल से बेहतर संक्षारण प्रतिरोध प्रदान करती है।
डुप्लेक्स 2205 स्टेनलेस स्टील केशिका ट्यूब के गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| डुप्लेक्स 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| डुप्लेक्स 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
100°F (38°C) पर दबाव रेटिंग, तटस्थ और स्थिर स्थितियाँ
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

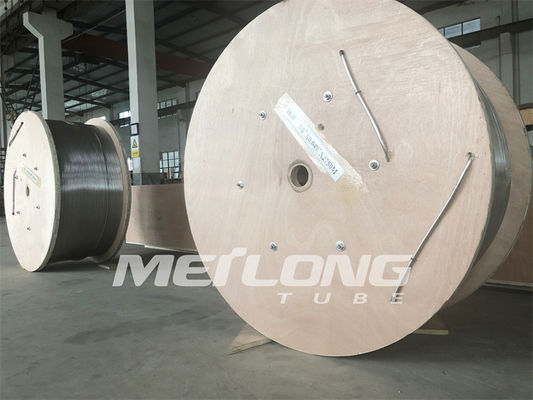

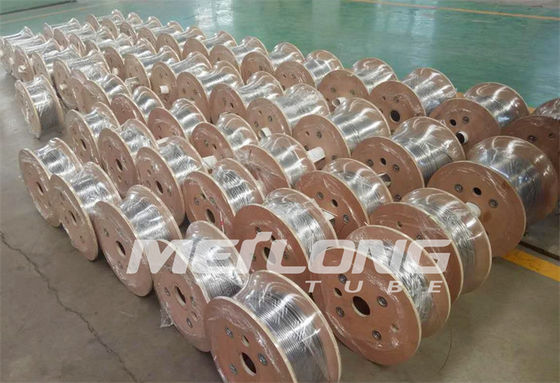

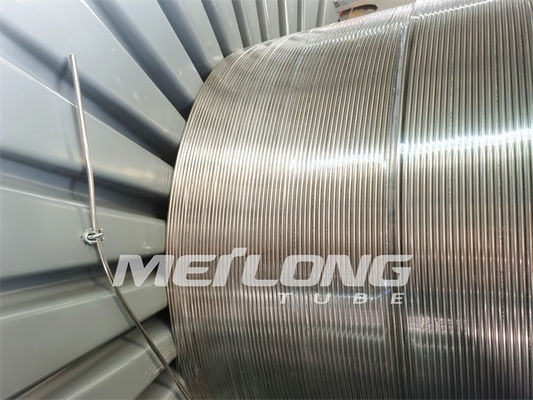

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
