उत्पाद विवरण:
|
| मिश्र धातु: | सुपर डुप्लेक्स 2507, UNS S32750 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | भूतापीय कुओं में डाउन होल रासायनिक इंजेक्शन |
| मानक: | एएसटीएम ए 789 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | 0.375 इंच ओडी जियोथर्मल ट्यूबिंग,0.065 इंच जियोथर्मल ट्यूबिंग,डाउनहोल कुंडलित धातु ट्यूबिंग |
||
3 / 8 '' OD x 0.065 '' WT जियोथर्मल ट्यूबिंग कॉइल डाउनहोल इंजेक्शन लाइन
मीलोंग ट्यूब विशेष रूप से सीमलेस और दोबारा खींची गई, वेल्डेड और दोबारा खींची गई कुंडलित टयूबिंग बनाती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील्स और निकल मिश्र धातु ग्रेड से बनाई जाती है।टयूबिंग का उपयोग हाइड्रोलिक नियंत्रण लाइनों और रासायनिक इंजेक्शन लाइनों के रूप में किया जाता है, विशेष रूप से तेल और गैस, भूतापीय उद्योग की सेवा के लिए।
इंजेक्शन लाइन का अनुप्रयोग
गर्म पानी की बाढ़ एक थर्मल रिकवरी तकनीक है जिसमें भारी से मध्यम कच्चे तेल के उत्पादन को बढ़ाने के लिए गर्म पानी को जलाशय में इंजेक्ट किया जाता है।गर्म पानी से निकलने वाली गर्मी कच्चे तेल की चिपचिपाहट और घनत्व को कम कर देती है जिससे यह उत्पादन कुएं तक आसानी से प्रवाहित हो जाता है।यह प्रक्रिया, जिसे गर्म पानी इंजेक्शन के रूप में भी जाना जाता है, तेल पुनर्प्राप्ति कारक को बढ़ाती है और लंबी अवधि के लिए अच्छी उत्पादन दर को बनाए रखती है।
पिछली शताब्दी में वैश्विक विकास के बढ़ने से तेल की मांग में तेजी से वृद्धि देखी गई है।पिछले दशकों में अपने प्रचुर भंडार और बढ़े हुए विकास के कारण भारी तेल ने दुनिया भर को आकर्षित किया है।भारी भंडार के तेल को पुनर्प्राप्त करने के लिए ठंड और थर्मल उत्पादन जैसी विभिन्न तकनीकों को लागू किया गया है।शीत उत्पादन विधियों में रासायनिक बाढ़ (पॉलिमर बाढ़, सर्फेक्टेंट बाढ़, गैस बाढ़ आदि), प्राकृतिक कमी और जल बाढ़ शामिल हैं।थर्मल उत्पादन में जलाशय में थर्मल तरल पदार्थ डालना शामिल है, जैसे चक्रीय भाप उत्तेजना, भाप बाढ़, और भाप सहायता प्राप्त गुरुत्वाकर्षण जल निकासी या जलाशय में गर्मी पैदा करना।सामग्री विनिमय को साकार करने के लिए भू-तापीय कुओं में गर्म पानी डालने के लिए उसी तकनीक और विधि का उपयोग किया जाता है।
| शाही आकार | मीट्रिक आकार | ||
|
आयुध डिपो इंच |
डब्ल्यूटी इंच |
आयुध डिपो मिमी |
डब्ल्यूटी मिमी |
| 1/8 (0.125) | 0.028 | 3.18 | 0.71 |
| 0.035 | 3.18 | 0.89 | |
| 3/16 (0.188) | 0.028 | 4.76 | 0.71 |
| 0.035 | 4.76 | 0.89 | |
| 0.049 | 4.76 | 1.24 | |
| 1/4 (0.250) | 0.035 | 6.35 | 0.89 |
| 0.049 | 6.35 | 1.24 | |
| 0.065 | 6.35 | 1.65 | |
| 0.083 | 6.35 | 2.11 | |
| 3/8 (0.375) | 0.035 | 9.53 | 0.89 |
| 0.049 | 9.53 | 1.24 | |
| 0.065 | 9.53 | 1.65 | |
| 0.083 | 9.53 | 2.11 | |
| 1/2 (0.500) | 0.035 | 12.7 | 0.89 |
| 0.049 | 12.7 | 1.24 | |
| 0.065 | 12.7 | 1.65 | |
| 0.083 | 12.7 | 2.11 | |
रासायनिक इंजेक्शन लाइन का विशिष्ट आकार
नियंत्रण रेखाओं का बाहरी व्यास मुख्यतः 3/8'' (9.53मिमी), 1/2'' (12.7मिमी0) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी), 0.083'' (2.11मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
रासायनिक इंजेक्शन लाइन का महत्व
प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक एक ट्यूबिंग कॉइल को न्यूनतम 11,600 पीएसआई पर हाइड्रोस्टैटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
रासायनिक इंजेक्शन लाइन की भूमिका
तेल और गैस उद्योग में हम रसायनों को क्रम से इंजेक्ट करते हैं
बुनियादी ढांचे की रक्षा के लिए
प्रक्रियाओं को अनुकूलित करने के लिए
प्रवाह सुनिश्चित करने के लिए
और उत्पादकता में सुधार करना
इंजेक्शन लाइनों के लिए मिश्र धातुएँ
| ऑस्टेनिटिक: | 316एल | एएसटीएम ए-269 |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
एएसटीएम ए-789 एएसटीएम ए-789 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एएसटीएम बी-704;एएसटीएम बी-423 एएसटीएम बी-704;एएसटीएम बी-444 |
इंजेक्शन लाइन टयूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
रासायनिक इंजेक्शन लाइन के लिए सुपर डुप्लेक्स 2507
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम | नाइट्रोजन | ताँबा |
| % | % | % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | ||||
| 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 |
सामान्य तुल्यता
| श्रेणी | यूएनएस नं | यूरो मानदंड | |
| नहीं | नाम | ||
| मिश्र धातु | एएसटीएम/एएसएमई | EN10216-5 | EN10216-5 |
| 2507 | S32750 | 1.4410 | X2CrNiMoN25-7-4 |
डुप्लेक्स 2507 एक सुपर डुप्लेक्स स्टेनलेस स्टील है जो उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जो असाधारण ताकत और संक्षारण प्रतिरोध की मांग करते हैं।मिश्र धातु 2507 में 25% क्रोमियम, 4% मोलिब्डेनम और 7% निकल है।इस उच्च मोलिब्डेनम, क्रोमियम और नाइट्रोजन सामग्री के परिणामस्वरूप क्लोराइड पिटिंग और दरार संक्षारण हमले के लिए उत्कृष्ट प्रतिरोध होता है और डुप्लेक्स संरचना क्लोराइड तनाव संक्षारण क्रैकिंग के लिए असाधारण प्रतिरोध के साथ 2507 प्रदान करती है।
डुप्लेक्स 2507 का उपयोग 600° फ़ारेनहाइट (316° सेल्सियस) से नीचे के अनुप्रयोगों तक सीमित होना चाहिए।लंबे समय तक ऊंचा तापमान एक्सपोज़र मिश्र धातु 2507 की कठोरता और संक्षारण प्रतिरोध दोनों को कम कर सकता है।
डुप्लेक्स 2507 में उत्कृष्ट यांत्रिक गुण हैं।मोटे निकल मिश्र धातु की समान डिजाइन शक्ति प्राप्त करने के लिए अक्सर 2507 सामग्री के एक हल्के गेज का उपयोग किया जा सकता है।वजन में परिणामी बचत नाटकीय रूप से निर्माण की कुल लागत को कम कर सकती है।
सुपर डुप्लेक्स 2507 इंजेक्शन लाइन का संक्षारण प्रतिरोध
2507 डुप्लेक्स कार्बनिक एसी सुपर डुप्लेक्स 2507 प्लेटिड्स जैसे फॉर्मिक और एसिटिक एसिड द्वारा समान संक्षारण के लिए अत्यधिक प्रतिरोधी है।यह अकार्बनिक एसिड के प्रति भी अत्यधिक प्रतिरोधी है, खासकर यदि उनमें क्लोराइड होते हैं।मिश्र धातु 2507 कार्बाइड से संबंधित इंटरग्रेनुलर जंग के प्रति अत्यधिक प्रतिरोधी है।मिश्र धातु की डुप्लेक्स संरचना के फेरिटिक भाग के कारण यह गर्म क्लोराइड युक्त वातावरण में तनाव संक्षारण क्रैकिंग के प्रति बहुत प्रतिरोधी है।क्रोमियम, मोलिब्डेनम और नाइट्रोजन के मिश्रण से स्थानीयकृत क्षरण जैसे गड्ढे और दरार के हमले में सुधार होता है।मिश्र धातु 2507 में उत्कृष्ट स्थानीयकृत पिटिंग प्रतिरोध है।
सुपर डुप्लेक्स 2507 इंजेक्शन लाइन की विशेषताएं
क्लोराइड तनाव संक्षारण क्रैकिंग के लिए उच्च प्रतिरोध
अधिक शक्ति
क्लोराइड पिटिंग और दरार संक्षारण के लिए बेहतर प्रतिरोध
अच्छा सामान्य संक्षारण प्रतिरोध
600° F तक के अनुप्रयोगों के लिए सुझाव दिया गया है
थर्मल विस्तार की कम दर
ऑस्टेनिटिक और फेरिटिक संरचना द्वारा दिए गए गुणों का संयोजन
अच्छी वेल्डेबिलिटी और व्यावहारिकता
इंजेक्शन लाइन ट्यूबिंग वजन प्रति मीटर (किग्रा)
सुपर डुप्लेक्स 2507 (यूएनएस एस32750)
| आयुध डिपो | डब्ल्यूटी | |||||
| अंश | दशमलव | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0438 | 0.0507 | - | - | - |
| 1/4 | 0.250 | 0.1002 | 0.1213 | 0.1587 | 0.197 | 0.2232 |
| 3/8 | 0.375 | 0.1565 | 0.1917 | 0.2572 | 0.3246 | 0.3904 |
| 1/2 | 0.500 | 0.2129 | 0.2621 | 0.3559 | 0.4554 | 0.5575 |
| 5/8 | 0.625 | 0.2693 | 0.3327 | 0.4547 | 0.5864 | 0.7246 |
| 3/4 | 0.750 | 0.3256 | 0.4031 | 0.5532 | 0.7172 | 0.8916 |
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

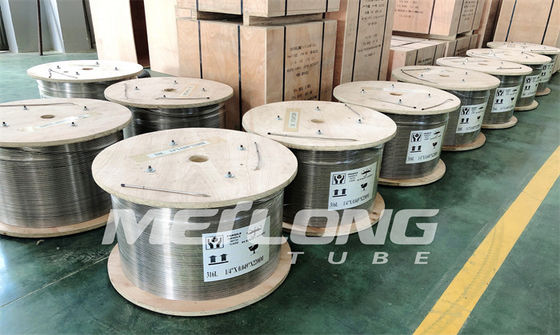

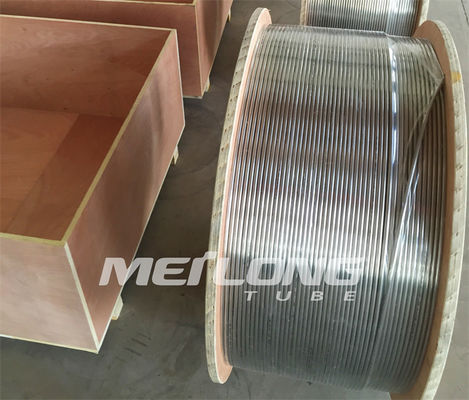

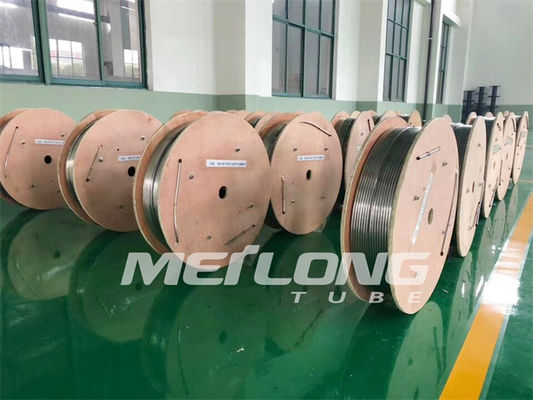

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
