उत्पाद विवरण:
|
| मिश्र धातु: | डुप्लेक्स 2205, UNS S32205 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | भूतापीय कुओं में डाउन होल रासायनिक इंजेक्शन |
| मानक: | एएसटीएम ए 789 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | 0.5 इंच निकल मिश्र धातु ट्यूबिंग,0.065 इंच निकल मिश्र धातु ट्यूबिंग,डाउनहोल ट्यूबिंग डुप्लेक्स 2205 |
||
1 / 2 '' OD x 0.065 '' डुप्लेक्स 2205 से निर्मित कॉइल में WT डाउनहोल जियोथर्मल ट्यूबिंग
उत्पादित द्रव प्रवाह को सुनिश्चित करने और अपने उत्पादन बुनियादी ढांचे को प्लगिंग और जंग से बचाने के लिए, आपको अपने उत्पादन रासायनिक उपचार के लिए विश्वसनीय इंजेक्शन लाइनों की आवश्यकता है।मीलोंग ट्यूब से रासायनिक इंजेक्शन लाइनें आपके उत्पादन उपकरण और लाइनों की डाउनहोल और सतह दोनों पर दक्षता बढ़ाने में मदद करती हैं।
हमारी टयूबिंग को तेल और गैस निष्कर्षण, भू-तापीय ऊर्जा उत्पादन के उद्योगों में विशेष रूप से समुद्र के नीचे की स्थितियों में उपयोग करने के लिए अखंडता और गुणवत्ता की विशेषता है।
इंजेक्शन लाइन का अनुप्रयोग
गर्म पानी की बाढ़ एक थर्मल रिकवरी तकनीक है जिसमें भारी से मध्यम कच्चे तेल के उत्पादन को बढ़ाने के लिए गर्म पानी को जलाशय में इंजेक्ट किया जाता है।गर्म पानी से निकलने वाली गर्मी कच्चे तेल की चिपचिपाहट और घनत्व को कम कर देती है जिससे यह उत्पादन कुएं तक आसानी से प्रवाहित हो जाता है।यह प्रक्रिया, जिसे गर्म पानी इंजेक्शन के रूप में भी जाना जाता है, तेल पुनर्प्राप्ति कारक को बढ़ाती है और लंबी अवधि के लिए अच्छी उत्पादन दर को बनाए रखती है।
पिछली शताब्दी में वैश्विक विकास के बढ़ने से तेल की मांग में तेजी से वृद्धि देखी गई है।पिछले दशकों में अपने प्रचुर भंडार और बढ़े हुए विकास के कारण भारी तेल ने दुनिया भर को आकर्षित किया है।भारी भंडार के तेल को पुनर्प्राप्त करने के लिए ठंड और थर्मल उत्पादन जैसी विभिन्न तकनीकों को लागू किया गया है।शीत उत्पादन विधियों में रासायनिक बाढ़ (पॉलिमर बाढ़, सर्फेक्टेंट बाढ़, गैस बाढ़ आदि), प्राकृतिक कमी और जल बाढ़ शामिल हैं।थर्मल उत्पादन में जलाशय में थर्मल तरल पदार्थ डालना शामिल है, जैसे चक्रीय भाप उत्तेजना, भाप बाढ़, और भाप सहायता प्राप्त गुरुत्वाकर्षण जल निकासी या जलाशय में गर्मी पैदा करना।सामग्री विनिमय को साकार करने के लिए भू-तापीय कुओं में गर्म पानी डालने के लिए उसी तकनीक और विधि का उपयोग किया जाता है।
रासायनिक इंजेक्शन लाइन का विशिष्ट आकार
नियंत्रण रेखाओं का बाहरी व्यास मुख्यतः 3/8'' (9.53मिमी), 1/2'' (12.7मिमी0) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी), 0.083'' (2.11मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
रासायनिक इंजेक्शन लाइन का महत्व
प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक एक ट्यूबिंग कॉइल को न्यूनतम 11,600 पीएसआई पर हाइड्रोस्टैटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
रासायनिक इंजेक्शन लाइन की भूमिका
तेल और गैस उद्योग में हम रसायनों को क्रम से इंजेक्ट करते हैं
बुनियादी ढांचे की रक्षा के लिए
प्रक्रियाओं को अनुकूलित करने के लिए
प्रवाह सुनिश्चित करने के लिए
और उत्पादकता में सुधार करना
इंजेक्शन लाइनों के लिए मिश्र धातुएँ
| ऑस्टेनिटिक: | 316एल | एएसटीएम ए-269 |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
एएसटीएम ए-789 एएसटीएम ए-789 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एएसटीएम बी-704;एएसटीएम बी-423 एएसटीएम बी-704;एएसटीएम बी-444 |
इंजेक्शन लाइन टयूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
डुप्लेक्स 2205 इंजेक्शन लाइन
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम | नाइट्रोजन |
| % | % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | ||||
| 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
डुप्लेक्स 2205 एक नाइट्रोजन संवर्धित डुप्लेक्स स्टेनलेस स्टील है जिसे 300 श्रृंखला स्टेनलेस स्टील्स के साथ आने वाली सामान्य संक्षारण समस्याओं से निपटने के लिए विकसित किया गया था।"डुप्लेक्स" स्टेनलेस स्टील्स के एक परिवार का वर्णन करता है जो न तो पूरी तरह से ऑस्टेनिटिक है, जैसे कि एसएस304 स्टेनलेस, और न ही पूरी तरह से फेरिटिक, जैसे कि एसएस430 स्टेनलेस।2205 डुप्लेक्स स्टेनलेस स्टील की संरचना में निरंतर फेराइट चरण से घिरे ऑस्टेनाइट पूल शामिल हैं।एनील्ड स्थिति में, डुप्लेक्स 2205 में लगभग 40-50% फेराइट होता है।अक्सर वर्क हॉर्स ग्रेड के रूप में जाना जाता है, डुप्लेक्स 2205 स्टेनलेस स्टील्स के डुप्लेक्स परिवार में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला ग्रेड है।
डुप्लेक्स संरचना का लाभ यह है कि यह ऑस्टेनिटिक मिश्र धातु (निर्माण में आसानी और संक्षारण प्रतिरोध) के साथ फेरिटिक मिश्र धातु (तनाव संक्षारण क्रैकिंग प्रतिरोध और उच्च शक्ति) के अनुकूल गुणों को जोड़ती है।
2205 डुप्लेक्स स्टेनलेस स्टील का उपयोग 600 डिग्री फ़ारेनहाइट से कम तापमान तक सीमित होना चाहिए। लंबे समय तक ऊंचा तापमान एक्सपोज़र डुप्लेक्स 2205 स्टेनलेस स्टील को ख़राब कर सकता है।
डुप्लेक्स 2205 इंजेक्शन लाइन का संक्षारण प्रतिरोध
2205 डुप्लेक्स स्टेनलेस स्टील कई अनुप्रयोगों के लिए एक लागत प्रभावी समाधान है जहां 300 श्रृंखला स्टेनलेस स्टील क्लोराइड तनाव जंग क्रैकिंग के लिए अतिसंवेदनशील होते हैं।तनाव संक्षारण क्रैकिंग तब होती है जब स्टेनलेस स्टील्स क्लोराइड युक्त समाधानों के संपर्क में रहते हुए तन्य तनाव के अधीन होते हैं।बढ़ते तापमान से स्टेनलेस स्टील्स में तनाव संक्षारण दरार की संवेदनशीलता भी बढ़ जाती है।
क्रोमियम, मोलिब्डेनम और नाइट्रोजन का संयोजन क्लोराइड पिटिंग और दरार संक्षारण के लिए 2205 का अच्छा प्रतिरोध दर्शाता है।यह प्रतिरोध समुद्री पर्यावरण, खारे पानी, ब्लीचिंग संचालन, बंद लूप जल प्रणालियों और कुछ खाद्य प्रसंस्करण अनुप्रयोगों जैसी सेवाओं के लिए बेहद महत्वपूर्ण है।2205 की उच्च क्रोमियम, मोलिब्डेनम और नाइट्रोजन सामग्री अधिकांश वातावरणों में सामान्य स्टेनलेस स्टील्स, जैसे एसएस 316 एल और एसएस 317 एल से बेहतर संक्षारण प्रतिरोध प्रदान करती है।
इंजेक्शन लाइन ट्यूबिंग वजन प्रति मीटर (किग्रा)
डुप्लेक्स 2205 (यूएनएस एस32205)
| आयुध डिपो | डब्ल्यूटी | |||||
| अंश | दशमलव | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0431 | 0.0500 | - | - | - |
| 1/4 | 0.250 | 0.0988 | 0.1195 | 0.1564 | 0.1910 | 0.2200 |
| 3/8 | 0.375 | 0.1542 | 0.1890 | 0.2536 | 0.3200 | 0.3849 |
| 1/2 | 0.500 | 0.2099 | 0.2584 | 0.3509 | 0.4490 | 0.5496 |
| 5/8 | 0.625 | 0.2655 | 0.3280 | 0.4482 | 0.5781 | 0.7143 |
| 3/4 | 0.750 | 0.3210 | 0.3974 | 0.5454 | 0.7071 | 0.8790 |
भूतापीय ट्यूबिंग गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| डुप्लेक्स 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| डुप्लेक्स 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
100°F (38°C) पर दबाव रेटिंग, तटस्थ और स्थिर स्थितियाँ
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

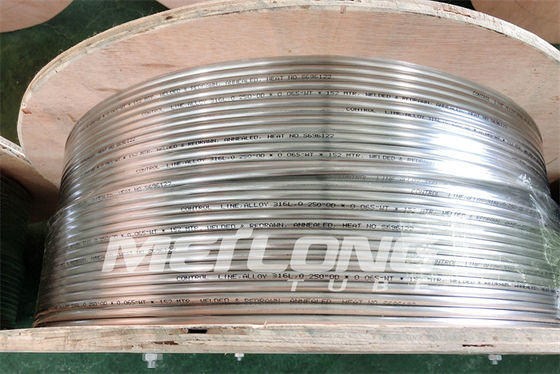

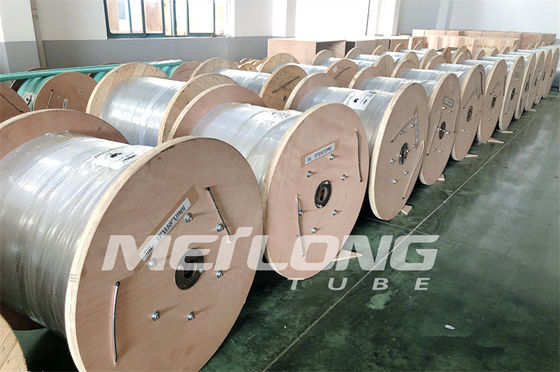

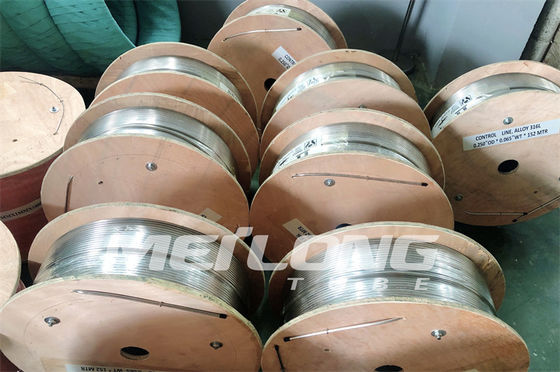

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
