उत्पाद विवरण:
|
| मिश्र धातु: | सुपर डुप्लेक्स 2507, UNS S32750 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम ए 789 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | टीपीई पीवीडीएफ एनकैप्सुलेटेड कंट्रोल लाइन,एनकैप्सुलेटेड कंट्रोल लाइन डुप्लेक्स 2507,2507 कंट्रोल लाइन ट्यूबिंग |
||

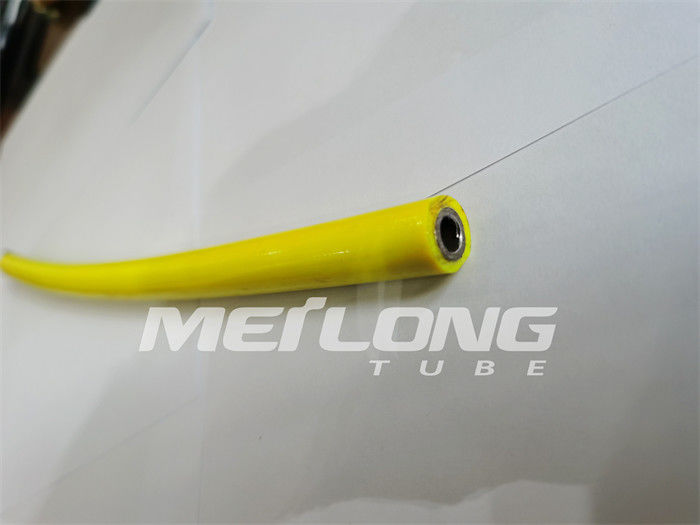

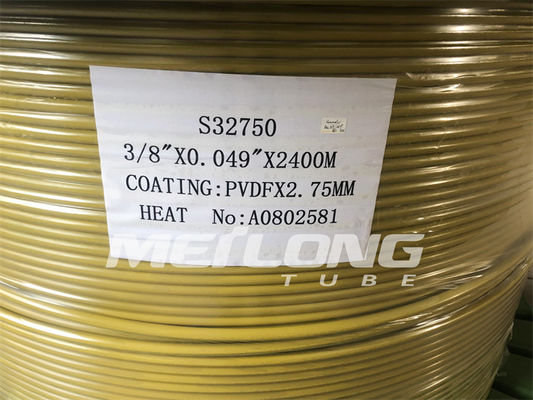

पीवीडीएफ एनकैप्सुलेटेड इंजेक्शन लाइन सुपर डुप्लेक्स 2507 कैपिलरी ट्यूबिंग

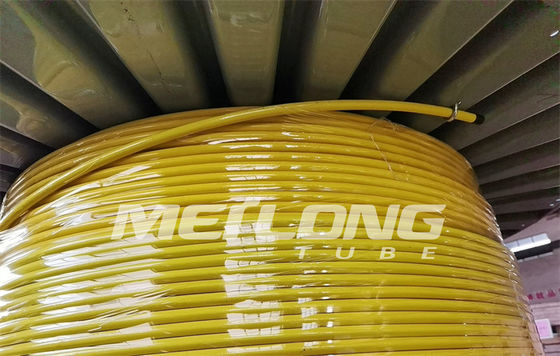

मीलोंग ट्यूब उपसतह अनुप्रयोगों के लिए या तो वेल्डेड या सीमलेस रासायनिक इंजेक्शन लाइनें बनाती है।इंजेक्शन लाइन मुख्य रूप से पांच सामग्रियों, अलग-अलग दीवार की मोटाई और कामकाजी दबाव रेटिंग की एक विस्तृत श्रृंखला में उपलब्ध है।सटीक लंबाई की आवश्यकताओं के अनुसार लाइन को स्पूल पर आपूर्ति की जाती है।अनुरोध पर, हाइड्रॉलिक रूप से इसका दबाव परीक्षण किया जाता है, नाइट्रोजन गैस या स्वच्छ तेल तरल से शुद्ध किया जाता है, और शिपिंग से पहले दोनों सिरों पर सील कर दिया जाता है।
वेल्डेड रासायनिक इंजेक्शन लाइन एएसटीएम विनिर्देशों के अनुसार तैयार किया गया फ्लोटिंग प्लग है और किसी भी लंबाई में उपलब्ध है।इंजेक्शन लाइनों के लिए सामग्री प्रकारों में स्टेनलेस स्टील टीपी316एल शामिल है जो मीठे से मध्यम संक्षारक वातावरण के लिए उपयुक्त है, डुप्लेक्स स्टेनलेस स्टील 2205, सुपर डुप्लेक्स स्टेनलेस स्टील 2507, निकल मिश्र धातु इनकोलॉय 825 और इनकोनेल 625 गंभीर रूप से संक्षारक वातावरण और उच्च कामकाजी दबाव और तापमान के लिए उपयुक्त हैं।नियंत्रण प्रणाली के तरल पदार्थ नियंत्रण रेखा के वातावरण और परिचालन तापमान के अनुकूल होने चाहिए।
इंस्टॉलेशन के दौरान अतिरिक्त क्रश और घर्षण प्रतिरोध प्रदान करने के लिए, जहां अनुरोध किया गया है वहां इंजेक्शन लाइन एनकैप्सुलेशन भी उपलब्ध है।एनकैप्सुलेशन सामग्री को अच्छी तरह से तरल पदार्थ और तापमान आवश्यकताओं के साथ संगतता के लिए मिलान किया जाना चाहिए।
इनकैप्सुलेटेड इंजेक्शन लाइन
MEILONG प्रत्येक परियोजना की विशिष्ट आवश्यकताओं को पूरा करने के लिए बढ़ी हुई स्थायित्व, साथ ही रासायनिक और संक्षारण प्रतिरोध प्रदान करने के लिए नियंत्रण और इंजेक्शन लाइनों के इनकैप्सुलेशन की पेशकश करता है, हम विभिन्न एनकैप्सुलेशन प्रकार की पेशकश करते हैं, जैसे: एचडीपीई (उच्च घनत्व पॉलीथीन), सैंटोप्रीन, पीवीसी (पॉलीविनाइल क्लोराइड) ), हेयलर और पीवीडीएफ (पॉलीविनाइलिडीन फ्लोराइड)।
फ्लैटपैक का उपयोग आमतौर पर तब किया जाता है जब कुएं में लगभग एक ही गहराई पर कई अलग-अलग लाइनें समाप्त हो जाती हैं।
सामान्य अनुप्रयोगों में बुद्धिमान वेल सिस्टम, डाउनहोल गेज केबल के साथ गहरी-सेट रासायनिक इंजेक्शन लाइनें और उथले सेट रासायनिक इंजेक्शन लाइनों के साथ सुरक्षा वाल्व लाइनें शामिल हैं।कुछ अनुप्रयोगों के लिए अतिरिक्त क्रश प्रतिरोध प्रदान करने के लिए बम्पर बार को फ्लैटपैक में भी समाहित किया जाता है।
मानक एवं अनुमोदन
इंजेक्शन लाइनें प्रत्येक विशिष्ट सामग्री के लिए लागू एएसटीएम मानकों के अनुसार निर्मित की जाती हैं।
ट्यूबों को ग्राहक की आवश्यकताओं के अनुसार और उपयुक्त NAS/SAE मानकों के अनुसार फ्लश, भरा और फ़िल्टर किया जा सकता है।
गुणवत्ता एवं परीक्षण
- मानक निरीक्षण और गुणवत्ता योजनाओं के अनुसार निर्मित
डिज़ाइन एवं निर्माण
- सिंगल लाइन के लिए एनकैप्सुलेशन
- ग्राहक एप्लिकेशन के अनुरूप एनकैप्सुलेशन प्रोफाइल
- कस्टम लाइन मार्किंग
- आवेदन सामग्री की पूरी श्रृंखला
एनकैप्सुलेशन सामग्री
| एमएससीएल नाम | उद्योग का नाम | तापमान की रेंज | घर्षण प्रतिरोध | ब्राइन्स का प्रतिरोध | हाइड्रोकार्बन का प्रतिरोध |
| नायलॉन 11 | रिलसन 11, नायलॉन 11, पॉलियामाइड | -60ºС से 135ºС | 5 | 3 | 5 |
| polypropylene | polyolefin | -25ºС से 150ºС | 3 | 5 | 3 |
| टीपीई, टीपीआर, टीपीवी | सैंटोप्रीन | -30ºС से 135ºС | 3 | 5 | 3 |
| पीवीडीएफ | सोलेफ़, किनार | -30ºС से 150ºС | 4 | 4 | 5 |
| ECTFE | हलार | -75ºС से 150ºС | 5 | 5 | 5 |
| ईटीएफई | टेफ़ज़ेल | -100ºС से 150ºС | 5 | 5 | 5 |
| एफईपी | टेफ्लान | -110ºС से 150ºС | 3 | 5 | 5 |
| एमएफए/पीएफए | टेफ्लान | -110ºС से 250ºС | 3 | 5 | 5 |
5=उत्कृष्ट 1=खराब
इनकैप्सुलेटेड इंजेक्शन लाइन की विशेषताएं
डाउनहोल लाइन की अधिकतम सुरक्षा करें
स्थापना के दौरान क्रश प्रतिरोध बढ़ाएँ
घर्षण और पिंचिंग से नियंत्रण रेखा को सुरक्षित रखें
नियंत्रण रेखा की दीर्घकालिक तनाव संक्षारण विफलता को समाप्त करें
क्लैंपिंग प्रोफ़ाइल में सुधार करें
चलाने में आसानी और अतिरिक्त सुरक्षा के लिए एकल या एकाधिक एनकैप्सुलेशन
इनकैप्सुलेशन के अंदर इंजेक्शन लाइन ट्यूबिंग के लिए उपलब्ध मिश्र धातु ग्रेड
| मिश्र धातु ट्यूबिंग |
हाइड्रोलिक नियंत्रण |
रासायनिक इंजेक्शन |
क्लोराइड पिटिंग / दरार संक्षारण प्रतिरोध |
H2S/CO2 प्रतिरोध |
क्लोराइड तनाव संक्षारण क्रैकिंग (एससीसी) प्रतिरोध | यूएनएस/एएसटीएम विशिष्टता |
|
स्टेनलेस 316एल - 170 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | एस31603/ए269 | |||
|
डुप्लेक्स 2205 - 485 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32205/ए789 |
|
डुप्लेक्स 2507 - 550 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32750/ए789 |
|
इंकोलॉय 825 - 240 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन08825/बी704 |
|
इनकोनल 625 - 414 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन06625/बी704 |
मानक एनकैप्सुलेशन प्रोफाइल
| गोल, एकल पंक्ति | वस्तु | मानक आयाम |
 |
1/8'' ओडी लाइन | 0.250'' (6.35 मिमी) व्यास। |
| 1/4'' ओडी लाइन | 0.433'' (11.0 मिमी) व्यास। | |
| 3/8'' ओडी लाइन | 0.535'' (13.6 मिमी) व्यास। | |
| 1/2'' ओडी लाइन | 0.660'' (16.8 मिमी) व्यास। |
| वर्गाकार, एकल रेखा | वस्तु | मानक आयाम |
|
1/8'' ओडी लाइन | 0.250'' x 0.250'' (6.35 मिमी x 6.35 मिमी) |
| 1/4'' ओडी लाइन | 0.433'' x 0.433'' (11.0 मिमी x 11.0 मिमी) | |
| 3/8'' ओडी लाइन | 0.535'' x 0.535'' (13.6 मिमी x 13.6 मिमी) | |
| 1/2'' ओडी लाइन | 0.660'' x 0.660'' (16.8 मिमी x 16.8 मिमी) |
| आयताकार, 2 पंक्तियाँ | वस्तु | मानक आयाम |
|
1/4'' ओडी लाइन |
चौड़ाई: 0.710'' (18.0 मिमी) ऊंचाई: 0.410'' (10.4 मिमी) |
| आयताकार, 3 पंक्तियाँ | वस्तु | मानक आयाम |
|
1/4'' ओडी लाइन |
चौड़ाई: 0.990'' (25.1 मिमी) ऊंचाई: 0.410'' (10.4 मिमी) |
