उत्पाद विवरण:
|
| मिश्र धातु: | एआईएसआई 316 एल, यूएनएस एस 31603 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम A269 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | हाइड्रोलिक उच्च दबाव केशिका टयूबिंग,उच्च दबाव केशिका टयूबिंग AISI,SS316L इनकैप्सुलेटेड नियंत्रण रेखा |
||
1 / 4 '' OD x 0.065 '' WT हाइड्रोलिक लाइन केशिका ट्यूबिंग स्ट्रिंग AISI SS316L से निर्मित
मीलोंग ट्यूब विशेष रूप से सीमलेस और दोबारा खींची गई, वेल्डेड और दोबारा खींची गई कुंडलित टयूबिंग हाइड्रोलिक लाइन बनाती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील्स और निकल मिश्र धातु ग्रेड से बनाई जाती है।टयूबिंग का उपयोग हाइड्रोलिक नियंत्रण लाइनों और रासायनिक इंजेक्शन लाइनों के रूप में किया जाता है, विशेष रूप से तेल और गैस, भूतापीय उद्योग की सेवा के लिए।
हाइड्रोलिक लाइन का विशिष्ट आकार
हाइड्रोलिक लाइनों का बाहरी व्यास मुख्यतः 1/4'' (6.35मिमी), 3/8'' (9.53मिमी) है
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी), 0.083'' (2.11मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
हाइड्रोलिक लाइन का महत्व
प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
ट्यूबिंग कॉइल के रूप में प्रत्येक हाइड्रोलिक लाइन का हाइड्रोस्टैटिक परीक्षण न्यूनतम 15,000 पीएसआई पर किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
हाइड्रोलिक लाइन के लिए आवेदन विवरण
तेल और गैस उद्योग के सभी क्षेत्रों में, रसायनों को प्रक्रिया लाइनों और तरल पदार्थों में इंजेक्ट किया जाता है।तेल क्षेत्र सेवाओं को लें, तो बेहतर स्थिरता के लिए वेलबोर के किनारे फिल्मांकन के लिए रसायनों का उपयोग किया जाता है।पाइपलाइनों में वे निर्माण से बचते हैं और बुनियादी ढांचे को स्वस्थ रखते हैं।
हाइड्रोलिक लाइन की भूमिका
तेल और गैस उद्योग में हम रसायनों को क्रम से इंजेक्ट करते हैं
बुनियादी ढांचे की रक्षा के लिए
प्रक्रियाओं को अनुकूलित करने के लिए
प्रवाह सुनिश्चित करने के लिए
और उत्पादकता में सुधार करना
हाइड्रोलिक लाइन के लिए मिश्र धातु
| मिश्र धातु ट्यूबिंग |
हाइड्रोलिक नियंत्रण |
रासायनिक इंजेक्शन |
क्लोराइड पिटिंग / दरार संक्षारण प्रतिरोध |
H2S/CO2 प्रतिरोध |
क्लोराइड तनाव संक्षारण क्रैकिंग (एससीसी) प्रतिरोध | यूएनएस/एएसटीएम विशिष्टता |
|
स्टेनलेस 316एल - 170 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | एस31603/ए269 | |||
|
डुप्लेक्स 2205 - 485 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32205/ए789 |
|
डुप्लेक्स 2507 - 550 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32750/ए789 |
|
इंकोलॉय 825 - 240 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन08825/बी704 |
|
इनकोनल 625 - 414 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन06625/बी704 |
गुणवत्ता आश्वासन
|
• रसायन • संक्षारण • आयामी • एड़ी प्रवाह • हाइड्रोस्टेटिक |
• बढ़ाव • कठोरता • भड़कना • चपटा करें • अनाज आकार |
• धातुकर्म • सकारात्मक सामग्री पहचान (पीएमआई) • सतह खुरदरापन • तन्यता • उपज |
हाइड्रोलिक लाइन टयूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
हाइड्रोलिक लाइन के लिए AISI 316L
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम |
| % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
मानक तुल्यता
| श्रेणी | यूएनएस नं | यूरो मानदंड | जापानी | |
| नहीं | नाम | जिस | ||
| मिश्र धातु | एएसटीएम/एएसएमई | EN10216-5 | EN10216-5 | जेआईएस जी3463 |
| एआईएसआई 316एल | एस31603 | 1.4404, 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
AISI 316L मोलिब्डेनम और कम कार्बन सामग्री वाला एक ऑस्टेनिटिक क्रोमियम-निकल स्टेनलेस स्टील है।
जंग प्रतिरोध
उच्च सांद्रता और मध्यम तापमान पर कार्बनिक अम्ल
अकार्बनिक एसिड, जैसे फॉस्फोरिक और सल्फ्यूरिक एसिड, मध्यम सांद्रता और तापमान पर।स्टील का उपयोग कम तापमान पर 90% से अधिक सांद्रता वाले सल्फ्यूरिक एसिड में भी किया जा सकता है।
नमक के घोल, जैसे सल्फेट, सल्फाइड और सल्फाइट
कास्टिक वातावरण
ऑस्टेनिटिक स्टील्स तनाव संक्षारण क्रैकिंग के प्रति संवेदनशील होते हैं।यह लगभग 60°C (140°F) से ऊपर के तापमान पर हो सकता है यदि स्टील तन्य तनाव के अधीन है और साथ ही कुछ समाधानों, विशेष रूप से क्लोराइड युक्त समाधानों के संपर्क में आता है।इसलिए ऐसी सेवा शर्तों से बचना चाहिए।उन स्थितियों पर भी विचार किया जाना चाहिए जब संयंत्र बंद कर दिए जाते हैं, क्योंकि तब बनने वाले संघनन से ऐसी स्थितियाँ विकसित हो सकती हैं जो तनाव संक्षारण दरारें और गड्ढे दोनों का कारण बनती हैं।
AISI 316L में कार्बन की मात्रा कम होती है और इसलिए AISI 316 प्रकार के स्टील्स की तुलना में इंटरग्रेनुलर जंग के लिए बेहतर प्रतिरोध होता है।
मिश्र धातु ट्यूबिंग वजन प्रति मीटर (किग्रा)
एआईएसआई 316एल (यूएनएस एस31603)
| आयुध डिपो | डब्ल्यूटी | |||||
| अंश | दशमलव | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
AISI 316L हाइड्रोलिक लाइन गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| स्टेनलेस 316एल | एस31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| स्टेनलेस 316एल | एस31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | 5,800 |
* न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
* न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
* दबाव रेटिंग 100°F (38°C), तटस्थ और स्थिर स्थिति
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

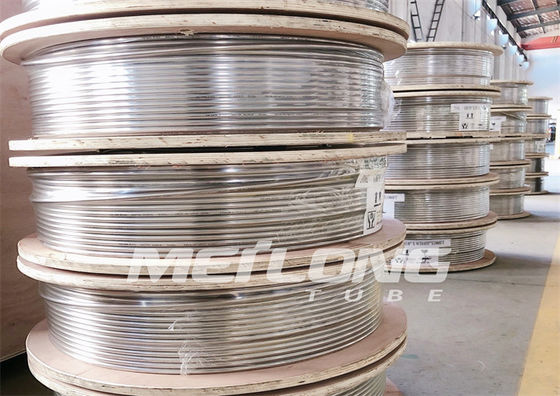

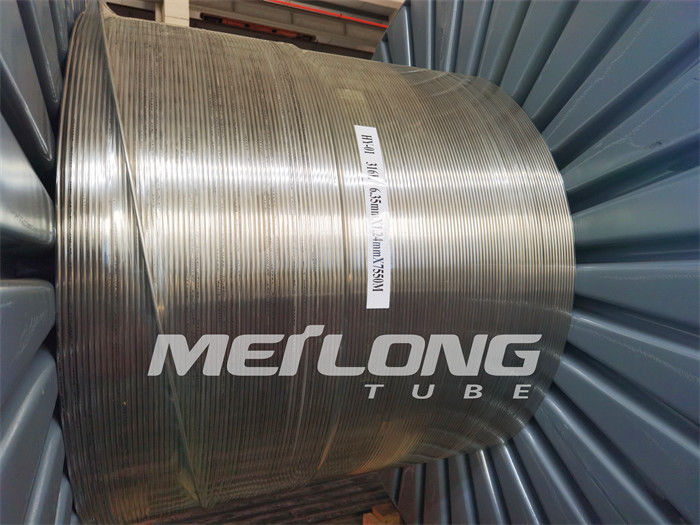

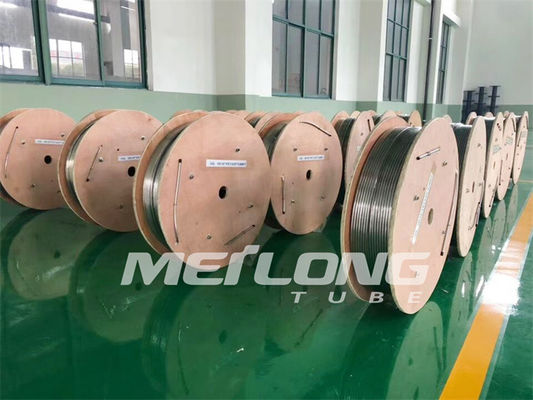

पैकिंग- हाइड्रोलिक लाइन टयूबिंग धातु/लकड़ी के ड्रम या स्पूल पर समतल कुंडलित होती है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
