उत्पाद विवरण:
|
| मिश्र धातु: | डुप्लेक्स 2205, UNS S32205 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम ए 789 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | डुप्लेक्स 2205 स्टेनलेस स्टील कुंडलित ट्यूबिंग,स्टेनलेस स्टील कुंडलित ट्यूबिंग UNS S32205,ISO9001 304 स्टेनलेस स्टील केशिका ट्यूब |
||

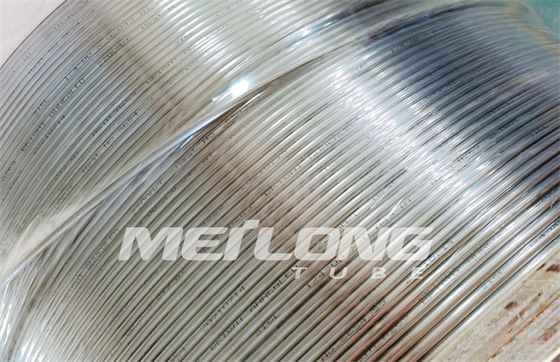

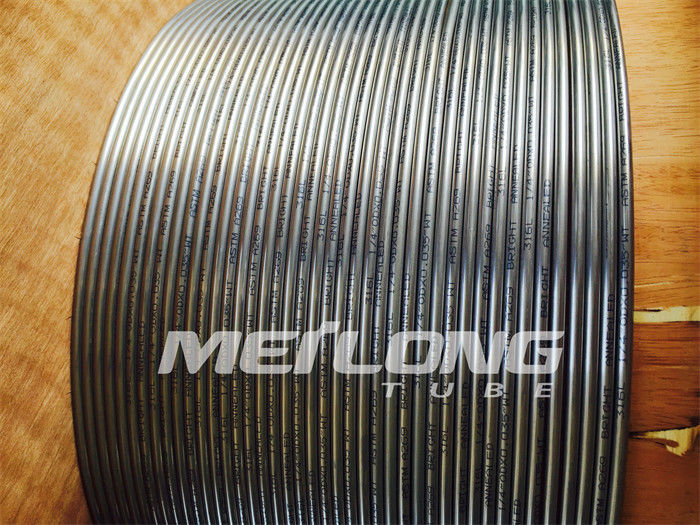

डुप्लेक्स 2205 UNS S32205 कुंडलित ट्यूबिंग हाइड्रोलिक नियंत्रण रेखा केशिका ट्यूबिंग
मीलोंग ट्यूब तेल और गैस क्षेत्र को कुंडलित ट्यूबिंग उत्पादों की एक पूरी श्रृंखला की आपूर्ति करती है, और यह हमारे सबसे महत्वपूर्ण बाजारों में से एक है।तेल, गैस और भूतापीय ऊर्जा उद्योगों की सख्त गुणवत्ता आवश्यकताओं को पूरा करने में हमारे सिद्ध ट्रैक रिकॉर्ड की बदौलत आप हमारे उच्च प्रदर्शन ट्यूबों को कुछ सबसे आक्रामक समुद्री और डाउनहोल स्थितियों में सफलतापूर्वक उपयोग करते हुए पाएंगे।
प्रौद्योगिकी में सुधार ने उन तरीकों की सीमा बढ़ा दी है जिनसे तेल और गैस क्षेत्रों का दोहन किया जा सकता है, और तेजी से परियोजनाओं के लिए स्टेनलेस स्टील नियंत्रण लाइनों की लंबी, निरंतर लंबाई के उपयोग की आवश्यकता होती है।इन्हें हाइड्रोलिक नियंत्रण, उपकरण, रासायनिक इंजेक्शन, नाभि और प्रवाह नियंत्रण सहित विभिन्न अनुप्रयोगों में नियोजित किया जाता है।मीलोंग ट्यूब इन सभी अनुप्रयोगों के लिए उत्पादों की आपूर्ति करती है, और इससे भी अधिक, हमारे ग्राहकों के लिए परिचालन लागत कम करती है और पुनर्प्राप्ति विधियों में सुधार करती है।
ट्यूबलर कंट्रोल लाइन प्रौद्योगिकियों में प्रगति के लिए धन्यवाद, फिक्स्ड और फ्लोटिंग सेंट्रल प्लेटफॉर्म दोनों के लिए डाउनहोल वाल्व और रासायनिक इंजेक्शन सिस्टम को रिमोट और सैटेलाइट कुओं से जोड़ना अब सस्ता और आसान है।हम स्टेनलेस स्टील और निकल मिश्र धातुओं में नियंत्रण लाइनों के लिए कुंडलित टयूबिंग की पेशकश करते हैं।
कुंडलित ट्यूबिंग का विशिष्ट आकार
कुंडलित ट्यूबिंग नियंत्रण लाइनों का बाहरी व्यास मुख्य रूप से 1/4'' (6.35), 3/8'' (9.53 मिमी) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी), 0.083'' (2.11मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
कुंडलित ट्यूबिंग का महत्व
प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक एक ट्यूबिंग कॉइल को न्यूनतम 11,600 पीएसआई पर हाइड्रोस्टैटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
कुंडलित टयूबिंग नियंत्रण रेखा का विवरण
मीलोंग ट्यूब की डाउनहोल नियंत्रण लाइनों का उपयोग मुख्य रूप से तेल, गैस और जल-इंजेक्शन कुओं में हाइड्रॉलिक रूप से संचालित डाउनहोल उपकरणों के लिए संचार नाली के रूप में किया जाता है, जहां अत्यधिक कठोर परिस्थितियों में स्थायित्व और प्रतिरोध की आवश्यकता होती है।इन पंक्तियों को विभिन्न अनुप्रयोगों और डाउनहोल घटकों के लिए कस्टम कॉन्फ़िगर किया जा सकता है।
कुंडलित टयूबिंग नियंत्रण रेखा के लिए मिश्र धातु सामग्री
| मिश्र धातु ट्यूबिंग |
हाइड्रोलिक नियंत्रण |
रासायनिक इंजेक्शन |
क्लोराइड पिटिंग / दरार संक्षारण प्रतिरोध |
H2S/CO2 प्रतिरोध |
क्लोराइड तनाव संक्षारण क्रैकिंग (एससीसी) प्रतिरोध | यूएनएस/एएसटीएम विशिष्टता |
|
स्टेनलेस 316एल - 170 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | एस31603/ए269 | |||
|
डुप्लेक्स 2205 - 485 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32205/ए789 |
|
डुप्लेक्स 2507 - 550 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32750/ए789 |
|
इंकोलॉय 825 - 240 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन08825/बी704 |
|
इनकोनल 625 - 414 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन06625/बी704 |
कुंडलित टयूबिंग नियंत्रण रेखा सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
कुंडलित टयूबिंग हाइड्रोलिक नियंत्रण रेखा के लिए डुप्लेक्स 2205
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम | नाइट्रोजन |
| % | % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | ||||
| 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
मानक तुल्यता
| श्रेणी | यूएनएस नं | यूरो मानक | जापानी | |
| नहीं | नाम | जिस | ||
| मिश्र धातु | एएसटीएम/एएसएमई | EN10216-5 | EN10216-5 | जेआईएस जी3463 |
| 2205 | एस31803 | 1.4462 | X2CrNiMoN22-5-3 | SUS329J3LTB |
डुप्लेक्स 2205 एक नाइट्रोजन संवर्धित डुप्लेक्स स्टेनलेस स्टील है जिसे 300 श्रृंखला स्टेनलेस स्टील्स के साथ आने वाली सामान्य संक्षारण समस्याओं से निपटने के लिए विकसित किया गया था।"डुप्लेक्स" स्टेनलेस स्टील्स के एक परिवार का वर्णन करता है जो न तो पूरी तरह से ऑस्टेनिटिक है, जैसे कि एसएस304 स्टेनलेस, और न ही पूरी तरह से फेरिटिक, जैसे कि एसएस430 स्टेनलेस।2205 डुप्लेक्स स्टेनलेस स्टील की संरचना में निरंतर फेराइट चरण से घिरे ऑस्टेनाइट पूल शामिल हैं।एनील्ड स्थिति में, डुप्लेक्स 2205 में लगभग 40-50% फेराइट होता है।अक्सर वर्क हॉर्स ग्रेड के रूप में जाना जाता है, डुप्लेक्स 2205 स्टेनलेस स्टील्स के डुप्लेक्स परिवार में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला ग्रेड है।
डुप्लेक्स संरचना का लाभ यह है कि यह ऑस्टेनिटिक मिश्र धातु (निर्माण में आसानी और संक्षारण प्रतिरोध) के साथ फेरिटिक मिश्र धातु (तनाव संक्षारण क्रैकिंग प्रतिरोध और उच्च शक्ति) के अनुकूल गुणों को जोड़ती है।
2205 डुप्लेक्स स्टेनलेस स्टील का उपयोग 600 डिग्री फ़ारेनहाइट से कम तापमान तक सीमित होना चाहिए। लंबे समय तक ऊंचा तापमान एक्सपोज़र डुप्लेक्स 2205 स्टेनलेस स्टील को ख़राब कर सकता है।
डुप्लेक्स 2205 कुंडलित टयूबिंग नियंत्रण रेखा का संक्षारण प्रतिरोध
2205 डुप्लेक्स स्टेनलेस स्टील कई अनुप्रयोगों के लिए एक लागत प्रभावी समाधान है जहां 300 श्रृंखला स्टेनलेस स्टील क्लोराइड तनाव जंग क्रैकिंग के लिए अतिसंवेदनशील होते हैं।तनाव संक्षारण क्रैकिंग तब होती है जब स्टेनलेस स्टील्स क्लोराइड युक्त समाधानों के संपर्क में रहते हुए तन्य तनाव के अधीन होते हैं।बढ़ते तापमान से स्टेनलेस स्टील्स में तनाव संक्षारण दरार की संवेदनशीलता भी बढ़ जाती है।
क्रोमियम, मोलिब्डेनम और नाइट्रोजन का संयोजन क्लोराइड पिटिंग और दरार संक्षारण के लिए 2205 का अच्छा प्रतिरोध दर्शाता है।यह प्रतिरोध समुद्री पर्यावरण, खारे पानी, ब्लीचिंग संचालन, बंद लूप जल प्रणालियों और कुछ खाद्य प्रसंस्करण अनुप्रयोगों जैसी सेवाओं के लिए बेहद महत्वपूर्ण है।2205 की उच्च क्रोमियम, मोलिब्डेनम और नाइट्रोजन सामग्री अधिकांश वातावरणों में सामान्य स्टेनलेस स्टील्स, जैसे एसएस 316 एल और एसएस 317 एल से बेहतर संक्षारण प्रतिरोध प्रदान करती है।
मिश्र धातु ट्यूबिंग वजन प्रति मीटर (किग्रा)
डुप्लेक्स 2205 (यूएनएस एस32205)
| आयुध डिपो | डब्ल्यूटी | |||||
| अंश | दशमलव | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0431 | 0.0500 | - | - | - |
| 1/4 | 0.250 | 0.0988 | 0.1195 | 0.1564 | 0.1910 | 0.2200 |
| 3/8 | 0.375 | 0.1542 | 0.1890 | 0.2536 | 0.3200 | 0.3849 |
| 1/2 | 0.500 | 0.2099 | 0.2584 | 0.3509 | 0.4490 | 0.5496 |
| 5/8 | 0.625 | 0.2655 | 0.3280 | 0.4482 | 0.5781 | 0.7143 |
| 3/4 | 0.750 | 0.3210 | 0.3974 | 0.5454 | 0.7071 | 0.8790 |
मिश्र धातु ट्यूबिंग गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| डुप्लेक्स 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| डुप्लेक्स 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
* न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
* न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
* दबाव रेटिंग 100°F (38°C), तटस्थ और स्थिर स्थिति
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

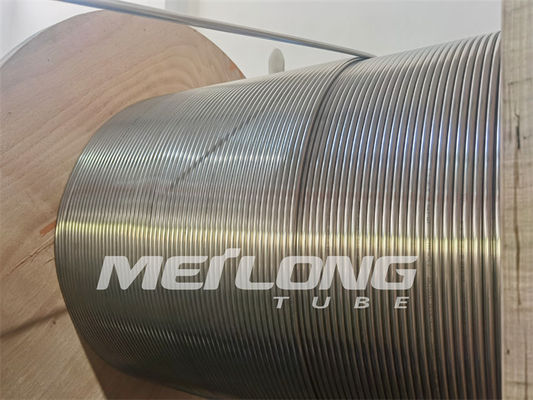

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
