उत्पाद विवरण:
|
| मिश्र धातु: | इंकोलॉय 825, UNS N08825 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम बी 423 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | एनएसीई MR0175 निकल मिश्र धातु टयूबिंग,निकल मिश्र धातु टयूबिंग ISO9001,एनील्ड इंकोनेल 625 टयूबिंग |
||

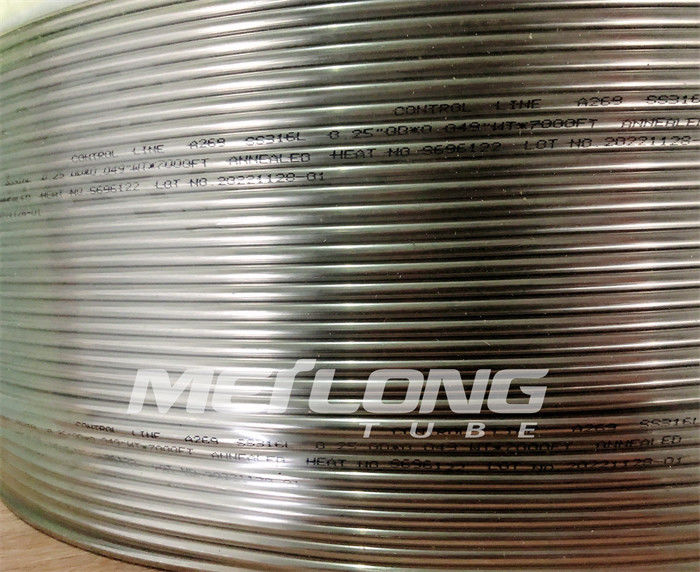

एएसटीएम बी423 इंकोलॉय 825 उच्च तन्यता रासायनिक इंजेक्शन लाइन निकल मिश्र धातु ट्यूबिंग
डाउनहोल तेल और गैस अनुप्रयोगों में उपयोग की जाने वाली इंजेक्शन लाइनों के लिए निर्बाध या वेल्डेड और दोबारा बनाई गई इंजेक्शन लाइनें पसंदीदा निर्माण हैं।हमारी नियंत्रण रेखाओं का उपयोग एससीएसएसवी, केमिकल इंजेक्शन, एडवांस्ड वेल कंप्लीशन्स और गेज अनुप्रयोगों में किया जाता है।हम विभिन्न प्रकार की नियंत्रण रेखाएँ प्रदान करते हैं।(टीआईजी वेल्डेड या लेजर वेल्डेड, और फ्लोटिंग प्लग खींचा गया, और एन्हांसमेंट के साथ लाइनें, सीमलेस प्रकार के लिए हॉट पियर्सिंग प्रक्रिया) विभिन्न प्रक्रियाएं हमें आपके अच्छे समापन को पूरा करने के लिए एक समाधान को अनुकूलित करने की क्षमता प्रदान करती हैं।
इंजेक्शन लाइन का विशिष्ट आकार
नियंत्रण रेखाओं का बाहरी व्यास मुख्यतः 3/8'' (9.53 मिमी) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
परिशुद्धता विनिर्माण
मीलोंग ट्यूब कुल 20,000 वर्ग मीटर की इमारतों के एक परिसर से संचालित होती है।
प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक ट्यूबिंग कॉइल को लक्षित दबाव के साथ हाइड्रोस्टैटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
गुणवत्ता नियंत्रण क्षमताएँ
|
रासायनिक जंग आकार एड़ी प्रवाह बढ़ाव |
चमक समतल अनाज आकार कठोरता हीड्रास्टाटिक |
धातुकर्म सकारात्मक सामग्री पहचान (पीएमआई) सतह खुरदरापन लचीला उपज |
टयूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
आयामी सहिष्णुता
|
एएसटीएम बी423 / एएसएमई एसबी423, इंकोलॉय 825, यूएनएस एन08825 एएसटीएम बी751/एएसएमई एसबी751 |
||
| आकार आयुध डिपो | सहनशीलता आयुध डिपो | सहनशीलता WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 मिमी) 5/8≤OD≤1'' (15.88≤OD≤25.4 मिमी) |
±0.004'' (±0.10 मिमी) ±0.0075'' (±0.19 मिमी) |
±12.5% ±12.5% |
मीलोंग मानक
| आकार आयुध डिपो | सहनशीलता आयुध डिपो | सहनशीलता WT |
|
1/8''≤OD<5/8'' (3.18≤OD<15.88 मिमी) 5/8≤OD≤1'' (15.88≤OD≤25.4 मिमी) |
±0.004'' (±0.10 मिमी) ±0.004'' (±0.10 मिमी) |
±10% ±8% |
उष्मा उपचार
कम करने वाले वातावरण के साथ ऑफ-मिल भट्टी में निर्दिष्ट यांत्रिक गुणों और संक्षारण प्रतिरोध को प्राप्त करने के लिए टयूबिंग को गर्मी से उपचारित किया जाता है।
एसएसएसवी के लिए आवेदन विवरण
सुरक्षा वाल्व एक वाल्व है जो आपके उपकरण के रक्षक के रूप में कार्य करता है।सुरक्षा वाल्व आपके दबाव वाहिकाओं को होने वाले नुकसान को रोक सकते हैं और यहां तक कि दबाव वाहिकाओं में स्थापित होने पर आपकी सुविधा में विस्फोट को भी रोक सकते हैं।
सुरक्षा वाल्व एक प्रकार का वाल्व होता है जो वाल्व डिस्क को खोलने और तरल पदार्थ को डिस्चार्ज करने के लिए वाल्व के इनलेट पक्ष का दबाव पूर्व निर्धारित दबाव तक बढ़ने पर स्वचालित रूप से सक्रिय हो जाता है।सुरक्षा वाल्व प्रणाली को विफल-सुरक्षित बनाने के लिए डिज़ाइन किया गया है ताकि किसी भी प्रणाली की विफलता या सतह उत्पादन-नियंत्रण सुविधाओं को नुकसान होने की स्थिति में वेलबोर को अलग किया जा सके।
ज्यादातर मामलों में, सतह पर प्राकृतिक प्रवाह में सक्षम सभी कुओं को बंद करने का एक साधन होना अनिवार्य है।एक उपसतह सुरक्षा वाल्व (एसएसएसवी) की स्थापना यह आपातकालीन बंद करने की क्षमता प्रदान करेगी।सुरक्षा प्रणालियों को सतह पर स्थित नियंत्रण कक्ष से विफलता-सुरक्षित सिद्धांत पर संचालित किया जा सकता है।
SCSSV को ¼” स्टेनलेस स्टील नियंत्रण लाइन द्वारा नियंत्रित किया जाता है जो कि कुएं की टयूबिंग स्ट्रिंग के बाहर से जुड़ा होता है और उत्पादन टयूबिंग स्थापित होने पर स्थापित किया जाता है।वेलहेड दबाव के आधार पर, वाल्व को खुला रखने के लिए नियंत्रण रेखा पर 10,000 पीएसआई तक रखना आवश्यक हो सकता है।
अन्य अनुप्रयोगों
रासायनिक इंजेक्शन के लिए केशिका कुंडलित मिश्र धातु ट्यूबिंग
समुद्र के भीतर सुरक्षा वाल्वों के लिए नंगे और इनकैप्सुलेटेड हाइड्रोलिक नियंत्रण लाइन कुंडलित मिश्र धातु टयूबिंग
वेग स्ट्रिंग्स, वर्क स्ट्रिंग्स, और स्टील ट्यूब नाभि
भूतापीय कुंडलित मिश्र धातु ट्यूबिंग
इंजेक्शन लाइनों के लिए मिश्र धातुएँ
| मिश्र धातु ट्यूबिंग |
हाइड्रोलिक नियंत्रण |
रासायनिक इंजेक्शन |
क्लोराइड पिटिंग / दरार संक्षारण प्रतिरोध |
H2S/CO2 प्रतिरोध |
क्लोराइड तनाव संक्षारण क्रैकिंग (एससीसी) प्रतिरोध | यूएनएस/एएसटीएम विशिष्टता |
|
स्टेनलेस 316एल - 170 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | एस31603/ए269 | |||
|
डुप्लेक्स 2205 - 485 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32205/ए789 |
|
डुप्लेक्स 2507 - 550 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32750/ए789 |
|
इंकोलॉय 825 - 240 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन08825/बी704 |
|
इनकोनल 625 - 414 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन06625/बी704 |
इंकोलॉय 825 इंजेक्शन लाइन केशिका ट्यूबिंग की रासायनिक संरचना
| निकल | क्रोमियम | लोहा | मोलिब्डेनम | कार्बन | मैंगनीज | सिलिकॉन | गंधक | अल्युमीनियम | टाइटेनियम | ताँबा |
| % | % | % | % | % | % | % | % | % | % | % |
| मि. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | |||||
| 38.0-46.0 | 19.5-23.5 | 22.0 | 2.5-3.5 | 0.05 | 1.0 | 0.5 | 0.03 | 0.2 | 0.6-1.2 | 1.5-3.0 |
इंकोलॉय मिश्र धातु 825 मोलिब्डेनम और तांबे के मिश्रण के साथ एक निकल-लौह-क्रोमियम मिश्र धातु है।
इंकोलॉय 825 इंजेक्शन लाइन ट्यूबिंग वजन प्रति मीटर (किलो)
इंकोलॉय 825 (यूएनएस एन08825)
| आयुध डिपो | डब्ल्यूटी | |||||
| अंश | दशमलव | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0446 | 0.0517 | - | - | - |
| 1/4 | 0.250 | 0.1022 | 0.1237 | 0.1916 | 0.1977 | 0.2277 |
| 3/8 | 0.375 | 0.1596 | 0.1955 | 0.2624 | 0.3311 | 0.3983 |
| 1/2 | 0.500 | 0.2172 | 0.2674 | 0.3631 | 0.4646 | 0.5688 |
| 5/8 | 0.625 | 0.2748 | 0.3394 | 0.4638 | 0.5982 | 0.7392 |
| 3/4 | 0.750 | 0.3322 | 0.4112 | 0.5644 | 0.7317 | 0.9096 |
इंकोलॉय 825 केशिका ट्यूबिंग इंजेक्शन लाइन गुण
निर्बाध और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| इंकोलॉय 825 | एन08825 | 1/8 | 0.125 | 0.028 | 12,389 | 45,914 | 11,266 | 14,500 |
| इंकोलॉय 825 | एन08825 | 1/8 | 0.125 | 0.035 | 15,486 | 57,392 | 14,083 | 17,400 |
| इंकोलॉय 825 | एन08825 | 1/4 | 0.250 | 0.035 | 7,281 | 26,992 | 8,427 | 8,700 |
| इंकोलॉय 825 | एन08825 | 1/4 | 0.250 | 0.049 | 10,518 | 38,957 | 10,979 | 11,600 |
| इंकोलॉय 825 | एन08825 | 1/4 | 0.250 | 0.065 | 14,335 | 53,127 | 13,445 | 16,675 |
| इंकोलॉय 825 | एन08825 | 3/8 | 0.375 | 0.035 | 4,683 | 17,347 | 5,918 | 5,075 |
| इंकोलॉय 825 | एन08825 | 3/8 | 0.375 | 0.049 | 6,720 | 24,903 | 7,919 | 7,250 |
| इंकोलॉय 825 | एन08825 | 3/8 | 0.375 | 0.065 | 9,214 | 34,142 | 10,022 | 10,150 |
| इंकोलॉय 825 | एन08825 | 3/8 | 0.375 | 0.083 | 12,018 | 44,526 | 12,174 | 13,775 |
| इंकोलॉय 825 | एन08825 | 1/2 | 0.500 | 0.049 | 4,912 | 18,173 | 6,164 | 5,800 |
| इंकोलॉय 825 | एन08825 | 1/2 | 0.500 | 0.065 | 6,701 | 24,831 | 7,905 | 7,250 |
| इंकोलॉय 825 | एन08825 | 1/2 | 0.500 | 0.083 | 8,740 | 32,382 | 9,736 | 10,150 |
| इंकोलॉय 825 | एन08825 | 5/8 | 0.625 | 0.049 | 3,930 | 14,538 | 4,931 | 4,350 |
| इंकोलॉय 825 | एन08825 | 5/8 | 0.625 | 0.065 | 5,361 | 19,865 | 6,324 | 5,800 |
| इंकोलॉय 825 | एन08825 | 5/8 | 0.625 | 0.083 | 6,846 | 25,367 | 8,076 | 7,975 |
| इंकोलॉय 825 | एन08825 | 3/4 | 0.750 | 0.049 | 3,273 | 12,110 | 4,108 | 3,625 |
| इंकोलॉय 825 | एन08825 | 3/4 | 0.750 | 0.065 | 4,466 | 16,547 | 5,268 | 5,075 |
| इंकोलॉय 825 | एन08825 | 3/4 | 0.750 | 0.083 | 5,703 | 21,131 | 6,727 | 6,525 |
* न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
* न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
* दबाव रेटिंग 100°F (38°C), तटस्थ और स्थिर स्थिति
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

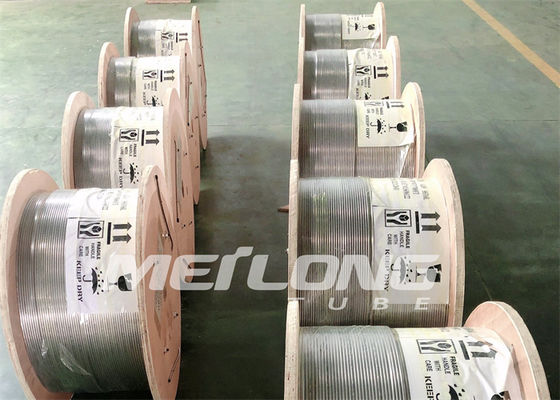

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
