उत्पाद विवरण:
|
| मिश्र धातु: | UNS S32205, डुप्लेक्स 2205 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम ए 789 | आकार: | तंग आयामी सहनशीलता |
| कैप्सूलीकरण: | टीपीवी | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | डुप्लेक्स 2205 एनकैप्सुलेटेड कंट्रोल लाइन,एनकैप्सुलेटेड कंट्रोल लाइन 0.5 इंच,स्टेनलेस कॉइल ट्यूबिंग 0.065 इंच |
||

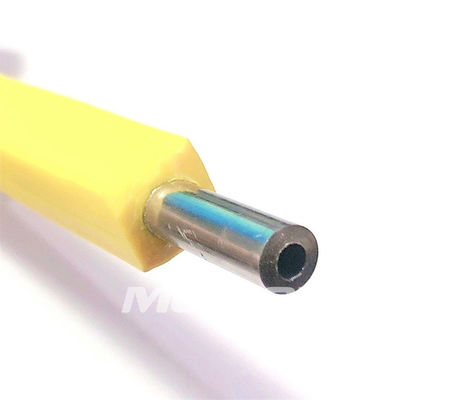

डुप्लेक्स 2205 कैपिलरी ट्यूब सैंटोप्रीन टीपीवी इनकैप्सुलेटेड कंट्रोल लाइन 1/2'' ओडी x 0.065'' डब्ल्यूटी

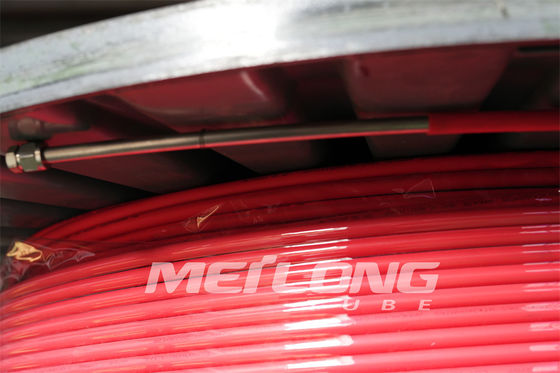

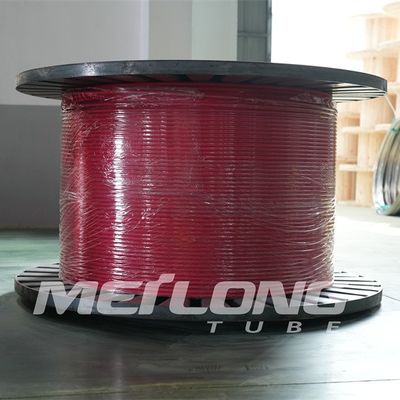

मीलोंग ट्यूब उपसतह अनुप्रयोगों के लिए या तो वेल्डेड या सीमलेस हाइड्रोलिक नियंत्रण लाइनें बनाती है।हाइड्रोलिक नियंत्रण लाइन मुख्य रूप से पांच सामग्रियों, अलग-अलग दीवार की मोटाई और कामकाजी दबाव रेटिंग की एक विस्तृत श्रृंखला में उपलब्ध है।सटीक लंबाई की आवश्यकताओं के अनुसार लाइन को स्पूल पर आपूर्ति की जाती है।अनुरोध पर, हाइड्रॉलिक रूप से इसका दबाव परीक्षण किया जाता है, नाइट्रोजन गैस या स्वच्छ तेल तरल से शुद्ध किया जाता है, और शिपिंग से पहले दोनों सिरों पर सील कर दिया जाता है।
वेल्डेड हाइड्रोलिक नियंत्रण लाइन एएसटीएम विनिर्देशों के अनुसार फ्लोटिंग प्लग है और किसी भी लंबाई में उपलब्ध है।हाइड्रोलिक नियंत्रण लाइनों के लिए सामग्री प्रकारों में स्टेनलेस स्टील टीपी316एल शामिल है जो मीठे से मध्यम संक्षारक वातावरण के लिए उपयुक्त है, डुप्लेक्स स्टेनलेस स्टील 2205, सुपर डुप्लेक्स स्टेनलेस स्टील 2507, निकल मिश्र धातु इनकोलॉय 825 और इनकोनेल 625 गंभीर रूप से संक्षारक वातावरण और उच्च कामकाजी दबाव और तापमान के लिए उपयुक्त हैं। .नियंत्रण प्रणाली के तरल पदार्थ नियंत्रण रेखा के वातावरण और परिचालन तापमान के अनुकूल होने चाहिए।
स्थापना के दौरान अतिरिक्त क्रश और घर्षण प्रतिरोध प्रदान करने के लिए, जहां अनुरोध किया गया है, नियंत्रण रेखा एनकैप्सुलेशन भी उपलब्ध है।एनकैप्सुलेशन सामग्री को अच्छी तरह से तरल पदार्थ और तापमान आवश्यकताओं के साथ संगतता के लिए मिलान किया जाना चाहिए।
हाइड्रोलिक कंट्रोल लाइन्स, सिंगल लाइन एनकैप्सुलेशन, डुअल-लाइन एनकैप्सुलेशन (फ्लैटपैक), ट्रिपल-लाइन एनकैप्सुलेशन (फ्लैटपैक) जैसे डाउनहोल घटकों का एनकैप्सुलेशन डाउनहोल अनुप्रयोगों में प्रचलित हो गया है।प्लास्टिक का आवरण कई लाभ प्रदान करता है जो सफल समापन सुनिश्चित करने में मदद करता है।
एनकैप्सुलेशन लाइनों को खरोंच, डेंट और संभवतः छेद में चलते समय कुचलने से बचाने के लिए एक सुरक्षात्मक परत प्रदान करता है।
कई घटकों का एनकैप्सुलेशन (फ्लैट पैक) एक समेकन प्रदान करता है जो कई एकल घटकों को तैनात करने के लिए आवश्यक उपकरण और कर्मियों को कम करने में मदद करेगा।कई मामलों में, एक फ्लैट पैक अनिवार्य है क्योंकि रिग स्थान सीमित हो सकता है।
एनकैप्सुलेशन धातु से धातु के संपर्क में रहता है।
एनकैप्सुलेशन छेद में रहते हुए अंतर्निहित घटकों को सुरक्षा प्रदान कर सकता है जैसे कि लाइनें जो रेत के पार हो सकती हैं या संभवतः गैस की उच्च दर के संपर्क में हो सकती हैं।
टीपीवी एनकैप्सुलेटेड नियंत्रण लाइनों के लिए कक्षीय वेल्ड से मुक्त
हाइड्रोलिक नियंत्रण रेखाएँ अनुप्रयोग की लंबाई के आधार पर कच्चे माल के अधीन होती हैं।हमारे उद्योग में ऑर्बिटल वेल्ड अनावश्यक हो गए हैं, साथ ही पूर्णताएं अक्सर मिल द्वारा उत्पादित कॉइल की मानक उपज से अधिक होती हैं।हमारा सीम-वेल्डेड टयूबिंग उत्पादन टंगस्टन इनर्ट गैस (टीआईजी) वेल्डिंग मशीनों और लेजर वेल्डिंग मशीनों का उपयोग करता है।यह प्रक्रिया ऑपरेटर को दोहराने योग्य, उच्च-गुणवत्ता वाला वेल्ड करने के लिए उपकरण देती है।हमारे वर्तमान उपकरण, कोल्ड-ड्राइंग मशीनों के साथ मिलकर हमें 1/8" - 1" की OD आकार रेंज और 0.028" -0.095" की दीवार की मोटाई का उत्पादन करने की अनुमति देते हैं।टयूबिंग उत्पादों के लिए सामान्य मिश्र धातुएँ 316L, 2205, 2507, 825, 625 और मोनेल 400 हैं।
एनडीटी
हम अपने उत्पादों की अखंडता को मान्य करने के लिए विभिन्न प्रकार के परीक्षण करते हैं।
एड़ी वर्तमान परीक्षण
दबाव परीक्षण
तरल - विभिन्न विशिष्टताओं वाले टयूबिंग के लिए विभिन्न प्रकार की क्षमताएं।
मानक एवं अनुमोदन
नियंत्रण रेखाएँ प्रत्येक विशिष्ट सामग्री के लिए लागू एएसटीएम मानकों के अनुसार निर्मित की जाती हैं।
ट्यूबों को ग्राहक की आवश्यकताओं के अनुसार और उपयुक्त NAS/SAE मानकों के अनुसार फ्लश, भरा और फ़िल्टर किया जा सकता है।
डिज़ाइन एवं निर्माण
- सिंगल लाइन के लिए एनकैप्सुलेशन
- ग्राहक एप्लिकेशन के अनुरूप एनकैप्सुलेशन प्रोफाइल
- कस्टम लाइन मार्किंग
- आवेदन सामग्री की पूरी श्रृंखला
डुप्लेक्स स्टेनलेस स्टील नियंत्रण लाइनों के लिए एनकैप्सुलेशन सामग्री
| एमएससीएल नाम | उद्योग का नाम | तापमान की रेंज | घर्षण प्रतिरोध | ब्राइन्स का प्रतिरोध | हाइड्रोकार्बन का प्रतिरोध |
| नायलॉन 11 | रिलसन 11, नायलॉन 11, पॉलियामाइड | -60ºС से 135ºС | 5 | 3 | 5 |
| polypropylene | polyolefin | -25ºС से 150ºС | 3 | 5 | 3 |
| टीपीई, टीपीआर, टीपीवी | सैंटोप्रीन | -30ºС से 135ºС | 3 | 5 | 3 |
| पीवीडीएफ | सोलेफ़, किनार | -30ºС से 150ºС | 4 | 4 | 5 |
| ECTFE | हलार | -75ºС से 150ºС | 5 | 5 | 5 |
| ईटीएफई | टेफ़ज़ेल | -100ºС से 150ºС | 5 | 5 | 5 |
| एफईपी | टेफ्लान | -110ºС से 150ºС | 3 | 5 | 5 |
| एमएफए/पीएफए | टेफ्लान | -110ºС से 250ºС | 3 | 5 | 5 |
5=उत्कृष्ट 1=खराब
इनकैप्सुलेटेड नियंत्रण रेखा की विशेषताएं
डाउनहोल लाइन की अधिकतम सुरक्षा करें
स्थापना के दौरान क्रश प्रतिरोध बढ़ाएँ
घर्षण और पिंचिंग से नियंत्रण रेखा को सुरक्षित रखें
नियंत्रण रेखा की दीर्घकालिक तनाव संक्षारण विफलता को समाप्त करें
क्लैंपिंग प्रोफ़ाइल में सुधार करें
चलाने में आसानी और अतिरिक्त सुरक्षा के लिए एकल या एकाधिक एनकैप्सुलेशन
एनकैप्सुलेशन के अंदर नियंत्रण रेखा टयूबिंग के लिए उपलब्ध मिश्र धातु ग्रेड
| मिश्र धातु ट्यूबिंग |
हाइड्रोलिक नियंत्रण |
रासायनिक इंजेक्शन |
क्लोराइड पिटिंग / दरार संक्षारण प्रतिरोध |
H2S/CO2 प्रतिरोध |
क्लोराइड तनाव संक्षारण क्रैकिंग (एससीसी) प्रतिरोध | यूएनएस/एएसटीएम विशिष्टता |
|
स्टेनलेस 316एल - 170 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | एस31603/ए269 | |||
|
डुप्लेक्स 2205 - 485 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32205/ए789 |
|
डुप्लेक्स 2507 - 550 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32750/ए789 |
|
इंकोलॉय 825 - 240 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन08825/बी704 |
|
इनकोनल 625 - 414 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन06625/बी704 |
मानक एनकैप्सुलेशन प्रोफाइल
| गोल, एकल पंक्ति | वस्तु | मानक आयाम |
 |
1/8'' ओडी लाइन | 0.250'' (6.35 मिमी) व्यास। |
| 1/4'' ओडी लाइन | 0.433'' (11.0 मिमी) व्यास। | |
| 3/8'' ओडी लाइन | 0.535'' (13.6 मिमी) व्यास। | |
| 1/2'' ओडी लाइन | 0.660'' (16.8 मिमी) व्यास। |
| वर्गाकार, एकल रेखा | वस्तु | मानक आयाम |
|
1/8'' ओडी लाइन | 0.250'' x 0.250'' (6.35 मिमी x 6.35 मिमी) |
| 1/4'' ओडी लाइन | 0.433'' x 0.433'' (11.0 मिमी x 11.0 मिमी) | |
| 3/8'' ओडी लाइन | 0.535'' x 0.535'' (13.6 मिमी x 13.6 मिमी) | |
| 1/2'' ओडी लाइन | 0.660'' x 0.660'' (16.8 मिमी x 16.8 मिमी) |
| आयताकार, 2 पंक्तियाँ | वस्तु | मानक आयाम |
|
1/4'' ओडी लाइन |
चौड़ाई: 0.710'' (18.0 मिमी) ऊंचाई: 0.410'' (10.4 मिमी) |
| आयताकार, 3 पंक्तियाँ | वस्तु | मानक आयाम |
|
1/4'' ओडी लाइन |
चौड़ाई: 0.990'' (25.1 मिमी) ऊंचाई: 0.410'' (10.4 मिमी) |
डुप्लेक्स स्टेनलेस स्टील 2205 नियंत्रण रेखा ट्यूबिंग गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| डुप्लेक्स 2205 | S32205 | 1/8 | 0.125 | 0.028 | 15,544 | 41,704 | 15,544 | 17,400 |
| डुप्लेक्स 2205 | S32205 | 1/8 | 0.125 | 0.035 | 19,430 | 52,130 | 19,430 | 21,025 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.035 | 9,715 | 26,065 | 9,715 | 10,875 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.049 | 13,631 | 31,784 | 12,821 | 14,500 |
| डुप्लेक्स 2205 | S32205 | 1/4 | 0.250 | 0.065 | 18,076 | 40,182 | 15,824 | 19,575 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.035 | 6,492 | 22,226 | 6,786 | 7,250 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.049 | 9,082 | 25,230 | 9,156 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.065 | 12,056 | 29,302 | 11,629 | 13,050 |
| डुप्लेक्स 2205 | S32205 | 3/8 | 0.375 | 0.083 | 15,382 | 34,858 | 14,087 | 16,675 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.049 | 6,815 | 22,574 | 7,095 | 7,250 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.065 | 9,038 | 25,172 | 9,126 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 1/2 | 0.500 | 0.083 | 11,540 | 28,536 | 11,217 | 13,050 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.049 | 5,446 | 21,147 | 5,785 | 5,800 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.065 | 7,213 | 23,038 | 7,492 | 7,975 |
| डुप्लेक्स 2205 | S32205 | 5/8 | 0.625 | 0.083 | 9,229 | 31,216 | 9,288 | 10,150 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.049 | 4,534 | 20,265 | 4,887 | 5,075 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.065 | 6,020 | 21,738 | 6,344 | 6,525 |
| डुप्लेक्स 2205 | S32205 | 3/4 | 0.750 | 0.083 | 7,684 | 23,560 | 7,919 | 8,700 |
न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
100°F (38°C) पर दबाव रेटिंग, तटस्थ और स्थिर स्थितियाँ
