उत्पाद विवरण:
|
| मिश्र धातु: | TP316L, UNS S31603 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम A269 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | टीपी316एल स्टेनलेस स्टील कुंडलित ट्यूबिंग,एएसटीएम ए269 स्टेनलेस स्टील कुंडलित ट्यूबिंग,रासायनिक इंजेक्शन लाइन 3/8'' |
||
आकार 3 / 8 '' OD x 0.065 '' WT के साथ निरंतर लंबाई वाली रासायनिक इंजेक्शन लाइन कुंडलित ट्यूबिंग
तेल और गैस उद्योग की अपस्ट्रीम प्रक्रियाओं में मुख्य चुनौतियों में से एक पाइपलाइन और प्रक्रिया उपकरणों को वैक्स, स्केलिंग और डामर जमाव से बचाना है।प्रवाह आश्वासन में शामिल इंजीनियरिंग अनुशासन उन आवश्यकताओं को मैप करने में एक आवश्यक भूमिका निभाते हैं जो पाइपलाइन या प्रक्रिया उपकरण अवरोध के कारण उत्पादन के नुकसान को कम करते हैं या रोकते हैं।मीलोंग ट्यूब से कुंडलित ट्यूबिंग को नाभि पर लगाया जाता है और रासायनिक इंजेक्शन प्रणाली एक इष्टतम प्रवाह आश्वासन पर रासायनिक भंडारण और वितरण में प्रभावी भूमिका निभाती है।
हमारी टयूबिंग को तेल और गैस निष्कर्षण के उद्योगों में विशेष रूप से समुद्र के नीचे की स्थितियों में उपयोग करने के लिए अखंडता और गुणवत्ता की विशेषता है।
मीलोंग ट्यूब विभिन्न प्रकार के अपस्ट्रीम तेल और गैस और भू-तापीय अनुप्रयोगों के लिए संक्षारण प्रतिरोधी मिश्र धातु हाइड्रोलिक नियंत्रण लाइन टयूबिंग उत्पाद बनाती है।मीलोंग ट्यूब के पास उद्योग और ग्राहक-विशिष्ट आवश्यकताओं के लिए डुप्लेक्स, निकल मिश्र धातु और स्टेनलेस स्टील ग्रेड से कुंडलित टयूबिंग का उत्पादन करने का व्यापक अनुभव है।
आवेदन
उत्पादित द्रव प्रवाह को सुनिश्चित करने और अपने उत्पादन बुनियादी ढांचे को प्लगिंग और जंग से बचाने के लिए, आपको अपने उत्पादन रासायनिक उपचार के लिए विश्वसनीय इंजेक्शन लाइनों की आवश्यकता है।मीलोंग ट्यूब से रासायनिक इंजेक्शन लाइनें आपके उत्पादन उपकरण और लाइनों की डाउनहोल और सतह दोनों पर दक्षता बढ़ाने में मदद करती हैं।
कुंडलित ट्यूबिंग का महत्व
प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक एक ट्यूबिंग कॉइल को न्यूनतम 11,600 पीएसआई पर हाइड्रोस्टैटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
इंजेक्शन लाइनों के लिए वैक्यूम एनीलिंग
मीलोंग ट्यूब निर्माण के दौरान नियंत्रण रेखाओं और रासायनिक इंजेक्शन लाइनों की आंतरिक सतह और बाहरी सतह की सफाई सुनिश्चित करने के लिए विशेष ध्यान रखती है।वैक्यूम एनीलिंग धातु ऑक्साइड की अस्थिरता और किसी भी अवशिष्ट घटते सॉल्वैंट्स या ड्राइंग स्नेहक को हटाने को सुनिश्चित करता है।हमारे मिश्र धातु टयूबिंग की वैक्यूम एनीलिंग एक चमकदार, कॉस्मेटिक रूप से आकर्षक सतह के साथ-साथ उत्कृष्ट यांत्रिक गुणों को सुनिश्चित करती है।
रासायनिक इंजेक्शन लाइन कुंडलित ट्यूबिंग के लिए मिश्र धातु
| ऑस्टेनिटिक: | 316एल | एएसटीएम ए-269 |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
एएसटीएम ए-789 एएसटीएम ए-789 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एएसटीएम बी-704;एएसटीएम बी-423 एएसटीएम बी-704;एएसटीएम बी-444 |
कुंडलित ट्यूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
गुणवत्ता आश्वासन के लिए परीक्षण
|
एड़ी प्रवाह सतह खुरदरापन हीड्रास्टाटिक आयामी विश्लेषण अनाज आकार रॉकवेल कठोरता |
नम्य होने की क्षमता तन्यता ताकत बढ़ाव कठोरता सकारात्मक सामग्री पहचान (पीएमआई) संक्षारण प्रतिरोध परीक्षण |
रासायनिक इंजेक्शन लाइन कुंडलित ट्यूबिंग के लिए TP316L
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम |
| % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | |||
| 0.035 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
TP316L मोलिब्डेनम और कम कार्बन सामग्री वाला एक ऑस्टेनिटिक क्रोमियम-निकल स्टेनलेस स्टील है।
डाउन होल अनुप्रयोगों के लिए उपयुक्त संक्षारण प्रतिरोध
उच्च सांद्रता और मध्यम तापमान पर कार्बनिक अम्ल
अकार्बनिक एसिड, जैसे फॉस्फोरिक और सल्फ्यूरिक एसिड, मध्यम सांद्रता और तापमान पर।स्टील का उपयोग कम तापमान पर 90% से अधिक सांद्रता वाले सल्फ्यूरिक एसिड में भी किया जा सकता है।
नमक के घोल, जैसे सल्फेट, सल्फाइड और सल्फाइट
ऑस्टेनिटिक स्टील्स तनाव संक्षारण क्रैकिंग के प्रति संवेदनशील होते हैं।यह लगभग 60°C (140°F) से ऊपर के तापमान पर हो सकता है यदि स्टील तन्य तनाव के अधीन है और साथ ही कुछ समाधानों, विशेष रूप से क्लोराइड युक्त समाधानों के संपर्क में आता है।इसलिए ऐसी सेवा शर्तों से बचना चाहिए।उन स्थितियों पर भी विचार किया जाना चाहिए जब संयंत्र बंद कर दिए जाते हैं, क्योंकि तब बनने वाले संघनन से ऐसी स्थितियाँ विकसित हो सकती हैं जो तनाव संक्षारण दरारें और गड्ढे दोनों का कारण बनती हैं।
TP316L में कार्बन की मात्रा कम होती है और इसलिए TP316 प्रकार के स्टील्स की तुलना में इंटरग्रेनुलर जंग के लिए बेहतर प्रतिरोध होता है।
मिश्र धातु ट्यूबिंग वजन प्रति मीटर (किग्रा)
एएसटीएम टीपी316एल (यूएनएस एस31603)
| आयुध डिपो | डब्ल्यूटी | |||||
| अंश | दशमलव | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0442 | 0.0512 | - | - | - |
| 1/4 | 0.250 | 0.1012 | 0.1225 | 0.1603 | 0.1957 | 0.2255 |
| 3/8 | 0.375 | 0.1580 | 0.1936 | 0.2598 | 0.3278 | 0.3944 |
| 1/2 | 0.500 | 0.2150 | 0.2647 | 0.3595 | 0.4600 | 0.5631 |
| 5/8 | 0.625 | 0.2720 | 0.3360 | 0.4592 | 0.5923 | 0.7319 |
| 3/4 | 0.750 | 0.3289 | 0.4072 | 0.5588 | 0.7244 | 0.9006 |
मिश्र धातु कुंडलित ट्यूबिंग गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| स्टेनलेस 316एल | एस31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| स्टेनलेस 316एल | एस31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | 5,800 |
* न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
* न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
* दबाव रेटिंग 100°F (38°C), तटस्थ और स्थिर स्थिति
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

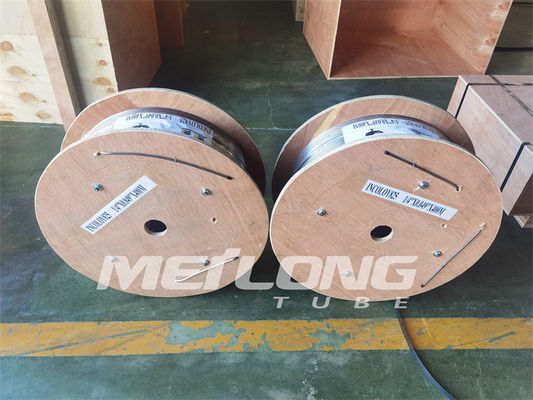

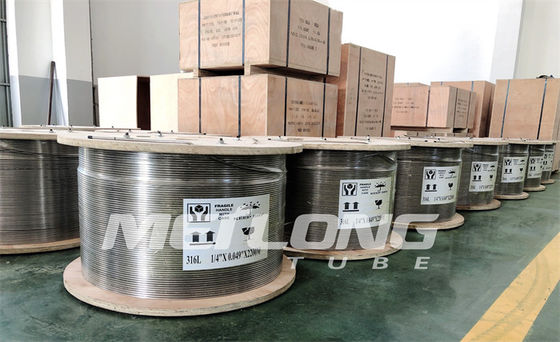

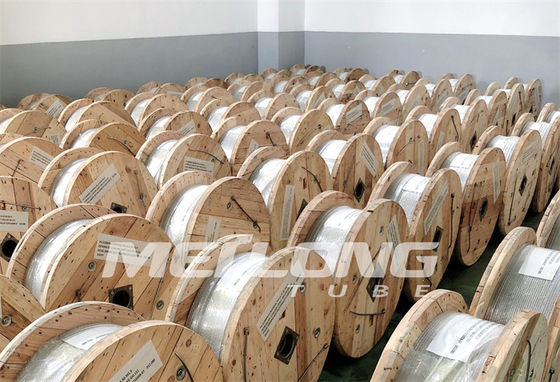

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
