उत्पाद विवरण:
|
| मिश्र धातु: | सुपर डुप्लेक्स 2507, UNS S32750 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम ए 789 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | एफईपी केमिकल इंजेक्शन लाइन,टीपी316एल केमिकल इंजेक्शन लाइन,हाइड्रोलिक कंट्रोल लाइन एएसटीएम ए789 |
||

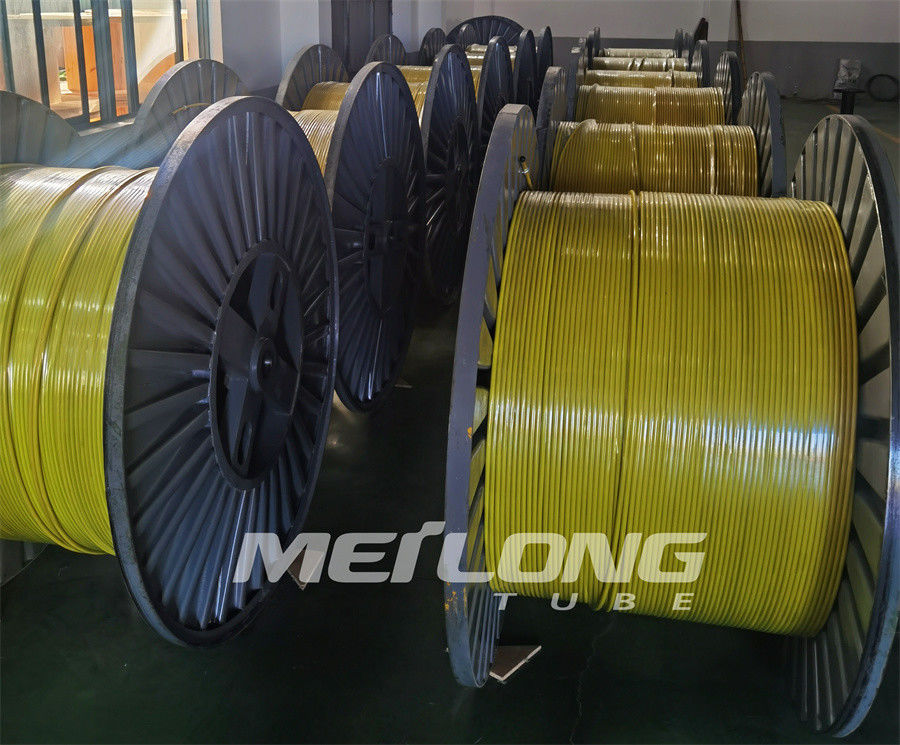

डाउनहोल केमिकल इंजेक्शन के लिए सिंगल ट्यूब के साथ एफईपी इनकैप्सुलेटेड कंट्रोल लाइन फ्लैटपैक
मीलोंग ट्यूब प्रत्येक परियोजना की विशेष आवश्यकताओं को पूरा करने के लिए बढ़ी हुई स्थायित्व, साथ ही रासायनिक और संक्षारण प्रतिरोध प्रदान करने के लिए नियंत्रण रेखाओं के इनकैप्सुलेशन की पेशकश करता है, हम विभिन्न एनकैप्सुलेशन प्रकार की पेशकश करते हैं, जैसे: एचडीपीई (उच्च घनत्व पॉलीथीन), सैंटोप्रीन, पीवीसी (पॉलीविनाइल क्लोराइड) , हेयलर और पीवीडीएफ (पॉलीविनाइलिडीन फ्लोराइड)।
वेल्डेड हाइड्रोलिक नियंत्रण लाइन एएसटीएम विनिर्देशों के अनुसार फ्लोटिंग प्लग है और किसी भी लंबाई में उपलब्ध है।हाइड्रोलिक नियंत्रण लाइनों के लिए सामग्री प्रकारों में स्टेनलेस स्टील टीपी316एल शामिल है जो मीठे से मध्यम संक्षारक वातावरण के लिए उपयुक्त है, डुप्लेक्स स्टेनलेस स्टील 2205, सुपर डुप्लेक्स स्टेनलेस स्टील 2507, निकल मिश्र धातु इनकोलॉय 825 और इनकोनेल 625 गंभीर रूप से संक्षारक वातावरण और उच्च कामकाजी दबाव और तापमान के लिए उपयुक्त हैं। .नियंत्रण प्रणाली के तरल पदार्थ नियंत्रण रेखा के वातावरण और परिचालन तापमान के अनुकूल होने चाहिए।
स्थापना के दौरान अतिरिक्त क्रश और घर्षण प्रतिरोध प्रदान करने के लिए, जहां अनुरोध किया गया है, नियंत्रण रेखा एनकैप्सुलेशन भी उपलब्ध है।एनकैप्सुलेशन सामग्री को अच्छी तरह से तरल पदार्थ और तापमान आवश्यकताओं के साथ संगतता के लिए मिलान किया जाना चाहिए।

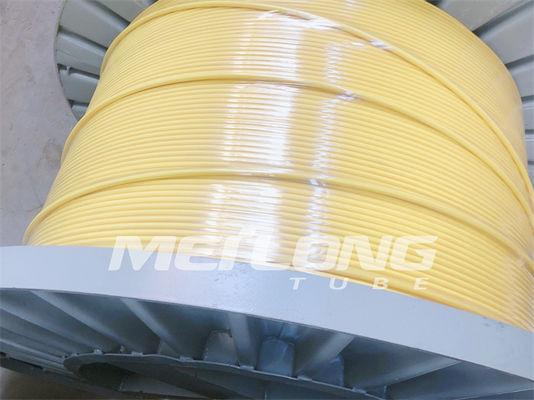

इनकैप्सुलेटेड कंट्रोल लाइन फ़्लैटपैक
एनकैप्सुलेशन एक प्लास्टिक है जिसे धातु ट्यूब के ऊपर निकाला जाता है।एनकैप्सुलेशन विनिर्माण प्रक्रिया के दौरान धातु ट्यूबों को होने वाले नुकसान से बचाता है।एनकैप्सुलेशन अतिरिक्त घर्षण प्रतिरोध भी प्रदान करता है और यदि प्रत्येक उत्पादन टयूबिंग कनेक्शन पर होल्डिंग बल को बढ़ाने के लिए केबल रक्षक स्थापित किए जाते हैं तो इसकी आवश्यकता होती है।
अतिरिक्त सुरक्षा के लिए सिंगल पास एनकैप्सुलेशन और डुअल पास एनकैप्सुलेशन के विकल्पों के साथ एनकैप्सुलेशन कॉन्फ़िगरेशन की एक विस्तृत श्रृंखला में उपलब्ध हैं।
फ़्लैटपैक का अनुप्रयोग
फ्लैटपैक का उपयोग आमतौर पर तब किया जाता है जब कुएं में लगभग एक ही गहराई पर कई अलग-अलग लाइनें समाप्त हो जाती हैं।
सामान्य अनुप्रयोगों में बुद्धिमान वेल सिस्टम, डाउनहोल गेज केबल के साथ गहरी-सेट रासायनिक इंजेक्शन लाइनें और उथले सेट रासायनिक इंजेक्शन लाइनों के साथ सुरक्षा वाल्व लाइनें शामिल हैं।कुछ अनुप्रयोगों के लिए अतिरिक्त क्रश प्रतिरोध प्रदान करने के लिए बम्पर बार को फ्लैटपैक में भी समाहित किया जाता है।
मानक एवं अनुमोदन
नियंत्रण रेखाएँ प्रत्येक विशिष्ट सामग्री के लिए लागू एएसटीएम मानकों के अनुसार निर्मित की जाती हैं।
ट्यूबों को ग्राहक की आवश्यकताओं के अनुसार और उपयुक्त NAS/SAE मानकों के अनुसार फ्लश, भरा और फ़िल्टर किया जा सकता है।
गुणवत्ता एवं परीक्षण
|
• रसायन • संक्षारण • आयामी • एड़ी प्रवाह • हाइड्रोस्टेटिक |
• बढ़ाव • कठोरता • भड़कना • चपटा करें • अनाज आकार |
• धातुकर्म • सकारात्मक सामग्री पहचान (पीएमआई) • सतह खुरदरापन • तन्यता • उपज |
डिज़ाइन एवं निर्माण
- सिंगल लाइन के लिए एनकैप्सुलेशन
- ग्राहक एप्लिकेशन के अनुरूप एनकैप्सुलेशन प्रोफाइल
- कस्टम लाइन मार्किंग
- आवेदन सामग्री की पूरी श्रृंखला
एनकैप्सुलेशन सामग्री
| polypropylene | -25C से 150C | नमकीन पानी के प्रति अच्छा प्रतिरोध |
| सैंटोप्रीन | -30C से 150C | नमकीन पानी के प्रति अच्छा प्रतिरोध |
| नायलॉन 11 | -60C से 135C | हाइड्रोकार्बन के लिए अच्छा प्रतिरोध, अच्छा घर्षण प्रतिरोध |
| पीवीडीएफ | -30C से 150C | ब्राइन और हाइड्रोकार्बन के लिए अच्छा प्रतिरोध, अच्छा घर्षण प्रतिरोध |
| एफईपी | -110C से 200C | ब्राइन और हाइड्रोकार्बन के प्रति अच्छा प्रतिरोध |
इनकैप्सुलेटेड कंट्रोल लाइन फ्लैटपैक की विशेषताएं
डाउनहोल लाइन की अधिकतम सुरक्षा करें
स्थापना के दौरान क्रश प्रतिरोध बढ़ाएँ
घर्षण और पिंचिंग से नियंत्रण रेखा को सुरक्षित रखें
नियंत्रण रेखा की दीर्घकालिक तनाव संक्षारण विफलता को समाप्त करें
क्लैंपिंग प्रोफ़ाइल में सुधार करें
चलाने में आसानी और अतिरिक्त सुरक्षा के लिए एकल या एकाधिक एनकैप्सुलेशन
एनकैप्सुलेशन के अंदर नियंत्रण रेखा टयूबिंग के लिए उपलब्ध मिश्र धातु ग्रेड
| मिश्र धातु ट्यूबिंग |
हाइड्रोलिक नियंत्रण |
रासायनिक इंजेक्शन |
क्लोराइड पिटिंग / दरार संक्षारण प्रतिरोध |
H2S/CO2 प्रतिरोध |
क्लोराइड तनाव संक्षारण क्रैकिंग (एससीसी) प्रतिरोध | यूएनएस/एएसटीएम विशिष्टता |
|
स्टेनलेस 316एल - 170 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | एस31603/ए269 | |||
|
डुप्लेक्स 2205 - 485 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32205/ए789 |
|
डुप्लेक्स 2507 - 550 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32750/ए789 |
|
इंकोलॉय 825 - 240 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन08825/बी704 |
|
इनकोनल 625 - 414 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन06625/बी704 |
सुपर डुप्लेक्स 2507 की रासायनिक संरचना
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम | नाइट्रोजन | ताँबा |
| % | % | % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | ||||
| 0.03 | 1.20 | 0.035 | 0.020 | 0.80 | 6.0-8.0 | 24.0-26.0 | 3.0-5.0 | 0.24-0.32 | 0.5 |
डुप्लेक्स 2507 एक सुपर डुप्लेक्स स्टेनलेस स्टील है जो उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जो असाधारण ताकत और संक्षारण प्रतिरोध की मांग करते हैं।मिश्र धातु 2507 में 25% क्रोमियम, 4% मोलिब्डेनम और 7% निकल है।इस उच्च मोलिब्डेनम, क्रोमियम और नाइट्रोजन सामग्री के परिणामस्वरूप क्लोराइड पिटिंग और दरार संक्षारण हमले के लिए उत्कृष्ट प्रतिरोध होता है और डुप्लेक्स संरचना क्लोराइड तनाव संक्षारण क्रैकिंग के लिए असाधारण प्रतिरोध के साथ 2507 प्रदान करती है।
डुप्लेक्स 2507 का उपयोग 600° फ़ारेनहाइट (316° सेल्सियस) से नीचे के अनुप्रयोगों तक सीमित होना चाहिए।लंबे समय तक ऊंचा तापमान एक्सपोज़र मिश्र धातु 2507 की कठोरता और संक्षारण प्रतिरोध दोनों को कम कर सकता है।
डुप्लेक्स 2507 में उत्कृष्ट यांत्रिक गुण हैं।मोटे निकल मिश्र धातु की समान डिजाइन शक्ति प्राप्त करने के लिए अक्सर 2507 सामग्री के एक हल्के गेज का उपयोग किया जा सकता है।वजन में परिणामी बचत नाटकीय रूप से निर्माण की कुल लागत को कम कर सकती है।
सुपर डुप्लेक्स 2507 का संक्षारण प्रतिरोध
2507 डुप्लेक्स फॉर्मिक और एसिटिक एसिड जैसे कार्बनिक एसिड द्वारा समान संक्षारण के लिए अत्यधिक प्रतिरोधी है।यह अकार्बनिक एसिड के प्रति भी अत्यधिक प्रतिरोधी है, खासकर यदि उनमें क्लोराइड होते हैं।मिश्र धातु 2507 कार्बाइड से संबंधित इंटरग्रेनुलर जंग के प्रति अत्यधिक प्रतिरोधी है।मिश्र धातु की डुप्लेक्स संरचना के फेरिटिक भाग के कारण यह गर्म क्लोराइड युक्त वातावरण में तनाव संक्षारण क्रैकिंग के प्रति बहुत प्रतिरोधी है।क्रोमियम, मोलिब्डेनम और नाइट्रोजन के मिश्रण से स्थानीयकृत क्षरण जैसे गड्ढे और दरार के हमले में सुधार होता है।मिश्र धातु 2507 में उत्कृष्ट स्थानीयकृत पिटिंग प्रतिरोध है।
मानक फ्लैटपैक एनकैप्सुलेशन प्रोफाइल
| गोल, एकल पंक्ति | वस्तु | मानक आयाम |
 |
1/8'' ओडी लाइन | 0.250'' (6.35 मिमी) व्यास। |
| 1/4'' ओडी लाइन | 0.433'' (11.0 मिमी) व्यास। | |
| 3/8'' ओडी लाइन | 0.535'' (13.6 मिमी) व्यास। | |
| 1/2'' ओडी लाइन | 0.660'' (16.8 मिमी) व्यास। |
| वर्गाकार, एकल रेखा | वस्तु | मानक आयाम |
|
1/8'' ओडी लाइन | 0.250'' x 0.250'' (6.35 मिमी x 6.35 मिमी) |
| 1/4'' ओडी लाइन | 0.433'' x 0.433'' (11.0 मिमी x 11.0 मिमी) | |
| 3/8'' ओडी लाइन | 0.535'' x 0.535'' (13.6 मिमी x 13.6 मिमी) | |
| 1/2'' ओडी लाइन | 0.660'' x 0.660'' (16.8 मिमी x 16.8 मिमी) |
| आयताकार, 2 पंक्तियाँ | वस्तु | मानक आयाम |
|
1/4'' ओडी लाइन |
चौड़ाई: 0.710'' (18.0 मिमी) ऊंचाई: 0.410'' (10.4 मिमी) |
| आयताकार, 3 पंक्तियाँ | वस्तु | मानक आयाम |
|
1/4'' ओडी लाइन |
चौड़ाई: 0.990'' (25.1 मिमी) ऊंचाई: 0.410'' (10.4 मिमी) |
फ्लैटपैक में हाइड्रोलिक कंट्रोल लाइन ट्यूबिंग के गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| सुपर डुप्लेक्स 2507 | S32750 | 1/8 | 0.125 | 0.028 | 19,177 | 47,169 | 19,177 | 21,025 |
| सुपर डुप्लेक्स 2507 | S32750 | 1/8 | 0.125 | 0.035 | 23,971 | 58,961 | 23,971 | 26,100 |
| सुपर डुप्लेक्स 2507 | S32750 | 1/4 | 0.250 | 0.035 | 11,986 | 29,481 | 11,986 | 13,050 |
| सुपर डुप्लेक्स 2507 | S32750 | 1/4 | 0.250 | 0.049 | 16,816 | 35,949 | 15,817 | 18,850 |
| सुपर डुप्लेक्स 2507 | S32750 | 1/4 | 0.250 | 0.065 | 22,300 | 45,448 | 19,522 | 24,650 |
| सुपर डुप्लेक्स 2507 | S32750 | 3/8 | 0.375 | 0.035 | 8,009 | 25,138 | 8,372 | 8,700 |
| सुपर डुप्लेक्स 2507 | S32750 | 3/8 | 0.375 | 0.049 | 11,205 | 28,536 | 11,296 | 12,325 |
| सुपर डुप्लेक्स 2507 | S32750 | 3/8 | 0.375 | 0.065 | 14,873 | 33,141 | 14,346 | 16,675 |
| सुपर डुप्लेक्स 2507 | S32750 | 3/8 | 0.375 | 0.083 | 18,977 | 39,426 | 17,379 | 21,025 |
| सुपर डुप्लेक्स 2507 | S32750 | 1/2 | 0.500 | 0.049 | 8,408 | 25,532 | 8,753 | 9,425 |
| सुपर डुप्लेक्स 2507 | S32750 | 1/2 | 0.500 | 0.065 | 11,150 | 28,470 | 11,259 | 12,325 |
| सुपर डुप्लेक्स 2507 | S32750 | 1/2 | 0.500 | 0.083 | 14,237 | 32,275 | 13,838 | 15,950 |
| सुपर डुप्लेक्स 2507 | S32750 | 5/8 | 0.625 | 0.049 | 6,719 | 23,918 | 7,137 | 7,250 |
| सुपर डुप्लेक्स 2507 | S32750 | 5/8 | 0.625 | 0.065 | 8,898 | 26,056 | 9,243 | 10,150 |
| सुपर डुप्लेक्स 2507 | S32750 | 5/8 | 0.625 | 0.083 | 11,386 | 35,306 | 11,459 | 12,325 |
| सुपर डुप्लेक्स 2507 | S32750 | 3/4 | 0.750 | 0.049 | 5,593 | 22,921 | 6,029 | 5,800 |
| सुपर डुप्लेक्स 2507 | S32750 | 3/4 | 0.750 | 0.065 | 7,427 | 24,587 | 7,827 | 7,975 |
| सुपर डुप्लेक्स 2507 | S32750 | 3/4 | 0.750 | 0.083 | 9,480 | 26,647 | 9,770 | 10,150 |
न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
100°F (38°C) पर दबाव रेटिंग, तटस्थ और स्थिर स्थितियाँ
