उत्पाद विवरण:
|
| मिश्र धातु: | इनकेल 625, UNS N06625 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम बी 704 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | इन्हेंल 625 केशिका कुंडलित टयूबिंग,केशिका कुंडलित टयूबिंग आईएसओ15156,जियोथर्मल कुओं के लिए एसएस केशिका ट्यूब |
||
जियोथर्मल कुओं के लिए 3 / 8 '' OD x 0.049 '' WT इनकोनेल 625 केशिका ट्यूबिंग इंजेक्शन लाइन
मीलॉन्ग ट्यूब विशेष रूप से सीमलेस और रिड्राउन, वेल्डेड और रिड्राउन हाइड्रोलिक कंट्रोल लाइन केशिका ट्यूब का निर्माण करती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील्स और निकल मिश्र धातु ग्रेड से बनाई जाती है।टयूबिंग का उपयोग हाइड्रोलिक नियंत्रण लाइनों और रासायनिक इंजेक्शन लाइनों के रूप में किया जाता है, विशेष रूप से तेल और गैस, भूतापीय उद्योग की सेवा के लिए।
इनकोनेल 625 केशिका ट्यूबिंग का विशिष्ट आकार
रासायनिक इंजेक्शन लाइनों का बाहरी व्यास मुख्य रूप से 3/8'' (9.53 मिमी) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी), 0.083'' (2.11मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
इन्हेंल 625 कैपिलरी ट्यूबिंग का महत्व
प्रत्येक निकल मिश्र धातु इंकोलॉय 625 ट्यूबिंग केशिका ट्यूब कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक एक ट्यूबिंग कॉइल को न्यूनतम 10,150 पीएसआई पर हाइड्रोस्टेटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
इनकोनेल 625 केशिका ट्यूबिंग के लिए आवेदन
रासायनिक इंजेक्शन लाइन
एक छोटा व्यास वाला नाली जो उत्पादन के दौरान अवरोधकों के इंजेक्शन या इसी तरह के उपचार को सक्षम करने के लिए उत्पादन ट्यूबलर के साथ चलाया जाता है।उच्च हाइड्रोजन सल्फाइड [H2S] सांद्रता या गंभीर पैमाने पर जमाव जैसी स्थितियों का उत्पादन के दौरान उपचार रसायनों और अवरोधकों के इंजेक्शन द्वारा प्रतिकार किया जा सकता है।
इंजेक्शन प्रक्रियाओं के लिए एक सामान्य शब्द जो तेल की रिकवरी में सुधार करने, गठन क्षति को दूर करने, अवरुद्ध छिद्रों या गठन परतों को साफ करने, जंग को कम करने या रोकने, कच्चे तेल को अपग्रेड करने, या कच्चे तेल के प्रवाह-आश्वासन के मुद्दों को संबोधित करने के लिए विशेष रासायनिक समाधान का उपयोग करता है।इंजेक्शन को बैचों में, इंजेक्शन कुओं में, या कभी-कभी उत्पादन कुओं में लगातार प्रशासित किया जा सकता है।
अन्य अनुप्रयोगों
रासायनिक इंजेक्शन के लिए निकेल मिश्र धातु इनकोनेल 625 ट्यूबिंग कॉइल नियंत्रण लाइन
समुद्र के भीतर सुरक्षा वाल्वों के लिए नंगे और इनकैप्सुलेटेड हाइड्रोलिक नियंत्रण लाइन कुंडलित मिश्र धातु टयूबिंग
वेग स्ट्रिंग्स, वर्क स्ट्रिंग्स, और स्टील ट्यूब नाभि
भूतापीय कुंडलित मिश्र धातु ट्यूबिंग
के लिए मिश्र धातुकेशिका ट्यूबिंग
| ऑस्टेनिटिक: | 316एल | एएसटीएम ए-269 |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
एएसटीएम ए-789 एएसटीएम ए-789 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एएसटीएम बी-704;एएसटीएम बी-423 एएसटीएम बी-704;एएसटीएम बी-444 |
केशिका ट्यूबिंगविशेषताएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
निकेल मिश्र धातु के लिए इनकोनेल 625 की रासायनिक संरचनाएँकेशिका ट्यूबिंग
| निकल | क्रोमियम | लोहा | मोलिब्डेनम | कोलंबियम + टैंटलम | कार्बन | मैंगनीज | सिलिकॉन | फास्फोरस | गंधक | अल्युमीनियम | टाइटेनियम | कोबाल्ट |
| % | % | % | % | % | % | % | % | % | % | % | % | % |
| मि. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | |||
| 58.0 | 20.0-23.0 | 5.0 | 8.0-10.0 | 3.15-4.15 | 0.10 | 0.50 | 0.5 | 0.015 | 0.015 | 0.4 | 0.40 | 1.0 |
मानक तुल्यता
| श्रेणी | यूएनएस नं | यूरो मानक | |
| नहीं | नाम | ||
| मिश्र धातु | एएसटीएम/एएसएमई | EN10216-5 | EN10216-5 |
| 625 | एन06625 | 2.4856 | NiCr22Mo9Nb |
सामग्री विवरण
इनकोनेल 625 एक ऐसी सामग्री है जो गड्ढों, दरारों और संक्षारण दरारों के प्रति उत्कृष्ट प्रतिरोधी है।कार्बनिक और खनिज एसिड की एक विस्तृत श्रृंखला में अत्यधिक प्रतिरोधी।अच्छी उच्च तापमान शक्ति.
इनकोनेल 625 के लक्षण
अत्यंत कम और अत्यधिक उच्च तापमान दोनों पर उत्कृष्ट यांत्रिक गुण।
गड्ढे, दरार संक्षारण और इंटरक्रिस्टलाइन संक्षारण के लिए उत्कृष्ट प्रतिरोध।
क्लोराइड प्रेरित तनाव संक्षारण दरार से लगभग पूर्ण मुक्ति।
1050C तक ऊंचे तापमान पर ऑक्सीकरण के प्रति उच्च प्रतिरोध।
नाइट्रिक, फॉस्फोरिक, सल्फ्यूरिक और हाइड्रोक्लोरिक जैसे एसिड के साथ-साथ क्षार के लिए अच्छा प्रतिरोध उच्च गर्मी हस्तांतरण के पतले संरचनात्मक भागों के निर्माण को संभव बनाता है।
आवेदन के लिए इंकोनेल 625
ऐसे घटक जहां समुद्री जल और उच्च यांत्रिक तनाव के संपर्क की आवश्यकता होती है।
तेल और गैस उत्पादन जहां हाइड्रोजन सल्फाइड और प्राथमिक सल्फर 150C से अधिक तापमान पर मौजूद होते हैं।
ग्रिप गैस या ग्रिप गैस डिसल्फराइजेशन संयंत्रों के संपर्क में आने वाले घटक।
अपतटीय तेल प्लेटफार्मों पर भड़के हुए ढेर।
टार-रेत और तेल-शेल पुनर्प्राप्ति परियोजनाओं से हाइड्रोकार्बन प्रसंस्करण।
इनकोनेल 626 निकेल मिश्र धातु केशिका ट्यूबिंग के गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| इनकोनल 625 | एन06625 | 1/8 | 0.125 | 0.028 | 19,024 | 57,892 | 22,002 | 21,750 |
| इनकोनल 625 | एन06625 | 1/8 | 0.125 | 0.035 | 23,780 | 72,365 | 27,503 | 27,550 |
| इनकोनल 625 | एन06625 | 1/4 | 0.250 | 0.035 | 12,516 | 38,087 | 14,475 | 14,500 |
| इनकोनल 625 | एन06625 | 1/4 | 0.250 | 0.049 | 18,065 | 54,969 | 18,869 | 20,300 |
| इनकोनल 625 | एन06625 | 1/4 | 0.250 | 0.065 | 24,633 | 74,970 | 23,090 | 27,550 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.035 | 8,043 | 24,482 | 10,182 | 9,425 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.049 | 11,546 | 35,143 | 13,605 | 13,050 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.065 | 15,829 | 48,182 | 17,202 | 18,125 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.083 | 20,648 | 62,839 | 20,901 | 23,200 |
| इनकोनल 625 | एन06625 | 1/2 | 0.500 | 0.049 | 8,433 | 25,657 | 10,588 | 9,425 |
| इनकोनल 625 | एन06625 | 1/2 | 0.500 | 0.065 | 11,507 | 35,041 | 13,576 | 13,050 |
| इनकोनल 625 | एन06625 | 1/2 | 0.500 | 0.083 | 15,010 | 45,700 | 16,733 | 17,400 |
| इनकोनल 625 | एन06625 | 5/8 | 0.625 | 0.049 | 6,624 | 20,175 | 8,644 | 7,250 |
| इनकोनल 625 | एन06625 | 5/8 | 0.625 | 0.065 | 8,788 | 26,763 | 11,467 | 10,150 |
| इनकोनल 625 | एन06625 | 5/8 | 0.625 | 0.083 | 11,222 | 34,176 | 14,643 | 13,050 |
| इनकोनल 625 | एन06625 | 3/4 | 0.750 | 0.049 | 5,518 | 16,806 | 7,200 | 6,525 |
| इनकोनल 625 | एन06625 | 3/4 | 0.750 | 0.065 | 7,320 | 22,293 | 9,552 | 8,700 |
| इनकोनल 625 | एन06625 | 3/4 | 0.750 | 0.083 | 9,348 | 28,469 | 12,197 | 10,875 |
न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
100°F (38°C) पर दबाव रेटिंग, तटस्थ और स्थिर स्थितियाँ
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

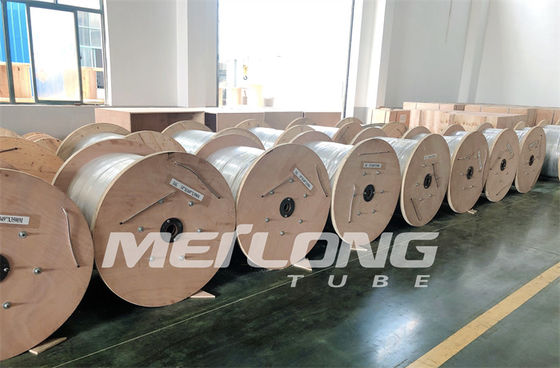

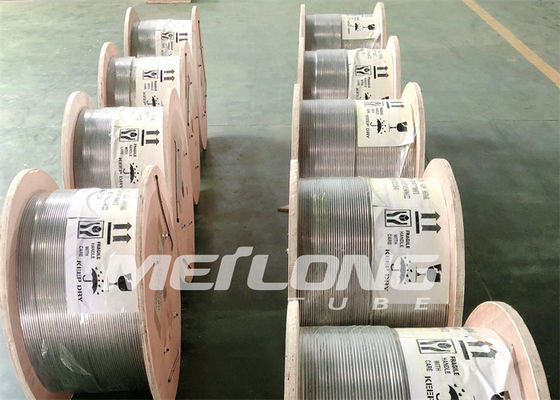

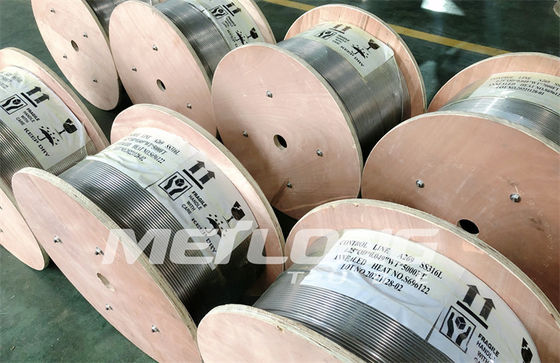

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
