उत्पाद विवरण:
|
| मिश्र धातु: | इनकेल 625, UNS N06625 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | भूतापीय कुओं में डाउन होल रासायनिक इंजेक्शन |
| मानक: | एएसटीएम बी 704 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | ISO15156 निकल मिश्र धातु टयूबिंग,निकल मिश्र धातु टयूबिंग एनील्ड,स्टेनलेस स्टील केशिका टयूबिंग एएसटीएम बी704 |
||
1 / 4 '' OD x 0.049 '' रासायनिक इंजेक्शन लाइन के लिए WT जियोथर्मल ट्यूबिंग केशिका ट्यूबिंग
मीलोंग ट्यूब विशेष रूप से सीमलेस और दोबारा खींची गई, वेल्डेड और दोबारा खींची गई कुंडलित टयूबिंग बनाती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील्स और निकल मिश्र धातु ग्रेड से बनाई जाती है।टयूबिंग का उपयोग हाइड्रोलिक नियंत्रण लाइनों और रासायनिक इंजेक्शन लाइनों के रूप में किया जाता है, विशेष रूप से तेल और गैस, भूतापीय उद्योग की सेवा के लिए।
जियोथर्मल ट्यूबिंग इंजेक्शन लाइन का अनुप्रयोग
गर्म पानी की बाढ़ एक थर्मल रिकवरी तकनीक है जिसमें भारी से मध्यम कच्चे तेल के उत्पादन को बढ़ाने के लिए गर्म पानी को जलाशय में इंजेक्ट किया जाता है।गर्म पानी से निकलने वाली गर्मी कच्चे तेल की चिपचिपाहट और घनत्व को कम कर देती है जिससे यह उत्पादन कुएं तक आसानी से प्रवाहित हो जाता है।यह प्रक्रिया, जिसे गर्म पानी इंजेक्शन के रूप में भी जाना जाता है, तेल पुनर्प्राप्ति कारक को बढ़ाती है और लंबी अवधि के लिए अच्छी उत्पादन दर को बनाए रखती है।
पिछली शताब्दी में वैश्विक विकास के बढ़ने से तेल की मांग में तेजी से वृद्धि देखी गई है।पिछले दशकों में अपने प्रचुर भंडार और बढ़े हुए विकास के कारण भारी तेल ने दुनिया भर को आकर्षित किया है।भारी भंडार के तेल को पुनर्प्राप्त करने के लिए ठंड और थर्मल उत्पादन जैसी विभिन्न तकनीकों को लागू किया गया है।शीत उत्पादन विधियों में रासायनिक बाढ़ (पॉलिमर बाढ़, सर्फेक्टेंट बाढ़, गैस बाढ़ आदि), प्राकृतिक कमी और जल बाढ़ शामिल हैं।थर्मल उत्पादन में जलाशय में थर्मल तरल पदार्थ डालना शामिल है, जैसे चक्रीय भाप उत्तेजना, भाप बाढ़, और भाप सहायता प्राप्त गुरुत्वाकर्षण जल निकासी या जलाशय में गर्मी पैदा करना।सामग्री विनिमय को साकार करने के लिए भू-तापीय कुओं में गर्म पानी डालने के लिए उसी तकनीक और विधि का उपयोग किया जाता है।
जियोथर्मल ट्यूबिंग केमिकल इंजेक्शन लाइन का विशिष्ट आकार
नियंत्रण रेखाओं का बाहरी व्यास मुख्यतः 3/8'' (9.53मिमी), 1/2'' (12.7मिमी0) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी), 0.083'' (2.11मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
रासायनिक इंजेक्शन लाइन का महत्व
प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक एक ट्यूबिंग कॉइल को न्यूनतम 11,600 पीएसआई पर हाइड्रोस्टैटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
रासायनिक इंजेक्शन लाइन की भूमिका
तेल और गैस उद्योग में हम रसायनों को क्रम से इंजेक्ट करते हैं
बुनियादी ढांचे की रक्षा के लिए
प्रक्रियाओं को अनुकूलित करने के लिए
प्रवाह सुनिश्चित करने के लिए
और उत्पादकता में सुधार करना
जियोथर्मल टयूबिंग इंजेक्शन लाइनों के लिए मिश्र धातु
| मिश्र धातु ट्यूबिंग |
हाइड्रोलिक नियंत्रण |
रासायनिक इंजेक्शन |
क्लोराइड पिटिंग / दरार संक्षारण प्रतिरोध |
H2S/CO2 प्रतिरोध |
क्लोराइड तनाव संक्षारण क्रैकिंग (एससीसी) प्रतिरोध | यूएनएस/एएसटीएम विशिष्टता |
|
स्टेनलेस 316एल - 170 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | एस31603/ए269 | |||
|
डुप्लेक्स 2205 - 485 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32205/ए789 |
|
डुप्लेक्स 2507 - 550 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एस32750/ए789 |
|
इंकोलॉय 825 - 240 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन08825/बी704 |
|
इनकोनल 625 - 414 एमपीए मिनट।नम्य होने की क्षमता सीम-वेल्डेड दबाव ट्यूबिंग |
• | • | • | • | • | एन06625/बी704 |
इंजेक्शन लाइन टयूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

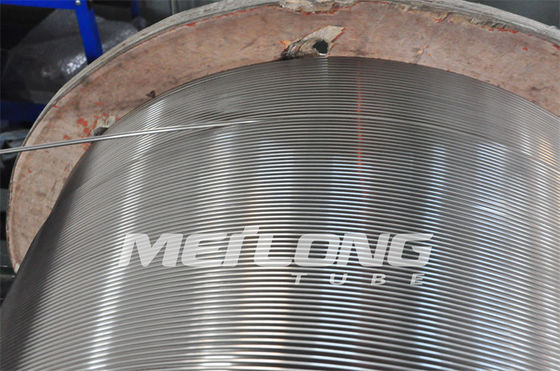

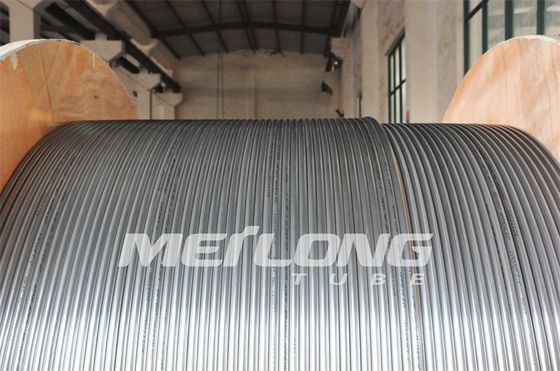

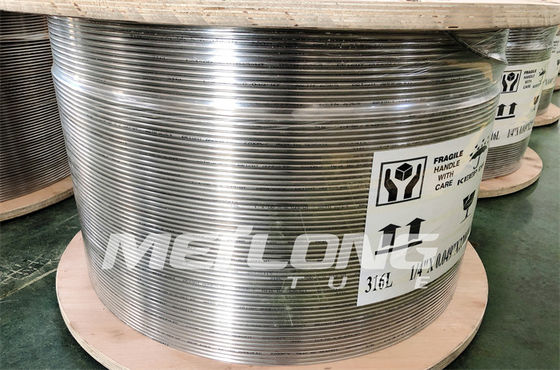

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
जियोथर्मल ट्यूबिंग केमिकल इंजेक्शन लाइन के लिए इनकोनेल 625
| निकल | क्रोमियम | लोहा | मोलिब्डेनम | कोलंबियम + टैंटलम | कार्बन | मैंगनीज | सिलिकॉन | फास्फोरस | गंधक | अल्युमीनियम | टाइटेनियम | कोबाल्ट |
| % | % | % | % | % | % | % | % | % | % | % | % | % |
| मि. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | |||
| 58.0 | 20.0-23.0 | 5.0 | 8.0-10.0 | 3.15-4.15 | 0.10 | 0.50 | 0.5 | 0.015 | 0.015 | 0.4 | 0.40 | 1.0 |
इनकोनेल 625 एक ऐसी सामग्री है जो गड्ढों, दरारों और संक्षारण दरारों के प्रति उत्कृष्ट प्रतिरोधी है।कार्बनिक और खनिज एसिड की एक विस्तृत श्रृंखला में अत्यधिक प्रतिरोधी।अच्छी उच्च तापमान शक्ति.
इनकोनेल 625 के लक्षण
अत्यंत कम और अत्यधिक उच्च तापमान दोनों पर उत्कृष्ट यांत्रिक गुण।
गड्ढे, दरार संक्षारण और इंटरक्रिस्टलाइन संक्षारण के लिए उत्कृष्ट प्रतिरोध।
क्लोराइड प्रेरित तनाव संक्षारण दरार से लगभग पूर्ण मुक्ति।
1050C तक ऊंचे तापमान पर ऑक्सीकरण के प्रति उच्च प्रतिरोध।
नाइट्रिक, फॉस्फोरिक, सल्फ्यूरिक और हाइड्रोक्लोरिक जैसे एसिड के साथ-साथ क्षार के लिए अच्छा प्रतिरोध उच्च गर्मी हस्तांतरण के पतले संरचनात्मक भागों के निर्माण को संभव बनाता है।
आवेदन
ऐसे घटक जहां समुद्री जल और उच्च यांत्रिक तनाव के संपर्क की आवश्यकता होती है।
तेल और गैस उत्पादन जहां हाइड्रोजन सल्फाइड और प्राथमिक सल्फर 150C से अधिक तापमान पर मौजूद होते हैं।
ग्रिप गैस या ग्रिप गैस डिसल्फराइजेशन संयंत्रों के संपर्क में आने वाले घटक।
अपतटीय तेल प्लेटफार्मों पर भड़के हुए ढेर।
टार-रेत और तेल-शेल पुनर्प्राप्ति परियोजनाओं से हाइड्रोकार्बन प्रसंस्करण।
इंजेक्शन लाइन जियोथर्मल ट्यूबिंग वजन प्रति मीटर (किलो)
इनकोनेल 625 (यूएनएस एन06625)
| आयुध डिपो | डब्ल्यूटी | |||||
| अंश | दशमलव | 0.028 | 0.035 | 0.049 | 0.065 | 0.083 |
| 1/8 | 0.125 | 0.0465 | 0.0539 | - | - | - |
| 1/4 | 0.250 | 0.1065 | 0.1288 | 0.1686 | 0.2059 | 0.2372 |
| 3/8 | 0.375 | 0.1663 | 0.2037 | 0.2733 | 0.3449 | 0.4149 |
| 1/2 | 0.500 | 0.2262 | 0.2785 | 0.3782 | 0.4839 | 0.5924 |
| 5/8 | 0.625 | 0.2862 | 0.3535 | 0.481 | 0.6231 | 0.7699 |
| 3/4 | 0.750 | 0.3460 | 0.4283 | 0.5879 | 0.7621 | 0.9475 |
जियोथर्मल ट्यूबिंग इंजेक्शन लाइन गुण
सीम-वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| इनकोनल 625 | एन06625 | 1/8 | 0.125 | 0.028 | 19,024 | 57,892 | 22,002 | 21,750 |
| इनकोनल 625 | एन06625 | 1/8 | 0.125 | 0.035 | 23,780 | 72,365 | 27,503 | 27,550 |
| इनकोनल 625 | एन06625 | 1/4 | 0.250 | 0.035 | 12,516 | 38,087 | 14,475 | 14,500 |
| इनकोनल 625 | एन06625 | 1/4 | 0.250 | 0.049 | 18,065 | 54,969 | 18,869 | 20,300 |
| इनकोनल 625 | एन06625 | 1/4 | 0.250 | 0.065 | 24,633 | 74,970 | 23,090 | 27,550 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.035 | 8,043 | 24,482 | 10,182 | 9,425 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.049 | 11,546 | 35,143 | 13,605 | 13,050 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.065 | 15,829 | 48,182 | 17,202 | 18,125 |
| इनकोनल 625 | एन06625 | 3/8 | 0.375 | 0.083 | 20,648 | 62,839 | 20,901 | 23,200 |
| इनकोनल 625 | एन06625 | 1/2 | 0.500 | 0.049 | 8,433 | 25,657 | 10,588 | 9,425 |
| इनकोनल 625 | एन06625 | 1/2 | 0.500 | 0.065 | 11,507 | 35,041 | 13,576 | 13,050 |
| इनकोनल 625 | एन06625 | 1/2 | 0.500 | 0.083 | 15,010 | 45,700 | 16,733 | 17,400 |
| इनकोनल 625 | एन06625 | 5/8 | 0.625 | 0.049 | 6,624 | 20,175 | 8,644 | 7,250 |
| इनकोनल 625 | एन06625 | 5/8 | 0.625 | 0.065 | 8,788 | 26,763 | 11,467 | 10,150 |
| इनकोनल 625 | एन06625 | 5/8 | 0.625 | 0.083 | 11,222 | 34,176 | 14,643 | 13,050 |
| इनकोनल 625 | एन06625 | 3/4 | 0.750 | 0.049 | 5,518 | 16,806 | 7,200 | 6,525 |
| इनकोनल 625 | एन06625 | 3/4 | 0.750 | 0.065 | 7,320 | 22,293 | 9,552 | 8,700 |
| इनकोनल 625 | एन06625 | 3/4 | 0.750 | 0.083 | 9,348 | 28,469 | 12,197 | 10,875 |
न्यूनतम दीवार मोटाई और न्यूनतम तन्य शक्ति के आधार पर सैद्धांतिक विस्फोट दबाव
न्यूनतम दीवार मोटाई और न्यूनतम उपज शक्ति के आधार पर सैद्धांतिक पतन दबाव
100°F (38°C) पर दबाव रेटिंग, तटस्थ और स्थिर स्थितियाँ
