उत्पाद विवरण:
|
| टयूबिंग मानक: | एएसटीएम A269 | सामग्री: | 316एल |
|---|---|---|---|
| यूएनएस: | S31603 | स्थिति: | annealed |
| टयूबिंग प्रकार: | लेजर वेल्डेड और फिर से तैयार किया गया | औद्योगिक मानक: | एनएसीई एमआर0175 / आईएसओ15156 |
| सतह: | बेहद साफ और चमकदार | विशेषता: | अत्यधिक उच्च फट दबाव |
| आकार: | तंग आयामी सहनशीलता | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | हाइड्रोस्टैटिक टेस्टेड एनकैप्सुलेटेड कंट्रोल लाइन,टीपीवी एनकैप्सुलेटेड कंट्रोल लाइन,एनील्ड केमिकल इंजेक्शन लाइन |
||

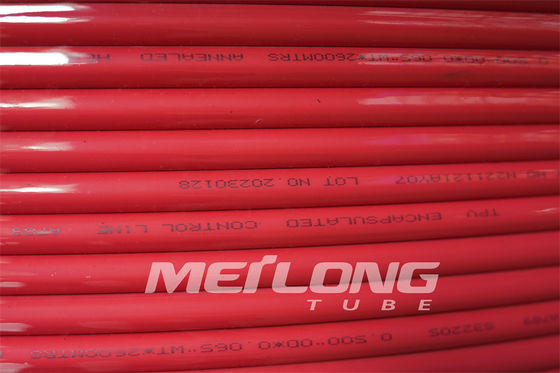

डाउन होल्स के लिए हाइड्रोस्टैटिक टेस्टेड टीपीवी एनकैप्सुलेटेड केमिकल इंजेक्शन लाइन फ्लैटपैक
मीलोंग ट्यूब उच्च गुणवत्ता वाली सीमलेस और दोबारा खींची गई, सीम-वेल्डेड और दोबारा खींची गई कुंडलित ट्यूबिंग बनाती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील और निकल मिश्र धातु ग्रेड से बनाई जाती है।अपस्ट्रीम तेल और गैस उद्योग में शोषण इंजीनियरिंग के लिए 100% उत्पादों का उपयोग हाइड्रोलिक पावर कंट्रोल लाइन, रासायनिक इंजेक्शन लाइन, नाभि में मिश्र धातु टयूबिंग और इंस्ट्रूमेंटेशन टयूबिंग के रूप में किया जाता है।
कुंडलित ट्यूबिंग बाहरी व्यास 0.125 इंच (3.175 मिलीमीटर) से 1 इंच (25.4 मिलीमीटर) तक व्यवस्थित आकार में उपलब्ध है।दीवार की मोटाई 0.083 इंच (2.108 मिलीमीटर) तक है।लागत प्रभावी गर्भनाल निर्माण के लिए 65600 फीट (20,000 मीटर) तक की लंबाई उपलब्ध है।आपकी विशेष आवश्यकताओं को पूरा करने के लिए दायरे में अधिक आकारों का उत्पादन और वितरण करने के लिए अनुकूलित किया जा सकता है।
स्टेनलेस स्टील 316L रासायनिक इंजेक्शन लाइन गुण
वेल्डेड और फ्लोटिंग आंतरिक प्लग पुनः तैयार टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जोड़ वेल्ड के बिना निरंतर लंबाई
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| स्टेनलेस 316एल | एस31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| स्टेनलेस 316एल | एस31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 |
5,800 |
चूंकि अधिक तेल और गैस निष्कर्षण गहरे और कठोर पानी में चले जाते हैं, जहां अत्यधिक अपतटीय वातावरण अत्यधिक सुरक्षा की मांग करता है, हमारा काम आपके काम की सुरक्षा और विश्वसनीयता में सुधार के लिए कुंडलित नाभि टयूबिंग के लिए "सही" संक्षारण प्रतिरोधी सामग्री का उपयोग करने में आपकी सहायता करना है।यह हमारे नवाचारों और निरंतर विकास को आगे बढ़ाने की शक्ति है।
एनकैप्सुलेशन विवरण
एनकैप्सुलेशन एक प्लास्टिक है जिसे धातु ट्यूब के ऊपर निकाला जाता है।एनकैप्सुलेशन विनिर्माण प्रक्रिया के दौरान धातु ट्यूबों को होने वाले नुकसान से बचाता है।एनकैप्सुलेशन अतिरिक्त घर्षण प्रतिरोध भी प्रदान करता है और यदि प्रत्येक उत्पादन टयूबिंग कनेक्शन पर होल्डिंग बल को बढ़ाने के लिए केबल रक्षक स्थापित किए जाते हैं तो इसकी आवश्यकता होती है।
अतिरिक्त सुरक्षा के लिए सिंगल पास एनकैप्सुलेशन और डुअल पास एनकैप्सुलेशन के विकल्पों के साथ एनकैप्सुलेशन कॉन्फ़िगरेशन की एक विस्तृत श्रृंखला में उपलब्ध हैं।
एनकैप्सुलेशन सामग्री
- पीपी (पॉलीप्रोपाइलीन) / टीपीआर (सैंटोप्रीन) / पीए (नायलॉन) / पीवीडीएफ / ईटीएफई (टेफजेल) / ईसीटीएफई (हैलर) / एफईपी / पीएफए / ईसीए 3000 / पीवीसी
रासायनिक इंजेक्शन लाइन के लिए आयामी सहिष्णुता
| एएसटीएम ए269/एएसएमई एसए269, एसएस 316एल (यूएनएस एस31603) | ||
| आकार आयुध डिपो | सहनशीलता आयुध डिपो | सहनशीलता WT |
|
1/8''≤OD<3/16'' (3.18≤OD<4.76 मिमी) 3/16≤OD<1/2'' (4.76≤OD<12.7 मिमी) 1/2''≤OD≤1'' (12.7≤OD≤25.4 मिमी) |
+0.003'' (+0.08 मिमी)/-0 +0.004'' (+0.10 मिमी)/-0 +0.005'' (+0.13 मिमी)/-0 |
±10% ±10% ±10% |
मीलोंग ट्यूब मानक
| आकार आयुध डिपो | सहनशीलता आयुध डिपो | सहनशीलता WT |
|
1/8'' ≤OD<3/16'' (3.18≤OD<4.76 मिमी) 3/16≤OD<1/2'' (4.76≤OD<12.7 मिमी) 1/2''≤OD≤1'' (12.7≤OD≤25.4 मिमी) |
+0.003'' (+0.08 मिमी)/-0 +0.004'' (+0.10 मिमी)/-0 +0.004'' (+0.10 मिमी)/-0 |
±10% ±10% ±8% |
गुणवत्ता के लिए परीक्षण
|
एड़ी प्रवाह सतह खुरदरापन हीड्रास्टाटिक आयामी विश्लेषण अनाज आकार रॉकवेल कठोरता |
नम्य होने की क्षमता तन्यता ताकत बढ़ाव कठोरता सकारात्मक सामग्री पहचान (पीएमआई) संक्षारण प्रतिरोध परीक्षण |
एनकैप्सुलेटेड केमिकल इंजेक्शन लाइन फ्लैटपैक की विशेषताएं
- डाउनहोल लाइन की सुरक्षा को अधिकतम करें
- स्थापना के दौरान क्रश प्रतिरोध बढ़ाएँ
- घर्षण और पिंचिंग से नियंत्रण रेखा को सुरक्षित रखें
- नियंत्रण रेखा की दीर्घकालिक तनाव संक्षारण विफलता को खत्म करें
- क्लैम्पिंग प्रोफाइल में सुधार करें
- चलने में आसानी और अतिरिक्त सुरक्षा के लिए एकल या एकाधिक एनकैप्सुलेशन
पैकिंग

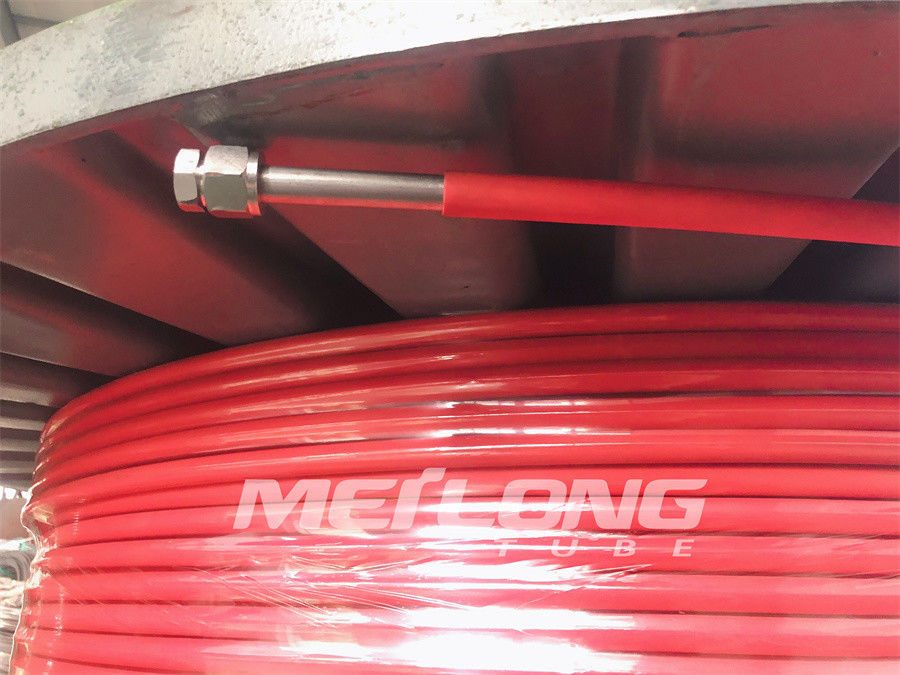

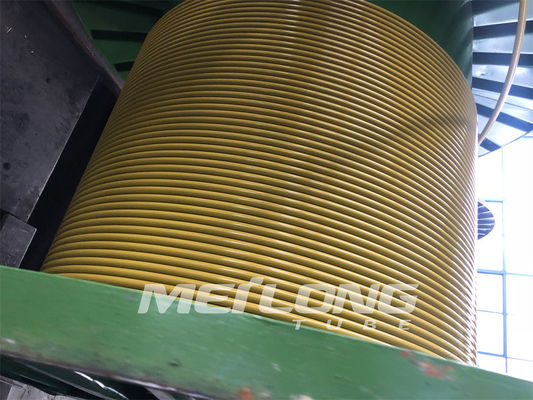

हाइड्रोलिक नियंत्रण रेखा फ़्लैटपैक धातु/ड्रम या स्पूल पर समतल कुंडलित होती है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रमों को लकड़ी के बक्सों में पैक किया जाता है।
सिंगल और मल्टीपल इंजेक्शन लाइन्स इनकैप्सुलेशन की प्रोफाइल
गोल खंड
| 1/4'' ओडी लाइन ट्यूबिंग | 0.433'' व्यास (11.0 मिमी) |
| 3/8'' ओडी लाइन ट्यूबिंग | 0.535'' व्यास (13.6 मिमी) |
| 1/2'' ओडी लाइन ट्यूबिंग | 0.660'' व्यास (16.8 मिमी) |
वर्गाकार खंड
| 1/4'' ओडी लाइन ट्यूबिंग | 0.433'' x 0.433'' (11.0 मिमी x 11.0 मिमी) |
| 3/8'' ओडी लाइन ट्यूबिंग | 0.535'' x 0.535'' (13.6 मिमी x 13.6 मिमी) |
| 1/2'' ओडी लाइन ट्यूबिंग | 0.660'' x 0.660'' (16.8 मिमी x 16.8 मिमी) |
आयताकार खंड
| 1/4'' ओडी लाइन x 1 | 0.710'' x 0.410'' (18.0 मिमी x 10.4 मिमी) |
| 1/4'' ओडी लाइन x 2 | 0.990'' x 0.410'' (25.1 मिमी x 10.4 मिमी) |
| 1/2'' ओडी लाइन x 2 | 1.220'' x 0.669'' (31.0 मिमी x 17.0 मिमी) |
| 1/2'' ओडी लाइन x 3 | 1.772'' x 0.669'' (45.0 मिमी x 17.0 मिमी) |
अनुरोध पर अन्य आकार
एनकैप्सुलेशन के अंदर नियंत्रण रेखा टयूबिंग के लिए उपलब्ध मिश्र धातु ग्रेड
| ऑस्टेनिटिक: | 316एल |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एनकैप्सुलेशन सामग्री की विशेषताएं
| polypropylene | -25C से 150C | नमकीन पानी के प्रति अच्छा प्रतिरोध |
|
सैंटोप्रीन, टीपीवी |
-30C से 150C | नमकीन पानी के प्रति अच्छा प्रतिरोध |
|
नायलॉन 11, रिल्सन 11 |
-60C से 135C | हाइड्रोकार्बन के लिए अच्छा प्रतिरोध, अच्छा घर्षण प्रतिरोध |
| पीवीडीएफ | -30C से 150C | ब्राइन और हाइड्रोकार्बन के लिए अच्छा प्रतिरोध, अच्छा घर्षण प्रतिरोध |
| एफईपी | -110C से 200C | ब्राइन और हाइड्रोकार्बन के प्रति अच्छा प्रतिरोध |
आवेदन
- रासायनिक इंजेक्शन के लिए केशिका कुंडलित मिश्र धातु ट्यूबिंग
- समुद्र के भीतर सुरक्षा वाल्वों के लिए नंगे और इनकैप्सुलेटेड हाइड्रोलिक नियंत्रण लाइन कुंडलित मिश्र धातु टयूबिंग
- वेग स्ट्रिंग्स, वर्क स्ट्रिंग्स, और स्टील ट्यूब नाभि
- भूतापीय कुंडलित मिश्र धातु ट्यूबिंग
