उत्पाद विवरण:
|
| मिश्र धातु: | डुप्लेक्स 2205, UNS S32205 | सतह: | स्वच्छ और उज्ज्वल |
|---|---|---|---|
| स्थिति: | annealed | गुण: | बढ़ाया तन्यता और उपज |
| विशेषता: | उच्च दबाव ट्यूबिंग | आवेदन: | तेल और गैस कुओं में डाउन होल हाइड्रोलिक नियंत्रण |
| मानक: | एएसटीएम ए 789 | आकार: | तंग आयामी सहनशीलता |
| आवेदन मानक: | एनएसीई एमआर0175 / आईएसओ15156 | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | निर्बाध 1 2 स्टेनलेस कुंडल,पुनः खींची गई केशिका 1 2 स्टेनलेस कुंडल,1 स्टेनलेस स्टील कुंडल टयूबिंग 2205 |
||
डुप्लेक्स 2205 से बनी निर्बाध और पुनः खींची गई केशिका टयूबिंग इंजेक्शन लाइन
मीलोंग ट्यूब विशेष रूप से सीमलेस और दोबारा खींची गई, वेल्डेड और दोबारा खींची गई कुंडलित टयूबिंग बनाती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील्स और निकल मिश्र धातु ग्रेड से बनाई जाती है।टयूबिंग का उपयोग हाइड्रोलिक नियंत्रण लाइनों और रासायनिक इंजेक्शन लाइनों के रूप में किया जाता है, विशेष रूप से तेल और गैस, भूतापीय उद्योग की सेवा के लिए।
रासायनिक इंजेक्शन लाइन का विशिष्ट आकार
नियंत्रण रेखाओं का बाहरी व्यास मुख्यतः 3/8'' (9.53 मिमी) है।
दीवार की मोटाई: 0.035'' (0.89मिमी), 0.049'' (1.24मिमी), 0.065'' (1.65मिमी), 0.083'' (2.11मिमी)
नियंत्रण रेखा टयूबिंग 400 फीट (122 मीटर) से 32,808 फीट (10,000 मीटर) तक की लंबाई में उपलब्ध है।कोई कक्षीय बट वेल्ड नहीं।
अन्य विशिष्टताएँ (1/8'' से 3/4'') अनुरोध पर उपलब्ध हैं।
रासायनिक इंजेक्शन लाइन का महत्व
प्रत्येक ट्यूबिंग कॉइल कक्षीय वेल्ड के बिना पूरी तरह से निरंतर लंबाई है।
प्रत्येक एक ट्यूबिंग कॉइल को न्यूनतम 11,600 पीएसआई पर हाइड्रोस्टैटिक परीक्षण किया जाता है।
परीक्षण को तृतीय पक्ष निरीक्षकों (एसजीएस, बीवी, डीएनवी) द्वारा साइट पर देखा जा सकता है।
अन्य परीक्षण सामग्री की गुणवत्ता के लिए एड़ी वर्तमान परीक्षण, रसायन, चपटा, भड़कना, तन्यता, उपज, बढ़ाव, कठोरता हैं।
इंजेक्शन लाइन के लिए आवेदन विवरण
तेल और गैस उद्योग के सभी क्षेत्रों में, रसायनों को प्रक्रिया लाइनों और तरल पदार्थों में इंजेक्ट किया जाता है।तेल क्षेत्र सेवाओं को लें, तो बेहतर स्थिरता के लिए वेलबोर के किनारे फिल्मांकन के लिए रसायनों का उपयोग किया जाता है।पाइपलाइनों में वे निर्माण से बचते हैं और बुनियादी ढांचे को स्वस्थ रखते हैं।
रासायनिक इंजेक्शन लाइन की भूमिका
तेल और गैस उद्योग में हम रसायनों को क्रम से इंजेक्ट करते हैं
बुनियादी ढांचे की रक्षा के लिए
प्रक्रियाओं को अनुकूलित करने के लिए
प्रवाह सुनिश्चित करने के लिए
और उत्पादकता में सुधार करना
इंजेक्शन लाइनों के लिए मिश्र धातुएँ
| ऑस्टेनिटिक: | 316एल | एएसटीएम ए-269 |
| डुप्लेक्स: |
एस31803/एस32205 S32750 |
एएसटीएम ए-789 एएसटीएम ए-789 |
| निकल मिश्र धातु: |
एन08825 एन06625 |
एएसटीएम बी-704;एएसटीएम बी-423 एएसटीएम बी-704;एएसटीएम बी-444 |
इंजेक्शन लाइन टयूबिंग सुविधाएँ
बंद आयामी सहनशीलता
यांत्रिक गुणों में काफी वृद्धि हुई है
सुपीरियर सतह फ़िनिश
अंदर की सतह की उच्च सफाई
नियंत्रित अंडाकारता, विलक्षणता
टयूबिंग प्रक्रिया और पैकिंग
निर्बाध- छेदा हुआ, पुनः खींचा हुआ, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)
वेल्डेड- अनुदैर्ध्य रूप से वेल्डेड, पुनः खींचा गया, एनील्ड (मल्टी-पास सर्कुलेशन प्रक्रिया)

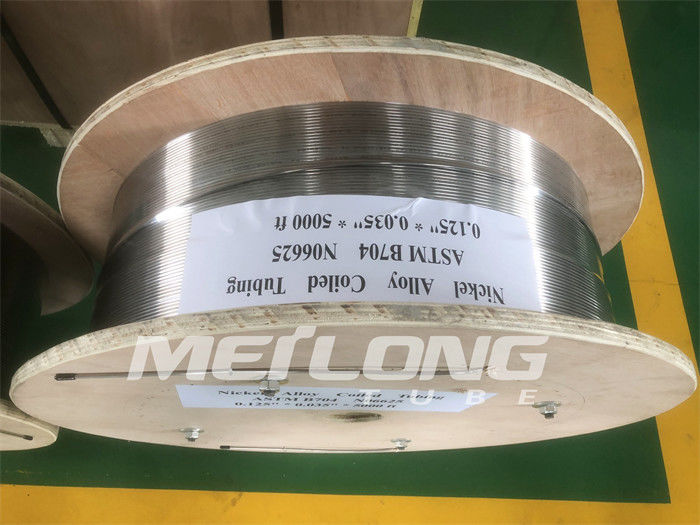

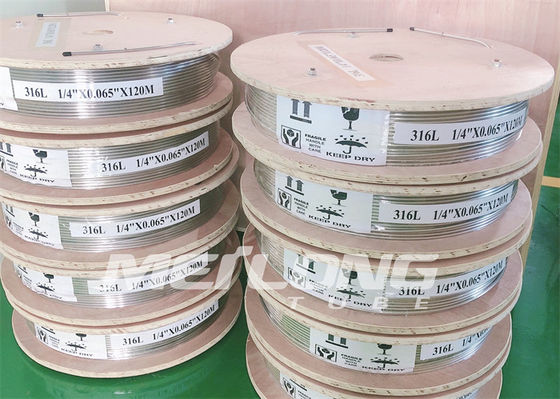

पैकिंग- टयूबिंग को धातु/लकड़ी के ड्रम या स्पूल पर लपेटकर समतल किया जाता है।

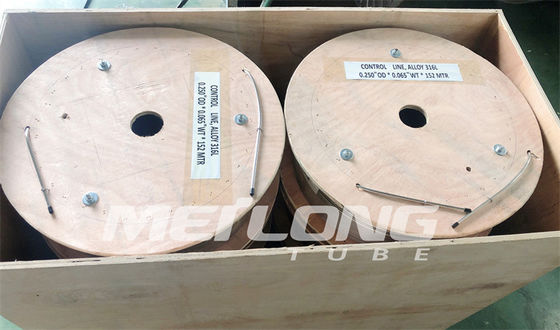

आसान लॉजिस्टिक संचालन के लिए सभी ड्रम या स्पूल लकड़ी के बक्सों में पैक किए जाते हैं।
रासायनिक इंजेक्शन लाइन के लिए डुप्लेक्स 2205
| कार्बन | मैंगनीज | फास्फोरस | गंधक | सिलिकॉन | निकल | क्रोमियम | मोलिब्डेनम | नाइट्रोजन |
| % | % | % | % | % | % | % | % | % |
| अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | अधिकतम. | ||||
| 0.03 | 2.00 | 0.030 | 0.020 | 1.00 | 4.5-6.5 | 22.0-23.0 | 3.0-3.5 | 0.14-0.20 |
मानक तुल्यता
| श्रेणी | यूएनएस नं | यूरो मानक | जापानी | |
| नहीं | नाम | जिस | ||
| मिश्र धातु | एएसटीएम/एएसएमई | EN10216-5 | EN10216-5 | जेआईएस जी3463 |
| 2205 | एस31803 | 1.4462 | X2CrNiMoN22-5-3 | SUS329J3LTB |
डुप्लेक्स 2205 एक नाइट्रोजन संवर्धित डुप्लेक्स स्टेनलेस स्टील है जिसे 300 श्रृंखला स्टेनलेस स्टील्स के साथ आने वाली सामान्य संक्षारण समस्याओं से निपटने के लिए विकसित किया गया था।"डुप्लेक्स" स्टेनलेस स्टील्स के एक परिवार का वर्णन करता है जो न तो पूरी तरह से ऑस्टेनिटिक है, जैसे कि एसएस304 स्टेनलेस, और न ही पूरी तरह से फेरिटिक, जैसे कि एसएस430 स्टेनलेस।2205 डुप्लेक्स स्टेनलेस स्टील की संरचना में निरंतर फेराइट चरण से घिरे ऑस्टेनाइट पूल शामिल हैं।एनील्ड स्थिति में, डुप्लेक्स 2205 में लगभग 40-50% फेराइट होता है।अक्सर वर्क हॉर्स ग्रेड के रूप में जाना जाता है, डुप्लेक्स 2205 स्टेनलेस स्टील्स के डुप्लेक्स परिवार में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला ग्रेड है।
डुप्लेक्स संरचना का लाभ यह है कि यह ऑस्टेनिटिक मिश्र धातु (निर्माण में आसानी और संक्षारण प्रतिरोध) के साथ फेरिटिक मिश्र धातु (तनाव संक्षारण क्रैकिंग प्रतिरोध और उच्च शक्ति) के अनुकूल गुणों को जोड़ती है।
2205 डुप्लेक्स स्टेनलेस स्टील का उपयोग 600 डिग्री फ़ारेनहाइट से कम तापमान तक सीमित होना चाहिए। लंबे समय तक ऊंचा तापमान एक्सपोज़र डुप्लेक्स 2205 स्टेनलेस स्टील को ख़राब कर सकता है।
जंग प्रतिरोध
2205 डुप्लेक्स स्टेनलेस स्टील कई अनुप्रयोगों के लिए एक लागत प्रभावी समाधान है जहां 300 श्रृंखला स्टेनलेस स्टील क्लोराइड तनाव जंग क्रैकिंग के लिए अतिसंवेदनशील होते हैं।तनाव संक्षारण क्रैकिंग तब होती है जब स्टेनलेस स्टील्स क्लोराइड युक्त समाधानों के संपर्क में रहते हुए तन्य तनाव के अधीन होते हैं।बढ़ते तापमान से स्टेनलेस स्टील्स में तनाव संक्षारण दरार की संवेदनशीलता भी बढ़ जाती है।
क्रोमियम, मोलिब्डेनम और नाइट्रोजन का संयोजन क्लोराइड पिटिंग और दरार संक्षारण के लिए 2205 का अच्छा प्रतिरोध दर्शाता है।यह प्रतिरोध समुद्री पर्यावरण, खारे पानी, ब्लीचिंग संचालन, बंद लूप जल प्रणालियों और कुछ खाद्य प्रसंस्करण अनुप्रयोगों जैसी सेवाओं के लिए बेहद महत्वपूर्ण है।2205 की उच्च क्रोमियम, मोलिब्डेनम और नाइट्रोजन सामग्री अधिकांश वातावरणों में सामान्य स्टेनलेस स्टील्स, जैसे एसएस 316 एल और एसएस 317 एल से बेहतर संक्षारण प्रतिरोध प्रदान करती है।
आवेदन
रासायनिक प्रक्रिया वाहिकाएँ, पाइपिंग और प्रासंगिक हीट एक्सचेंजर ट्यूबिंग
पल्प मिल डाइजेस्टर, ब्लीच वॉशर, चिप प्री-स्टीमिंग बर्तन
खाद्य प्रसंस्करण उपकरण
तेल क्षेत्र पाइपिंग और प्रासंगिक हीट एक्सचेंजर ट्यूबिंग
ग्रिप गैस डीसल्फराइजेशन उपकरण
