उत्पाद विवरण:
|
| टयूबिंग मानक: | एएसटीएम A269 | सामग्री: | स्टेनलेस स्टील 316L |
|---|---|---|---|
| यूएनएस: | S31603 | स्थिति: | annealed |
| टयूबिंग प्रकार: | निर्बाध और पुनः खींचा गया | औद्योगिक मानक: | एनएसीई एमआर0175 / आईएसओ15156 |
| सतह: | बेहद साफ और चमकदार | विशेषता: | अत्यधिक उच्च फट दबाव |
| आकार: | तंग आयामी सहनशीलता | परीक्षा: | 100% लंबाई हाइड्रोलिक परीक्षण किया गया है |
| प्रमुखता देना: | एसजीएस स्टील ट्यूब कॉइल,बीवी स्टील ट्यूब कॉइल,केशिका स्टेनलेस स्टील कॉइल्ड ट्यूबिंग |
||
एसजीएस/बी.वी. ने सतत लंबाई के साथ सीमलेस केमिकल इंजेक्शन लाइन केशिका ट्यूबिंग का निरीक्षण किया
मीलोंग ट्यूब उच्च गुणवत्ता वाली सीमलेस और दोबारा खींची गई, सीम-वेल्डेड और दोबारा खींची गई कुंडलित ट्यूबिंग बनाती है जो संक्षारण प्रतिरोधी ऑस्टेनिटिक, डुप्लेक्स, सुपर डुप्लेक्स स्टेनलेस स्टील और निकल मिश्र धातु ग्रेड से बनाई जाती है।अपस्ट्रीम तेल और गैस उद्योग में शोषण इंजीनियरिंग के लिए 100% उत्पादों का उपयोग हाइड्रोलिक पावर कंट्रोल लाइन, रासायनिक इंजेक्शन लाइन, नाभि में मिश्र धातु टयूबिंग और इंस्ट्रूमेंटेशन टयूबिंग के रूप में किया जाता है।
कुंडलित ट्यूबिंग बाहरी व्यास 0.125 इंच (3.175 मिलीमीटर) से 1 इंच (25.4 मिलीमीटर) तक व्यवस्थित आकार में उपलब्ध है।दीवार की मोटाई 0.083 इंच (2.108 मिलीमीटर) तक है।लागत प्रभावी गर्भनाल निर्माण के लिए 65600 फीट (20,000 मीटर) तक की लंबाई उपलब्ध है।आपकी विशेष आवश्यकताओं को पूरा करने के लिए दायरे में अधिक आकारों का उत्पादन और वितरण करने के लिए अनुकूलित किया जा सकता है।
निर्बाध 316L रासायनिक इंजेक्शन लाइन गुण
छेदित (सीमलेस) और फ्लोटिंग आंतरिक प्लग पुनः खींची गई टयूबिंग।एनील्ड स्थिति में आपूर्ति की गई
कक्षीय जॉय के बिना निरंतर लंबाईएनटी वेल्ड
| मिश्र धातु | यूएनएस | आयुध डिपो | डब्ल्यूटी | कार्य का दबाव | बर्स्टिंग प्रेशर | पतन का दबाव | परीक्षण दबाव | |
| इंच | इंच | इंच | साई | साई | साई | साई | ||
| स्टेनलेस 316एल | एस31603 | 1/8 | 0.125 | 0.028 | 9,931 | 40,922 | 9,525 | 11,600 |
| स्टेनलेस 316एल | एस31603 | 1/8 | 0.125 | 0.035 | 12,640 | 52,042 | 11,056 | 15,225 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.035 | 5,939 | 24,474 | 6,621 | 7,250 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.049 | 8,572 | 35,322 | 8,632 | 10,150 |
| स्टेनलेस 316एल | एस31603 | 1/4 | 0.250 | 0.065 | 11,694 | 48,166 | 10,562 | 13,775 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.035 | 3,818 | 15,731 | 4,659 | 4,350 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.049 | 5,483 | 22,575 | 6,222 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.065 | 7,517 | 30,951 | 7,865 | 8,700 |
| स्टेनलेस 316एल | एस31603 | 3/8 | 0.375 | 0.083 | 9,808 | 40,372 | 9,551 | 11,600 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.049 | 4,003 | 16,480 | 4,835 | 5,075 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.065 | 5,461 | 22,512 | 6,206 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 1/2 | 0.500 | 0.083 | 7,133 | 29,364 | 7,648 | 8,700 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.049 | 3,144 | 12,955 | 3,957 | 3,625 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.065 | 4,285 | 17,630 | 5,105 | 5,075 |
| स्टेनलेस 316एल | एस31603 | 5/8 | 0.625 | 0.083 | 5,472 | 22,513 | 6,519 | 6,525 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.049 | 2,619 | 10,791 | 3,296 | 2,900 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.065 | 3,570 | 14,686 | 4,283 | 4,350 |
| स्टेनलेस 316एल | एस31603 | 3/4 | 0.750 | 0.083 | 4,558 | 18,753 | 5,431 | 5,800 |
चूंकि अधिक तेल और गैस निष्कर्षण गहरे और कठोर पानी में चले जाते हैं, जहां अत्यधिक अपतटीय वातावरण अत्यधिक सुरक्षा की मांग करता है, हमारा काम आपके काम की सुरक्षा और विश्वसनीयता में सुधार के लिए कुंडलित नाभि टयूबिंग के लिए "सही" संक्षारण प्रतिरोधी सामग्री का उपयोग करने में आपकी सहायता करना है।यह हमारे नवाचारों और निरंतर विकास को आगे बढ़ाने की शक्ति है।
अनुप्रयोग परिवेश के लिए उपयुक्त
क्लोराइड पिटिंग, दरार संक्षारण, H2S और CO2, और क्लोराइड तनाव संक्षारण क्रैकिंग (एससीसी) के लिए एक आम प्रतिरोध।
रासायनिक इंजेक्शन लाइन के लिए आयामी सहिष्णुता
| एएसटीएम ए269/एएसएमई एसए269, यूएनएस एस31603 (316एल) | ||
| आकार आयुध डिपो | सहनशीलता आयुध डिपो | सहनशीलता WT |
|
1/8''≤OD<3/16'' (3.18≤OD<4.76 मिमी) 3/16≤OD<1/2'' (4.76≤OD<12.7 मिमी) 1/2''≤OD≤1'' (12.7≤OD≤25.4 मिमी) |
+0.003'' (+0.08 मिमी)/-0 +0.004'' (+0.10 मिमी)/-0 +0.005'' (+0.13 मिमी)/-0 |
±10% ±10% ±10% |
मीलोंग ट्यूब मानक
| आकार आयुध डिपो | सहनशीलता आयुध डिपो | सहनशीलता WT |
|
1/8'' ≤OD<3/16'' (3.18≤OD<4.76 मिमी) 3/16≤OD<1/2'' (4.76≤OD<12.7 मिमी) 1/2''≤OD≤1'' (12.7≤OD≤25.4 मिमी) |
+0.003'' (+0.08 मिमी)/-0 +0.004'' (+0.10 मिमी)/-0 +0.004'' (+0.10 मिमी)/-0 |
±10% ±10% ±8% |
गुणवत्ता के लिए परीक्षण
|
एड़ी प्रवाह सतह खुरदरापन हीड्रास्टाटिक आयामी विश्लेषण अनाज आकार रॉकवेल कठोरता |
नम्य होने की क्षमता तन्यता ताकत बढ़ाव कठोरता सकारात्मक सामग्री पहचान (पीएमआई) संक्षारण प्रतिरोध परीक्षण |
उपरोक्त परीक्षणों के अलावा, जिनकी ग्राहक की व्यक्तिगत माँगों के अनुसार आवश्यकता हो सकती है, हम निम्नलिखित तृतीय पक्षों से परीक्षण रिपोर्ट भी प्रदान करते हैं।
पैकिंग

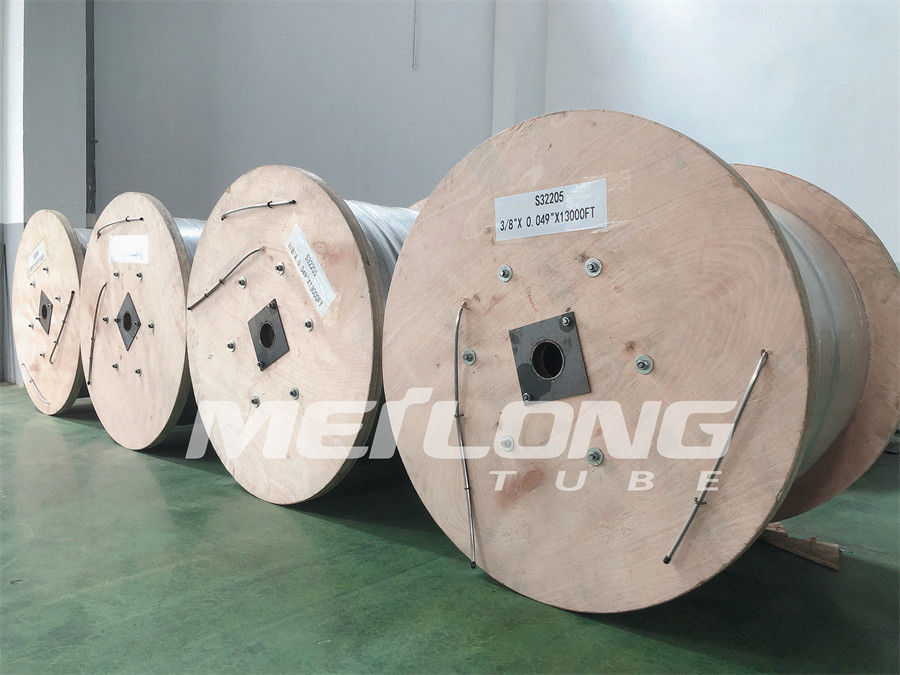

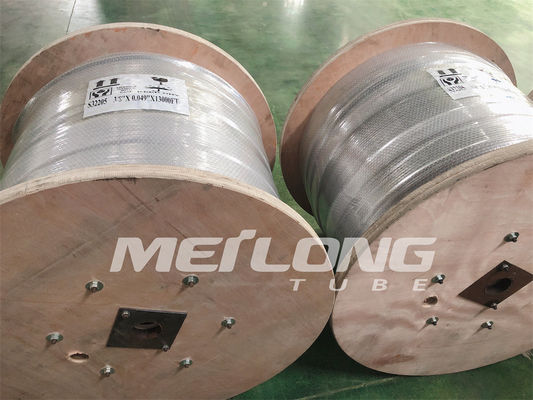

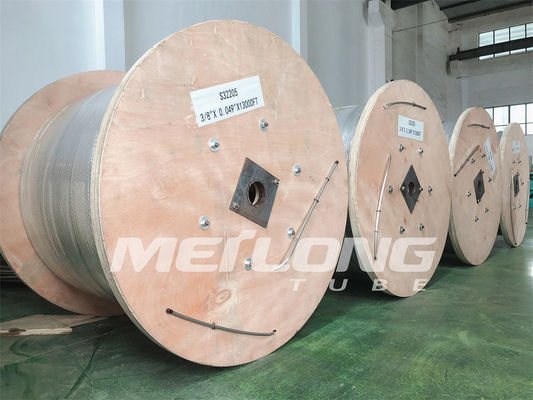

हाइड्रोलिक नियंत्रण रेखा धातु/लकड़ी के ड्रम या स्पूल पर समतल कुंडलित होती है।
आसान लॉजिस्टिक संचालन के लिए सभी ड्रमों को लकड़ी के बक्सों में पैक किया जाता है।
इंजेक्शन आरेख
आवेदन
रासायनिक इंजेक्शन के लिए केशिका कुंडलित मिश्र धातु ट्यूबिंग
समुद्र के भीतर सुरक्षा वाल्वों के लिए नंगे और इनकैप्सुलेटेड हाइड्रोलिक नियंत्रण लाइन कुंडलित मिश्र धातु टयूबिंग
वेग स्ट्रिंग्स, वर्क स्ट्रिंग्स, और स्टील ट्यूब नाभि
भूतापीय कुंडलित मिश्र धातु ट्यूबिंग
एनकैप्सुलेशन के लिए अतिरिक्त सेवा
रासायनिक इंजेक्शन लाइन को ग्राहकों की व्यक्तिगत आवश्यकताओं, जैसे पीवीडीएफ, एफईपी, टीपीवी इत्यादि के अनुसार विभिन्न पॉलिमर के साथ एनकैप्सुलेट किया जा सकता है। एनकैप्सुलेशन रसायनों, पहनने और उच्च तापमान के लिए अतिरिक्त प्रतिरोध प्रदान करने के लिए है।
एनकैप्सुलेशन के लिए उपलब्ध अनुभाग: गोल, चौकोर, आयताकार।
एनकैप्सुलेशन सामग्री
| संक्षेपाक्षर | वर्ग नाम | व्यापरिक नाम | एनकैप्सुलेशन सामग्री का न्यूनतम स्थापना तापमान |
| ECTFE | एथिलीन क्लोरोट्राइफ्लुओरोएथिलीन | हलार® | -60°C |
| ईटीएफई | एथिलीन टेट्राफ्लुओरोएथिलीन | टेफज़ेल® | -60°C |
| एफईपी | फ्लोराइडयुक्त एथिलीन प्रोपलीन | टेफ्लॉन® एफईपी | -100°C |
| एचडीपीई | हाइ डेन्सिटी पोलिथीन | -40°C | |
| पीएफए | पेरफ्लुओरोअल्कोक्सी | टेफ्लॉन® पीएफए | -100°C |
| देहात | पॉलियामाइड | नायलॉन | -40°C |
| पीपी | polypropylene | -10°C | |
| पीवीडीएफ | पोलीविनीलीडेंस फ्लोराइड | किनार® | -20°C |
| टीपीओ-पीपी | थर्माप्लास्टिक पॉलीओलेफ़िन | सैंटोप्रीन® | -20°C |
