उत्पाद विवरण:
|
| ट्यूबिंग की स्थिति: | ठंडा काम किया | इन्सुलेशन सामग्री: | पीपी, एफईपी, पीएफए |
|---|---|---|---|
| ट्यूबिंग सामग्री: | 316एल, इंकोलॉय 825 | कंडक्टर: | तांबे के तार, टिनप्लेटेड तांबे के तार, फंसे हुए तार, ऑप्टिकल फाइबर |
| इन्सुलेशन तापमान: | -10°C से 250°C | भरनेवाला: | पीपी, एफईपी, पीएफए |
| जैकेट सामग्री: | पीवीडीएफ, एफईपी, नायलॉन 11 | टयूबिंग आकार: | 1/4''x0.035'', 3/8''x0.049'' |
| प्रमुखता देना: | पीवीडीएफ जैकेट ट्यूबिंग एनकैप्सुलेटेड केबल,ट्यूबिंग एनकैप्सुलेटेड केबल 316एल,ट्यूबिंग एनकैप्सुलेटेड कंडक्टर 250सी |
||
मीलोंग ट्यूब टीईसी उत्पादन द्वारा आपूर्ति किए गए फ्लैटपैक में न केवल तांबे के घटक, हाइड्रोलिक नियंत्रण और रासायनिक इंजेक्शन लाइनें शामिल हो सकती हैं, बल्कि इसमें अलग-अलग घटक और ट्यूब भी शामिल हो सकते हैं जिन्हें रंग-कोडित किया जा सकता है और असेंबली में आसानी के लिए कस्टम प्रिंटिंग के साथ समाप्त किया जा सकता है।इसके अलावा, इसका ऊर्ध्वाधर एकीकृत उत्पादन गुणवत्ता नियंत्रण को अधिकतम करते हुए और विभिन्न प्रकार के कॉन्फ़िगरेशन प्रदान करते हुए तत्काल वितरण की गारंटी देता है।
उपयोग की जाने वाली टयूबिंग का चयन दबाव, तापमान और तरल पदार्थ की संक्षारक प्रकृति जैसे कई कारकों के आधार पर किया जाता है, जहां टयूबिंग के मिश्र धातु को अनुप्रयोग से सटीक रूप से मेल खाना चाहिए।अनुदैर्ध्य वेल्डेड होने और एड़ी वर्तमान परीक्षण से गुजरने के बाद, ट्यूबों को उसके निर्दिष्ट आकार में तैयार किया जाता है, जिनमें से प्रत्येक डेटा को अच्छी तरह से प्रलेखित किया जाता है।
कस्टम लंबाई के फ्लैटपैक शामिल घटकों के लगभग अनंत संयोजन के साथ आते हैं, जिनमें से सभी स्प्लिस-मुक्त हैं।लगभग किसी भी डाउनहोल आवश्यकता को पूरा करने के लिए, मानक एनकैप्सुलेशन आकार (11 मिमी x 11 मिमी वर्ग) भी उपलब्ध हैं।इसके अलावा, इलेक्ट्रिक और ऑप्टिकल तत्वों के विभिन्न संयोजनों के साथ मिश्रित केबल किसी विशिष्ट डाउनहोल आवश्यकताओं के लिए अनुकूलित समाधान प्रदान करने के प्राथमिक साधन के रूप में कार्य करते हैं।
एनकैप्सुलेशन, इन्सुलेशन और फिलर सामग्री किसी भी इलेक्ट्रिक और इलेक्ट्रॉनिक उपकरणों के आवश्यक भाग हैं, जो शारीरिक संपर्क को रोककर और बाहरी वातावरण से रक्षा करके सुरक्षा प्रदान करते हैं।यहां सबसे अधिक उपयोग की जाने वाली सामग्रियों के बारे में जानकारी की एक तालिका दी गई है:
| संक्षेपाक्षर | वर्ग नाम | व्यापरिक नाम | एनकैप्सुलेशन सामग्री का न्यूनतम स्थापना तापमान |
|---|---|---|---|
| ECTFE | एथिलीन क्लोरोट्राइफ्लुओरोएथिलीन | हलार® | -60°C |
| ईटीएफई | एथिलीन टेट्राफ्लुओरोएथिलीन | टेफज़ेल® | -60°C |
| एफईपी | फ्लोराइडयुक्त एथिलीन प्रोपलीन | टेफ्लॉन® एफईपी | -100°C |
| एचडीपीई | हाइ डेन्सिटी पोलिथीन | -40°C | |
| पीएफए | पेरफ्लुओरोअल्कोक्सी | टेफ्लॉन® पीएफए | -100°C |
| देहात | पॉलियामाइड | नायलॉन | -40°C |
| पीपी | polypropylene | -10°C | |
| पीवीडीएफ | पोलीविनीलीडेंस फ्लोराइड | किनार® | -20°C |
| टीपीओ-पीपी | थर्माप्लास्टिक पॉलीओलेफ़िन | सैंटोप्रीन® | -20°C |
संक्षेप में, इन सामग्रियों का उनके थर्मल प्रतिरोध और भौतिक गुणों के संदर्भ में अलग-अलग प्रदर्शन होता है।विशिष्ट अनुप्रयोग के आधार पर, डिवाइस के समग्र प्रदर्शन के लिए सामग्रियों का उचित चयन महत्वपूर्ण है।
नीचे दी गई तालिकाएं मिश्र धातु टीईसी कोल्ड वर्क के व्यास, दीवार की मोटाई, स्टेनलेस 316एल न्यूनतम पतन और इंकोलॉय 825 न्यूनतम पतन और न्यूनतम मोड़ त्रिज्या (इंच में) दिखाती हैं।
| व्यास (इंच) | दीवार की मोटाई (इंच) | स्टेनलेस 316एल (पीएसआई) | इंकोलॉय 825 (पीएसआई) | न्यूनतम मोड़ त्रिज्या (इंच) |
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
गणना 120,000 पीएसआई की न्यूनतम उपज शक्ति पर आधारित है।सभी टीईसी टयूबिंग बड़े आकार के वेल्डेड और खींचे गए हैं, जिन्हें भाग संख्या, सीरियल नंबर, अनुक्रमिक लंबाई और खरीद आदेश संख्या सहित विभिन्न प्रकार के डेटा के साथ कस्टम मुद्रित किया जा सकता है।झुकते समय झुकने की त्रिज्या यथासंभव बड़ी होनी चाहिए।साथ ही, यह सुनिश्चित करने के लिए कि झुकने की त्रिज्या एक समान है, एक ट्यूबिंग बेंडर का उपयोग किया जाना चाहिए।
| टीईसी शैली | टीईसी 100 | टीईसी 150 | टीईसी 175 | टीईसी 200 | टीईसी 250 |
| तापमान की रेंज | -10 से 100°C | -10 से 150°C | -100 से 175°C | -100 से 200°C | -100 से 250°C |
| भरनेवाला | पीपी | पीपी | एफईपी | एफईपी | पीएफए |
| इन्सुलेशन | पीपी | एफईपी | एफईपी | एफईपी | पीएफए |
दिए गए AWG केबलों का अधिकतम विद्युत कंडक्टर प्रतिरोध डेटा 20°C (68°F) पर नीचे दी गई तालिका में सूचीबद्ध है।
| कंडक्टर ओडी (एडब्ल्यूजी) | कंडक्टर ओडी (इंच) | ठोस नंगा तांबा (ओम / केएफटी) | 7 स्ट्रैंड्स नंगे तांबे (ओम / मी) | ओम/किमी | ओम / मी |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 | 2.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 |
तेल और गैस उद्योग में, डाउन होल में दबाव और तापमान को मापना एक बढ़ती हुई महत्वपूर्णता है।उन्नत सेंसर के साथ, वांछित परिणाम सुनिश्चित करने के लिए कुओं की गहराई से निगरानी की जा सकती है।
तापमान मापने से लेकर उपसतह और सतह के बीच की बातचीत को बेहतर ढंग से समझने में मदद मिलती है।इसके अलावा, नीचे के छेद में दबाव का पता लगाने से अप्रत्याशित उपसतह संरचनाओं में ड्रिलिंग के जोखिम को रोकने के लिए जानकारी मिलती है।
इसलिए, जैसे-जैसे अधिक तेल कुएं खोदे जाते हैं और अधिक अन्वेषण जारी रहता है, ड्रिलिंग प्रक्रिया के दौरान सटीक तापमान और दबाव माप लेने का महत्व बढ़ता जा रहा है।

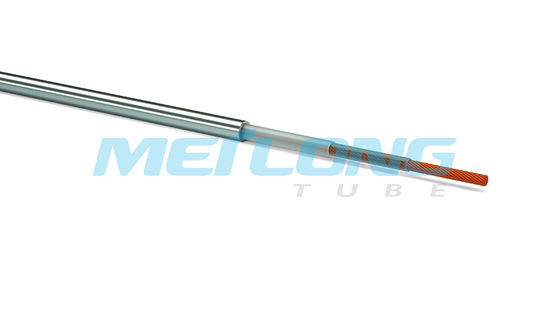

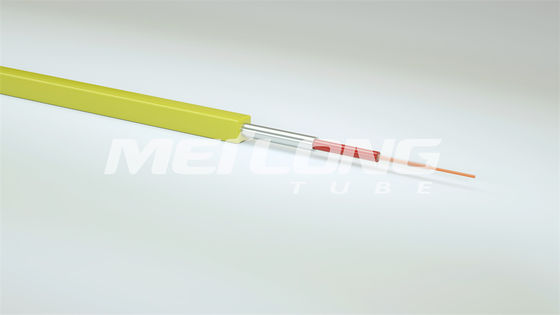

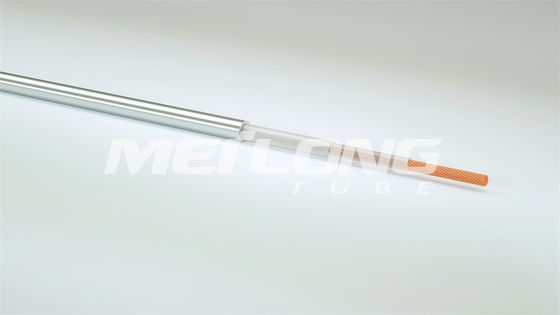

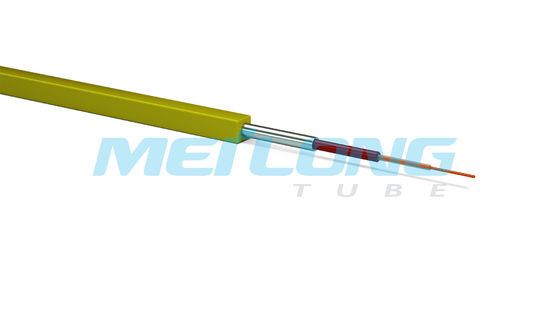

अपने स्वयं के स्टेनलेस स्टील ट्यूबिंग एनकैप्सुलेटेड केबल को अनुकूलित करने के लिए मीलोंग ट्यूब में आपका स्वागत है।हमारा ट्यूबिंग एनकैप्सुलेटेड केबल 316L ट्यूबिंग एनकैप्सुलेटेड कंडक्टर से बना है, जो -10°C से 250°C तक इन्सुलेशन तापमान के लिए बहुत अच्छा है।और टयूबिंग सामग्री 316L और Incoloy 825 से बनी है, टयूबिंग का आकार 1/4''x0.035'', 3/8''x0.049'' है।टयूबिंग की स्थिति कोल्ड वर्क वाली है, और इन्सुलेशन सामग्री पीपी, एफईपी और पीएफए हो सकती है।हमारे सभी उत्पाद ISO9001 द्वारा प्रमाणित हैं।
हमारे ट्यूबिंग एनकैप्सुलेटेड केबल के लिए न्यूनतम ऑर्डर मात्रा 2 कॉइल है।और हम 7 दिनों के भीतर तेज़ डिलीवरी का वादा कर सकते हैं।हम टी/टी और एल/सी जैसी भुगतान शर्तें स्वीकार करते हैं।हमारी मासिक आपूर्ति क्षमता 150 मीट्रिक टन है।पैकेजिंग लकड़ी का केस है।
ट्यूबिंग इनकैप्सुलेटेड केबल के लिए तकनीकी सहायता और सेवा:
व्यक्ति से संपर्क करें: Mr. John Chen
दूरभाष: +8618551138787
फैक्स: 86-512-67253682
