उत्पाद विवरण:
|
| कंडक्टर: | तांबे के तार, टिनप्लेटेड तांबे के तार, फंसे हुए तार, ऑप्टिकल फाइबर | ट्यूबिंग सामग्री: | 316एल, इंकोलॉय 825 |
|---|---|---|---|
| भरनेवाला: | पीपी, एफईपी, पीएफए | जैकेट सामग्री: | पीवीडीएफ, एफईपी, नायलॉन 11 |
| टयूबिंग आकार: | 1/4''x0.035'', 3/8''x0.049'' | इन्सुलेशन तापमान: | -10°C से 250°C |
| ट्यूबिंग की स्थिति: | ठंडा काम किया | इन्सुलेशन सामग्री: | पीपी, एफईपी, पीएफए |
| प्रमुखता देना: | एफईपी जैकेट ट्यूबिंग एनकैप्सुलेटेड केबल,पीपी इंसुलेशन ट्यूबिंग एनकैप्सुलेटेड केबल,पीएफए फिलर के साथ ट्यूबिंग एनकैप्सुलेटेड कंडक्टर |
||
टीईसी के फ्लैटपैक स्थायित्व, स्थापना में आसानी और विभिन्न प्रकार के कॉन्फ़िगरेशन के लिए डिज़ाइन किए गए हैं।एकल तत्व, ट्यूब और तांबे के घटक जैसे घटक रंग कोडित होते हैं और आवश्यकतानुसार कस्टम मुद्रित किए जा सकते हैं।ग्राहक घटकों का लगभग अनंत संयोजन भी चुन सकते हैं, साथ ही कस्टम लंबाई भी प्रदान कर सकते हैं।इसके अलावा, कंपनी विभिन्न डाउनहोल आवश्यकताओं को पूरा करने के लिए 11 मिमी x 11 मिमी वर्ग के इनकैप्सुलेशन आकार का उपयोग करती है।इसके अतिरिक्त, विशिष्ट डाउनहोल आवश्यकताओं के लिए मिश्रित केबल उपलब्ध हैं जिनमें ऑप्टिकल और इलेक्ट्रिकल घटकों का मिश्रण शामिल है।
ग्राहकों की संतुष्टि को अधिकतम करने के लिए, टीईसी का उत्पादन पूरी तरह से लंबवत एकीकृत है।यह तेजी से वितरण समय, सख्त गुणवत्ता नियंत्रण और प्रत्येक ट्यूब के लिए सटीक परीक्षण परिणामों में मदद करता है।अंत में, टीईसी विश्वास के साथ कह सकता है कि उनके फ्लैटपैक सभी प्रकार के अनुप्रयोगों के लिए, अभी और भविष्य में, एक विश्वसनीय समाधान हैं।
एनकैप्सुलेशन, इन्सुलेशन और भराव सामग्री विद्युत उपकरण के महत्वपूर्ण घटक हैं।यहां उनके संक्षिप्त नाम, सामान्य नाम और व्यापार नाम के साथ महत्वपूर्ण एनकैप्सुलेशन, इन्सुलेशन और भराव सामग्री की एक सूची दी गई है।
ये सामग्रियां न केवल कठोर सुरक्षा प्रदान करती हैं, बल्कि विद्युत ऊर्जा के सीधे प्रवाह को भी सुविधाजनक बनाती हैं।
निम्नलिखित तालिका व्यास, दीवार की मोटाई, स्टेनलेस 316एल और इंकोलॉय 825 की यांत्रिक विशेषताओं के साथ-साथ मिश्र धातु टीईसी के लिए न्यूनतम पतन और न्यूनतम मोड़ त्रिज्या को रेखांकित करती है:
| व्यास | दीवार की मोटाई | स्टेनलेस 316एल | इंकोलॉय 825 | न्यूनतम पतन | न्यूनतम मोड़ त्रिज्या* |
|---|---|---|---|---|---|
| इंच | इंच | साई | साई | इंच | |
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 | |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 | |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 | |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 | |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 | |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
उपरोक्त डेटा की गणना 120,000 पीएसआई की न्यूनतम उपज शक्ति पर आधारित है।इसके अतिरिक्त, सभी टीईसी टयूबिंग को बड़े आकार में वेल्डेड और खींचा गया है और इसे विभिन्न प्रकार के डेटा जैसे भाग संख्या, सीरियल नंबर, अनुक्रमिक लंबाई और खरीद आदेश संख्या के साथ अनुकूलित किया जा सकता है।
*निर्दिष्ट झुकने की त्रिज्या समाप्ति के लिए अंतिम प्रशिक्षण के बाद स्थिर स्थिति में प्राप्त होने वाली अधिकतम सीमा है।सभी झुकने की प्रक्रियाओं को एक ट्यूबिंग बेंडर की मदद से किया जाना चाहिए क्योंकि यह सुनिश्चित करता है कि झुकने की त्रिज्या एक समान है, और कुएं में या बाहर तैनात करते समय न्यूनतम झुकने की त्रिज्या को सबसे बड़े प्राप्त मूल्य पर रखा जाना चाहिए।
नीचे दी गई तालिका 20°C (68°F) पर विभिन्न TEC शैलियों की तापमान सीमा, भराव, इन्सुलेशन और अधिकतम विद्युत कंडक्टर प्रतिरोध का विवरण देती है:
| टीईसी शैली | तापमान की रेंज | भरनेवाला | इन्सुलेशन |
|---|---|---|---|
| टीईसी 100 | -10 से 100°C | पीपी | पीपी |
| टीईसी 150 | -10 से 150°C | पीपी | एफईपी |
| टीईसी 175 | -100 से 175°C | एफईपी | एफईपी |
| टीईसी 200 | -100 से 200°C | एफईपी | एफईपी |
| टीईसी 250 | -100 से 250°C | पीएफए | पीएफए |
| कंडक्टर ओ.डी | ठोस नंगा तांबा | 7 धागे नंगे तांबे के | |||
|---|---|---|---|---|---|
| AWG | ओम/किमी | ओम / मी | ओम/किमी | ओम / मी | |
| 18 | 0.0403 इंच (1.02 मिमी) | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 इंच (1.15 मिमी) | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 इंच (1.29 मिमी) | 4.10 | 13,5 | 4.18 | 13.7 |
| 15 | 0.0571 इंच (1.45 मिमी) | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 इंच (1.63 मिमी) | 2.57 | 8.45 | 2.62 | 8.62 |
| 13 | 0.0720 इंच (1.83 मिमी) | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 इंच (2.05 मिमी) | 1.62 | 5.31 | 1.65 | 5.43 |
| 11 | 0.0907 इंच (2.30 मिमी) | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 इंच (2.59 मिमी) | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 इंच (2.90 मिमी) | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 इंच (3.25 मिमी) | 0.641 | 2.10 | 0.654 | 2.14 |
| 7 | 0.144 इंच (3.66 मिमी) | 0.510 | 1.67 | 0.521 | 1.71 |
| 6 | 0.162 इंच (4.11 मिमी) | 0.405 | 1.33 | 0.413 | 1.36 |
तेल और गैस उद्योग में, डाउन होल में दबाव और तापमान को मापना अत्यंत महत्वपूर्ण है।ऐसा इसलिए है क्योंकि यह अच्छी तरह से परीक्षण और गठन मूल्यांकन करने के लिए आवश्यक डेटा प्रदान करता है।
कुएं की उत्पादन क्षमता को मापने के साथ-साथ तेल भंडार के प्रभावी प्रबंधन को सुनिश्चित करने के लिए कुएं का परीक्षण आवश्यक है।दूसरी ओर, कुएं की भूवैज्ञानिक विशेषताओं को बेहतर ढंग से समझने के लिए गठन मूल्यांकन आवश्यक है, जैसे कि जलाशय की चट्टान के गुणों का निर्धारण।
निष्कर्षतः, डाउन होल में दबाव और तापमान को मापना तेल और गैस उद्योग का एक अनिवार्य हिस्सा है।इसका उपयोग न केवल कुएं का परीक्षण और गठन मूल्यांकन करने के लिए किया जाता है, बल्कि यह कुएं की वर्तमान स्थिति का विश्लेषण करने के लिए महत्वपूर्ण डेटा भी प्रदान करता है।
ब्रांड का नाम:मीलोंग ट्यूब
मॉडल संख्या:1/4''ओडी x 0.049''डब्ल्यूटी
उत्पत्ति का स्थान:चीन
प्रमाणीकरण:आईएसओ 9001
न्यूनतम आदेश मात्रा:2 कुंडलियाँ

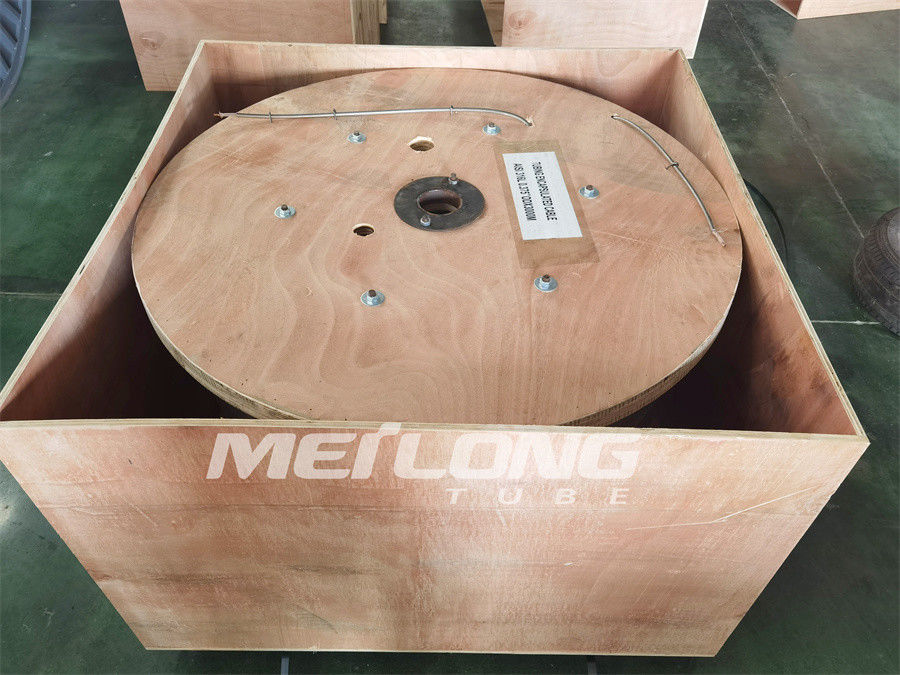

पैकेजिंग विवरण:लकड़ी का केस
डिलीवरी का समय:7 दिनों में
भुगतान की शर्तें:टी/टी, एल/सी
आपूर्ति की योग्यता:प्रति माह 150 मीट्रिक टन
कंडक्टर:तांबे के तार, टिनप्लेटेड तांबे के तार, फंसे हुए तार, ऑप्टिकल फाइबर
ट्यूबिंग की स्थिति:ठंडा काम किया
ट्यूबिंग का आकार:1/4''x0.035'', 3/8''x0.049''
इन्सुलेशन तापमान:-10°C से 250°C
इन्सुलेशन सामग्री:पीपी, एफईपी, पीएफए

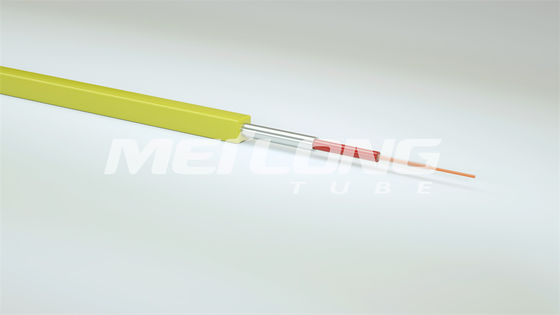

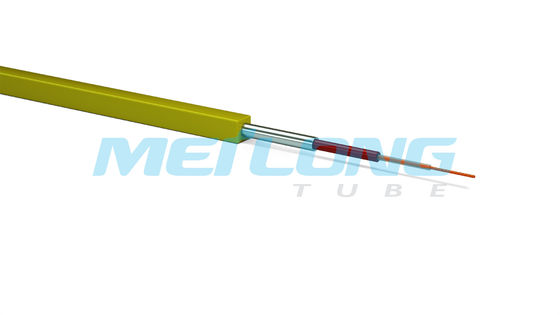

इंकोलॉय 825 ट्यूबिंग इनकैप्सुलेटेड केबल
मीलॉन्ग ट्यूब 316L ट्यूबिंग एनकैप्सुलेटेड केबल और इंकोलॉय 825 ट्यूबिंग एनकैप्सुलेटेड कंडक्टर प्रदान करता है, जो उच्च गुणवत्ता वाली सामग्री से बने होते हैं और ISO9001 द्वारा प्रमाणित होते हैं।2 कॉइल्स की न्यूनतम ऑर्डर मात्रा और 7 दिनों के डिलीवरी समय के साथ, हमारी ट्यूबिंग इनकैप्सुलेटेड केबल को आपकी आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।हमारे सभी ट्यूबिंग इनकैप्सुलेटेड केबल पीपी, एफईपी, या पीएफए सामग्री द्वारा इंसुलेटेड हैं, और ट्यूबिंग का आकार 1/4''x0.035'' से 3/8''x0.049'' तक है।
एबीसी कंपनी में, हम ट्यूबिंग इनकैप्सुलेटेड केबल के लिए तकनीकी सहायता और सेवा प्रदान करते हैं।हमारे अनुभवी तकनीशियन टयूबिंग इनकैप्सुलेटेड केबल की स्थापना, उपयोग और रखरखाव से संबंधित किसी भी तकनीकी समस्या में आपकी सहायता कर सकते हैं।
हमारी तकनीकी सहायता और सेवा में शामिल हैं:
हम ट्यूबिंग इनकैप्सुलेटेड केबल के लिए सर्वोत्तम संभव तकनीकी सहायता और सेवा प्रदान करने के लिए प्रतिबद्ध हैं।यदि आपका कोई प्रश्न या चिंता है, तो कृपया बेझिझक हमसे संपर्क करें।
