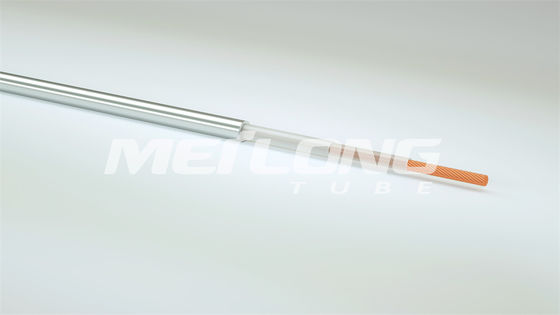

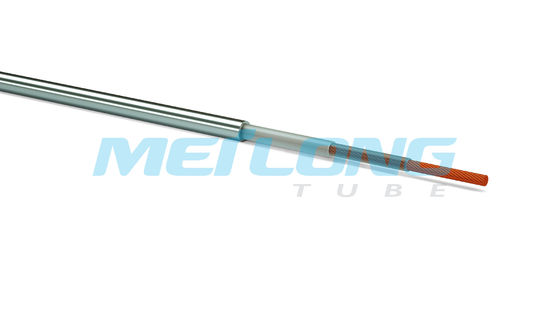

उत्पाद विवरण:
|
| ट्यूबिंग सामग्री: | 316एल, इंकोलॉय 825 | भरनेवाला: | पीपी, एफईपी, पीएफए |
|---|---|---|---|
| इन्सुलेशन तापमान: | -10°C से 250°C | टयूबिंग आकार: | 1/4''x0.035'', 3/8''x0.049'' |
| इन्सुलेशन सामग्री: | पीपी, एफईपी, पीएफए | ट्यूबिंग की स्थिति: | ठंडा काम किया |
| कंडक्टर: | तांबे के तार, टिनप्लेटेड तांबे के तार, फंसे हुए तार, ऑप्टिकल फाइबर | जैकेट सामग्री: | पीवीडीएफ, एफईपी, नायलॉन 11 |
| प्रमुखता देना: | निकल मिश्र धातु एनकैप्सुलेटेड केबल,एनकैप्सुलेटेड केबल 825 ट्यूबिंग,इंकोलॉय 825 ट्यूबिंग एनकैप्सुलेटेड कंडक्टर |
||
फ्लैटपैक में तांबे से बने घटक, साथ ही हाइड्रोलिक नियंत्रण और रासायनिक इंजेक्शन लाइनें शामिल हो सकती हैं।इसके अलावा, इंस्टॉलेशन को आसान बनाने के लिए अलग-अलग घटकों और ट्यूबों पर रंग और कस्टम प्रिंट लगाए जा सकते हैं।
मीलोंग ट्यूब टीईसी उत्पादन एक ऊर्ध्वाधर एकीकरण मॉडल का उपयोग करता है, जो तेज वितरण, सख्त गुणवत्ता नियंत्रण और विशिष्ट आवश्यकताओं के अनुरूप कॉन्फ़िगरेशन की बहुमुखी प्रतिभा सुनिश्चित करता है।उदाहरण के लिए, टीईसी का चयन कुएं की स्थितियों जैसे दबाव, तापमान और कुएं के तरल पदार्थ की संक्षारणता पर आधारित होता है।टयूबिंग विशेष रूप से मिलान किए गए मिश्र धातु से बना है और अनुदैर्ध्य रूप से वेल्डेड है, एड़ी वर्तमान परीक्षण किया गया है और तैयार आकार में खींचा गया है, प्रत्येक ट्यूब के लिए पूरा परीक्षण डेटा उपलब्ध है।
टीईसी कॉन्फ़िगरेशन स्प्लिस-मुक्त कस्टम लंबाई और घटकों के लगभग अनंत संयोजन के साथ तैयार किए गए हैं।इसके अलावा, अधिकांश डाउनहोल आवश्यकताओं को पूरा करने के लिए मानक एनकैप्सुलेशन आकार (11 मिमी x 11 मिमी वर्ग) उपलब्ध हैं।इसके अलावा, अधिक विशिष्ट आवश्यकताओं को पूरा करने के लिए विद्युत और ऑप्टिकल घटकों को मिलाकर एक मिश्रित केबल बनाई जा सकती है।
एनकैप्सुलेशन, इन्सुलेशन और भराव सामग्री सभी यह सुनिश्चित करने में भूमिका निभा सकते हैं कि एक संरचना कुछ पर्यावरणीय और परिचालन स्थितियों को बनाए रखती है।विशिष्ट आवश्यकताओं के आधार पर, एथिलीन क्लोरोट्राइफ्लुओरोएथिलीन (ECTFE), एथिलीन टेट्राफ्लुओरोएथिलीन (ETFE), फ्लोरिनेटेड एथिलीन प्रोपलीन (FEP), उच्च घनत्व पॉलीइथाइलीन (HDPE), पेरफ्लूरोअल्कोक्सी (PFA), पॉलियामाइड (PA), पॉलीप्रोपाइलीन (PP) जैसी वस्तुएं। पॉलीविनाइलिडीन फ्लोराइड (पीवीडीएफ), और थर्मोप्लास्टिक पॉलीओलेफ़िन (टीपीओ/पीपी) सभी को एक डिज़ाइन में शामिल किया जा सकता है।
नीचे दी गई तालिका प्रत्येक प्रकार की एनकैप्सुलेशन सामग्री के लिए व्यापार नाम और न्यूनतम स्थापना तापमान का सारांश देती है:
| संक्षेपाक्षर | वर्ग नाम | व्यापरिक नाम | एनकैप्सुलेशन सामग्री का न्यूनतम स्थापना तापमान |
|---|---|---|---|
| ECTFE | एथिलीन क्लोरोट्राइफ्लुओरोएथिलीन | हलार® | -60°C |
| ईटीएफई | एथिलीन टेट्राफ्लुओरोएथिलीन | टेफज़ेल® | -60°C |
| एफईपी | फ्लोराइडयुक्त एथिलीन प्रोपलीन | टेफ्लॉन® एफईपी | -100°C |
| एचडीपीई | हाइ डेन्सिटी पोलिथीन | -40°C | |
| पीएफए | पेरफ्लुओरोअल्कोक्सी | टेफ्लॉन® पीएफए | -100°C |
| देहात | पॉलियामाइड | नायलॉन | -40°C |
| पीपी | polypropylene | -10°C | |
| पीवीडीएफ | पोलीविनीलीडेंस फ्लोराइड | किनार® | -20°C |
| टीपीओ-पीपी | थर्माप्लास्टिक पॉलीओलेफ़िन | सैंटोप्रीन® | -20°C |
एनकैप्सुलेशन, इन्सुलेशन और फिलर सामग्री का सही संयोजन किसी एप्लिकेशन में सफलता और विफलता के बीच अंतर कर सकता है।उनकी विशिष्ट क्षमताओं और बाधाओं को ध्यान में रखते हुए, कार्य के लिए सही सामग्रियों का चयन करना आवश्यक है।
नीचे दी गई तालिका स्टेनलेस-स्टील 316एल और इंकोलॉय 825 के साथ कोल्ड वर्क्ड मिश्र धातु टीईसी की यांत्रिक विशेषताओं को सूचीबद्ध करती है।
| व्यास (इंच) | दीवार की मोटाई (इंच) | स्टेनलेस 316एल (पीएसआई) | इंकोलॉय 825 (पीएसआई) | न्यूनतम मोड़ त्रिज्या (इंच) |
|---|---|---|---|---|
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
ये गणना 120,000 पीएसआई की न्यूनतम उपज शक्ति पर आधारित हैं।
सभी टीईसी टयूबिंग बड़े आकार की वेल्डेड और खींची गई हैं।इसे विभिन्न प्रकार के डेटा के साथ कस्टम मुद्रित किया जा सकता है, जैसे कि भाग संख्या, क्रम संख्या, अनुक्रमिक लंबाई और खरीद आदेश संख्या।
ध्यान दें: समाप्ति पर अंतिम प्रशिक्षण के बाद दर्शाया गया झुकने वाला त्रिज्या स्थिर स्थिति में है।यह सुनिश्चित करने के लिए कि झुकने की त्रिज्या एक समान है, सभी झुकने को एक ट्यूबिंग बेंडर का उपयोग करके किया जाना चाहिए।कुएं में या बाहर तैनात करते समय, न्यूनतम झुकने का दायरा जितना संभव हो उतना बड़ा होना चाहिए।
नीचे दी गई तालिका विभिन्न टीईसी शैलियों, उनकी तापमान सीमाओं और उनके संबंधित भराव और इन्सुलेशन को दर्शाती है।
| टीईसी शैली | तापमान की रेंज | भरनेवाला | इन्सुलेशन |
|---|---|---|---|
| टीईसी 100 | -10 से 100°C | पीपी | पीपी |
| टीईसी 150 | -10 से 150°C | पीपी | एफईपी |
| टीईसी 175 | -100 से 175°C | एफईपी | एफईपी |
| टीईसी 200 | -100 से 200°C | एफईपी | एफईपी |
| टीईसी 250 | -100 से 250°C | पीएफए | पीएफए |
अंत में, निम्न तालिका विभिन्न अमेरिकी वायर गेज (AWG) विद्युत कंडक्टरों के लिए 20°C (68°F) पर अधिकतम विद्युत कंडक्टर प्रतिरोध को सूचीबद्ध करती है।
| कंडक्टर ओडी (एडब्ल्यूजी) | कंडक्टर ओडी (इंच) | ठोस नंगा तांबा (ओम / केएफटी) | 7 स्ट्रैंड्स नंगे तांबे (ओम / मी) |
|---|---|---|---|
| 18 | 0.0403 | 6.52 | 21.4 |
| 17 | 0.0453 | 5.15 | 16.9 |
| 16 | 0.0508 | 4.10 | 13.5 |
| 15 | 0.0571 | 3.24 | 10.6 |
| 14 | 0.0641 | 2.57 | 8.45 |
| 13 | 0.0720 | 2.04 | 6.69 |
| 12 | 0.0808 | 1.62 | 5.31 |
| 11 | 0.0907 | 1.29 | 4.22 |
| 10 | 0.102 | 1.019 | 3.34 |
| 9 | 0.114 | 0.808 | 2.65 |
| 8 | 0.128 | 0.641 | 2.10 |
तेल और गैस उद्योग में, डाउन होल में दबाव और तापमान को मापना एक जटिल, अपरिहार्य और महत्वपूर्ण कार्य है।कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करने के साथ-साथ परियोजना के आर्थिक और पर्यावरणीय लाभों को अधिकतम करने के लिए इसकी सटीकता आवश्यक है।
इसलिए, दबाव और तापमान का सटीक माप बहुत महत्वपूर्ण है।विश्वसनीय और सटीक दबाव और तापमान माप प्रदान करके उद्योग की मांग की आवश्यकताओं को पूरा करने के लिए नवीन समाधान और उन्नत प्रौद्योगिकियां विकसित की जा रही हैं।
डाउनहोल संचालन में सटीक दबाव और तापमान डेटा एकत्र करने के लिए इन प्रौद्योगिकियों का उपयोग करके, तेल और गैस कंपनियां सुरक्षा अनुपालन का निरीक्षण कर सकती हैं, संभावित समस्याओं की निगरानी कर सकती हैं, परिचालन दक्षता का अनुकूलन कर सकती हैं और पर्यावरण की रक्षा कर सकती हैं।
टयूबिंग इनकैप्सुलेटेड केबल तकनीकी सहायता और सेवा
