तेल कुओं में डाउनहोल अनुप्रयोगों के लिए 316L स्टेनलेस स्टील ट्यूबिंग एनकैप्सुलेटेड केबल

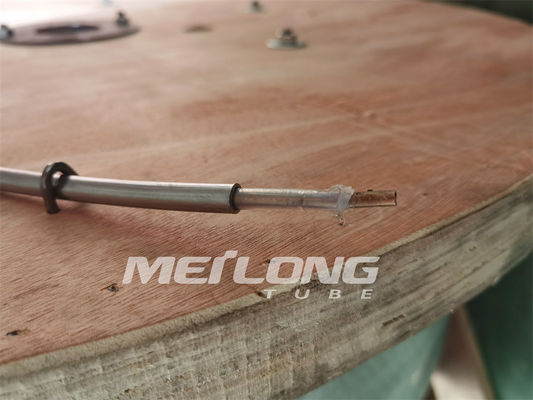

ट्यूबिंग एनकैप्सुलेटेड केबल (TEC)
टीईसी विद्युत और ऑप्टिकल घटकों को डाउनहोल वातावरण के दबाव और संक्षारक प्रभावों से बचाने के लिए वेल्डेड स्टेनलेस स्टील और निकल मिश्र धातु टयूबिंग का उपयोग करता है।पॉलिमरिक एनकैप्सुलेशन अतिरिक्त यांत्रिक सुरक्षा प्रदान करता है।
मीलोंग ट्यूब से तांबे और फाइबर घटकों का विस्तृत चयन उद्योग के सबसे परिष्कृत उपकरण केबलों के उत्पादन की अनुमति देता है।2015 में तेल और गैस उद्योग के लिए पहली बार टीईसी पेश करने के बाद से, मीलोंग ट्यूब ने लगातार गर्म और गहरे कुओं के लिए डाउनहोल गेज और उपकरणों की नई पीढ़ी के लिए इस उत्पाद में लगातार सुधार और अनुकूलन किया है।
टीईसी कॉन्फ़िगरेशन ब्याह-मुक्त कस्टम लंबाई में घटकों के लगभग अनंत संयोजन के साथ उपलब्ध हैं।
लगभग किसी भी डाउनहोल आवश्यकता को पूरा करने के लिए मानक एनकैप्सुलेशन आकार (11 मिमी x 11 मिमी वर्ग) उपलब्ध हैं।
विद्युत और ऑप्टिकल घटकों के विभिन्न संयोजनों का उपयोग करने वाली समग्र केबल विशिष्ट डाउनहोल आवश्यकताओं से मेल खाने के लिए उपलब्ध हैं।

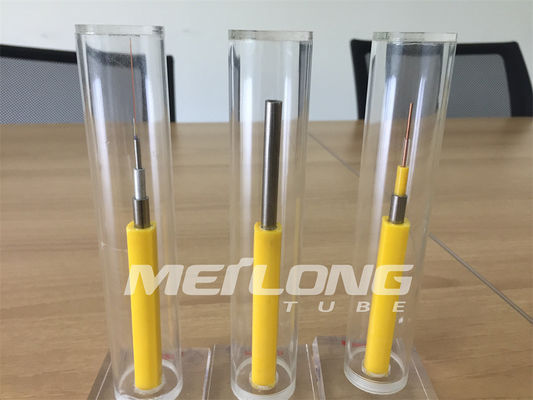

विशिष्ट निर्माण
18 AWG सिंगल कंडक्टर इंकोलॉय 825 ट्यूब स्क्वायर इनकैप्सुलेटेड
|
|
ए) 18 एडब्ल्यूजी (7 x 0.39 मिमी) टिनयुक्त तांबा ओडी 0.046 इंच (1.16 मिमी) नाममात्र
बी) एफईपी इन्सुलेशन आयुध डिपो 0.098 इंच (2.49 मिमी) नाममात्र
सी) लाल पॉलीप्रोपाइलीन भराव आयुध डिपो 0.180 इंच (4.57 मिमी) नाममात्र
डी) मिश्र धातु 825 ट्यूब दीवार की मोटाई 0.035 इंच (0.89 मिमी) नाममात्र आयुध डिपो 0.250 इंच (6.35 मिमी) नाममात्र

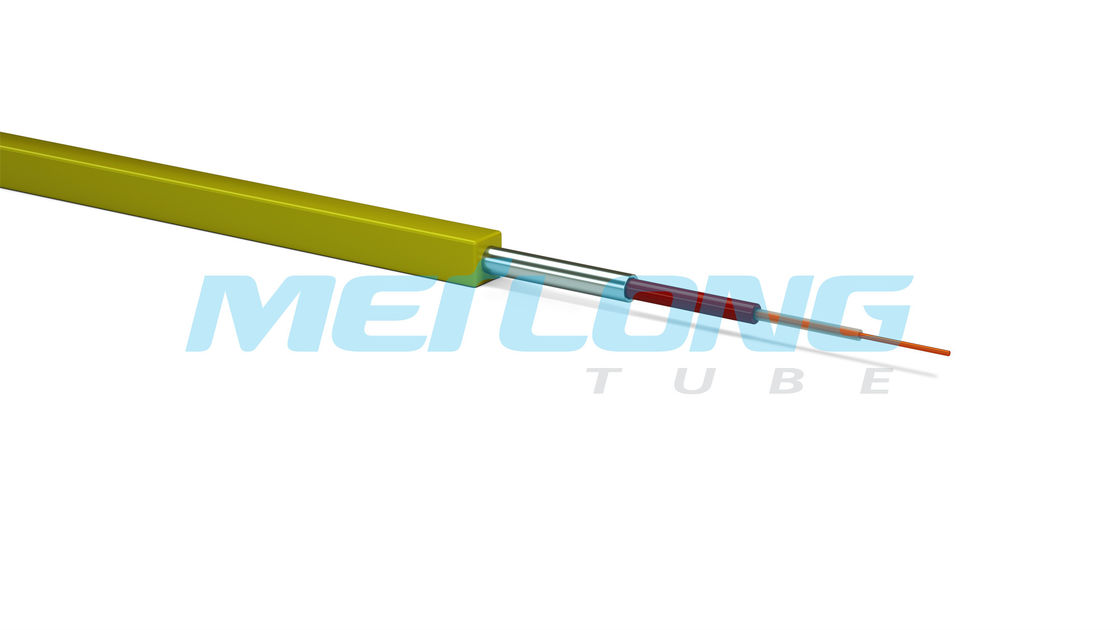

ई) पीला वर्ग प्रोफ़ाइल पॉलीप्रोपाइलीन 0.433 इंच (11 मिमी) वर्ग
|
5 AWG सिंगल कंडक्टर स्टेनलेस 316L ट्यूब एनकैप्सुलेटेड
|
|
ए) 5 एडब्ल्यूजी (एकल कंडक्टर) तांबा आयुध डिपो 0.181 इंच (4.6 मिमी) नाममात्र
बी) पीएफए इन्सुलेशन आयुध डिपो 0.228 इंच (5.8 मिमी) नाममात्र
सी) पीएफए इन्सुलेशन ओडी 0.276 इंच (7.0 मिमी) नाममात्र
डी) स्टेनलेस स्टील 316 ट्यूब दीवार की मोटाई 0.035 इंच (0.89 मिमी) नाममात्र आयुध डिपो 0.375 इंच (9.53 मिमी) नाममात्र
|
टयूबिंग विकल्प
टीईसी का चयन कुएं की स्थितियों जैसे दबाव, तापमान और कुएं के तरल पदार्थ की संक्षारणता के आधार पर किया जाता है।टयूबिंग अनुप्रयोग से मेल खाने वाले मिश्रधातु से बनी होती है।फिर इसे अनुदैर्ध्य रूप से वेल्ड किया जाता है, एड़ी करंट का परीक्षण किया जाता है और तैयार आकार में खींचा जाता है।प्रत्येक ट्यूब के लिए संपूर्ण परीक्षण डेटा उपलब्ध है।
- स्टेनलेस स्टील 316L
- डुप्लेक्स 2205
- सुपर डुप्लेक्स 2507
- इंकोलॉय 825
मिश्र धातु टीईसी, कोल्ड वर्क के लिए यांत्रिक विशेषताएं
| व्यास | दीवार की मोटाई |
स्टेनलेस 316एल न्यूनतम पतन |
इंकोलॉय 825 न्यूनतम पतन |
न्यूनतम मोड़ त्रिज्या* |
| इंच | इंच | साई | साई | इंच |
| 0.125 (1/8) | 0.022 | 23,882 | 25,209 | 0.75 |
| 0.250 (1/4) | 0.028 | 16,371 | 17,281 | 1.50 |
| 0.250 (1/4) | 0.035 | 19,688 | 20,781 | 1.50 |
| 0.250 (1/4) | 0.049 | 26,173 | 27,627 | 1.50 |
| 0.375 (3/8) | 0.035 | 13,783 | 14,549 | 2.25 |
| 0.375 (3/8) | 0.049 | 18,739 | 19,780 | 2.25 |
120,000 पीएसआई की न्यूनतम उपज शक्ति पर आधारित गणना।
सभी टीईसी टयूबिंग बड़े आकार की वेल्डेड और खींची गई हैं।
टयूबिंग को भाग संख्या, क्रम संख्या, अनुक्रमिक लंबाई और खरीद आदेश संख्या सहित विभिन्न प्रकार के डेटा के साथ कस्टम मुद्रित किया जा सकता है।
* समाप्ति पर अंतिम प्रशिक्षण के बाद दर्शाया गया झुकने वाला त्रिज्या स्थिर स्थिति में है।यह सुनिश्चित करने के लिए कि झुकने की त्रिज्या एक समान है, सभी झुकने को एक ट्यूबिंग बेंडर का उपयोग करके किया जाना चाहिए।कुएं में या बाहर तैनात करते समय, न्यूनतम झुकने का दायरा जितना संभव हो उतना बड़ा होना चाहिए।
विद्युत उपकरण
| टीईसी शैली | टीईसी 100 | टीईसी 150 | टीईसी 175 | टीईसी 200 | टीईसी 250 |
| तापमान की रेंज | -10 से 100°C | -10 से 150°C | -100 से 175°C | -100 से 200°C | -100 से 250°C |
| भरनेवाला | पीपी | पीपी | एफईपी | एफईपी | पीएफए |
| इन्सुलेशन | पीपी | एफईपी | एफईपी | एफईपी | पीएफए |
अधिकतम विद्युत कंडक्टर प्रतिरोध @ 20°C (68°F)
| कंडक्टर |
कंडक्टर आयुध डिपो |
कंडक्टर आयुध डिपो |
ठोस नंगा तांबा | 7 धागे नंगे तांबे के | ||
| AWG | इंच | मिमी | ओम/किमी | ओम / मी | ओम/किमी | ओम / मी |
| 18 | 0.0403 | 1.02 | 6.52 | 21.4 | 6.66 | 21.8 |
| 17 | 0.0453 | 1.15 | 5.15 | 16.9 | 5.27 | 17.3 |
| 16 | 0.0508 | 1.29 | 4.10 | 13.5 | 4.18 | 13.7 |
| 15 | 0.0571 | 1.45 | 3.24 | 10.6 | 3.31 | 10.9 |
| 14 | 0.0641 | 1.63 | 2.57 | 8.45 | 2.62 | 8.62 |
| 13 | 0.0720 | 1.83 | 2.04 | 6.69 | 2.08 | 6.82 |
| 12 | 0.0808 | 2.05 | 1.62 | 5.31 | 1.65 | 5.43 |
| 11 | 0.0907 | 2.30 | 1.29 | 4.22 | 1.32 | 4.30 |
| 10 | 0.102 | 2.59 | 1.019 | 3.34 | 1.039 | 3.41 |
| 9 | 0.114 | 2.90 | 0.808 | 2.65 | 0.825 | 2.71 |
| 8 | 0.128 | 3.25 | 0.641 | 2.10 | 0.654 | 2.14 |
